Las coordenadas polares ofrecen una forma alternativa a las coordenadas cartesianas (x, y) para representar puntos en un plano. En lugar de usar distancias horizontales y verticales, las coordenadas polares utilizan la distancia desde el origen (llamada radio, r) y el ángulo formado con el eje horizontal positivo (llamado ángulo polar, θ).
Graficar coordenadas polares puede parecer intimidante al principio, pero con un poco de práctica, se convierte en un proceso sencillo e intuitivo. Este artículo te guiará paso a paso a través del proceso, cubriendo desde los conceptos básicos hasta las técnicas más avanzadas.
Entendiendo las Coordenadas Polares
Un punto en coordenadas polares se representa como ( r, θ), donde:
- r (radio): Representa la distancia del punto al origen (0,0). Puede ser un número positivo o negativo. Un radio negativo indica un punto en la dirección opuesta al ángulo θ.
- θ (ángulo): Representa el ángulo, medido en radianes o grados, entre el eje polar positivo (usualmente el eje x positivo) y el segmento de línea que conecta el origen con el punto. Los ángulos positivos se miden en sentido antihorario, mientras que los ángulos negativos se miden en sentido horario.
Pasos para Graficar Coordenadas Polares
El proceso de graficar coordenadas polares implica los siguientes pasos:
Paso 1: Identificar el radio (r) y el ángulo (θ)
Este paso es fundamental y consiste en extraer la información de la coordenada polar dada. Por ejemplo, si se te da la coordenada polar (3, π/2), entonces r= 3 y θ = π/2 radianes.
Paso 2: Trazar el ángulo (θ)
Comienza en el eje polar positivo (el eje horizontal positivo). Si el ángulo es positivo, gira en sentido antihorario. Si el ángulo es negativo, gira en sentido horario. Recuerda que un círculo completo equivale a 2π radianes o 360 grados.
Ejemplo: Para θ = π/2 radianes (90 grados), gira 90 grados en sentido antihorario desde el eje polar positivo.
Paso 3: Medir el radio (r)
Desde el origen (0,0), mide la distancia ra lo largo del rayo que has trazado en el paso anterior. Si res positivo, el punto se encuentra en la dirección del rayo. Si res negativo, el punto se encuentra en la dirección opuesta al rayo.
Ejemplo: Para r= 3, cuenta tres unidades a lo largo del rayo trazado a 90 grados.
Paso 4: Marcar el punto
El punto donde terminas es la representación gráfica de la coordenada polar ( r, θ).
Ejemplos de Graficación de Coordenadas Polares
Ejemplo 1: (2, 30°)
Identificar: r= 2, θ = 30°
Trazar el ángulo: Gira 30° en sentido antihorario desde el eje x positivo.
Medir el radio: Mide 2 unidades a lo largo del rayo.
Marcar el punto: El punto se encuentra a 2 unidades del origen, formando un ángulo de 30° con el eje x positivo.
Ejemplo 2: (-1, π)
Identificar: r= -1, θ = π (180°)
Trazar el ángulo: Gira 180° en sentido antihorario desde el eje x positivo.
Medir el radio: Como res negativo, mide 1 unidad en la dirección opuesta al rayo (a lo largo del eje x negativo).
Marcar el punto: El punto se encuentra a 1 unidad del origen, a lo largo del eje x negativo.
Ejemplo 3: (4, 225°)
Identificar: r= 4, θ = 225°
Trazar el ángulo: Gira 225° en sentido antihorario desde el eje x positivo.
Medir el radio: Mide 4 unidades a lo largo del rayo.
Marcar el punto: El punto se encuentra a 4 unidades del origen, formando un ángulo de 225° con el eje x positivo.
Consultas Habituales sobre Coordenadas Polares
A continuación, se responden algunas de las preguntas más frecuentes relacionadas con la graficación de coordenadas polares:
¿Cómo convertir coordenadas cartesianas a polares?
Para convertir coordenadas cartesianas (x, y) a coordenadas polares (r, θ), se utilizan las siguientes fórmulas:
- r = √(x² + y²)
- θ = arctan(y/x)
Ten en cuenta que la función arctan solo devuelve valores entre -π/2 y π/Es necesario ajustar el valor de θ dependiendo del cuadrante en el que se encuentre el punto.
¿Cómo convertir coordenadas polares a cartesianas?
Para convertir coordenadas polares (r, θ) a coordenadas cartesianas (x, y), se utilizan las siguientes fórmulas:
- x = r cos(θ)
- y = r sin(θ)

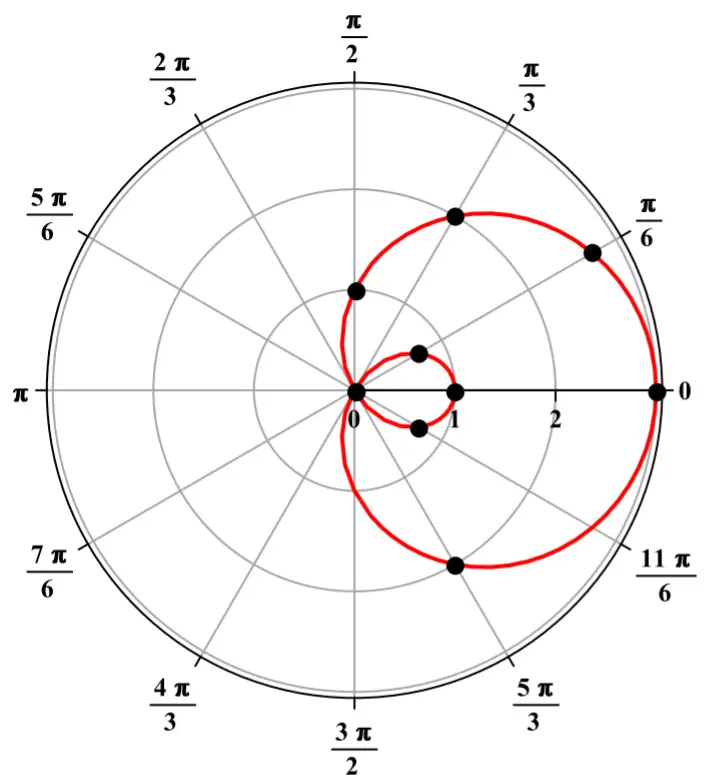

¿Qué son las curvas polares?
Las curvas polares son curvas definidas por una ecuación en coordenadas polares. Estas ecuaciones suelen expresarse en la forma r = f(θ), donde res una función del ángulo θ. Ejemplos de curvas polares incluyen la cardioide, la espiral de Arquímedes y el círculo.
Tabla Comparativa: Coordenadas Cartesianas vs. Polares
| Característica | Coordenadas Cartesianas (x, y) | Coordenadas Polares (r, θ) |
|---|---|---|
| Representación | Distancia horizontal (x) y vertical (y) desde el origen | Distancia radial (r) y ángulo (θ) desde el eje polar positivo |
| Ventajas | Intuitiva para representar líneas rectas y rectángulos | Más sencilla para representar círculos y espirales |
| Desventajas | Compleja para representar círculos y espirales | Menos intuitiva para representar líneas rectas y rectángulos |
Aplicaciones de las Coordenadas Polares
Las coordenadas polares tienen numerosas aplicaciones en diversos campos, incluyendo:
- Navegación: Para determinar la ubicación de barcos y aviones.
- Cartografía: Para representar mapas geográficos.
- Astronomía: Para localizar objetos celestes.
- Ingeniería: En el diseño de sistemas mecánicos y electrónicos.
- Gráficos por computadora: Para crear imágenes y animaciones.
El dominio de la graficación de coordenadas polares es esencial para comprender y aplicar conceptos en matemáticas, física e ingeniería. A través de la práctica y la comprensión de los conceptos básicos, la graficación de coordenadas polares se convertirá en una habilidad útil y valiosa.
