Resolver una ecuación es encontrar el valor o valores de la variable que hacen verdadera la igualdad. Pero, ¿cómo representamos gráficamente ese conjunto solución? La respuesta depende del tipo de ecuación: ecuaciones de una variable, ecuaciones de dos variables (que generan rectas o curvas), sistemas de ecuaciones, etc. Aprenderemos a visualizar estas soluciones en el plano cartesiano y en la recta numérica.

Ecuaciones de una variable
Las ecuaciones de una variable, como x + 2 = 5, tienen soluciones que se representan en la recta numérica. La solución a esta ecuación es x = 3. Gráficamente, se representa con un punto en el número 3 de la recta numérica. Si la solución fuese un intervalo, como en una inecuación ( x > 3), la representación gráfica sería una región de la recta, en este caso, todo lo que está a la derecha del 3 (sin incluir el 3, si fuera > y no ≥).

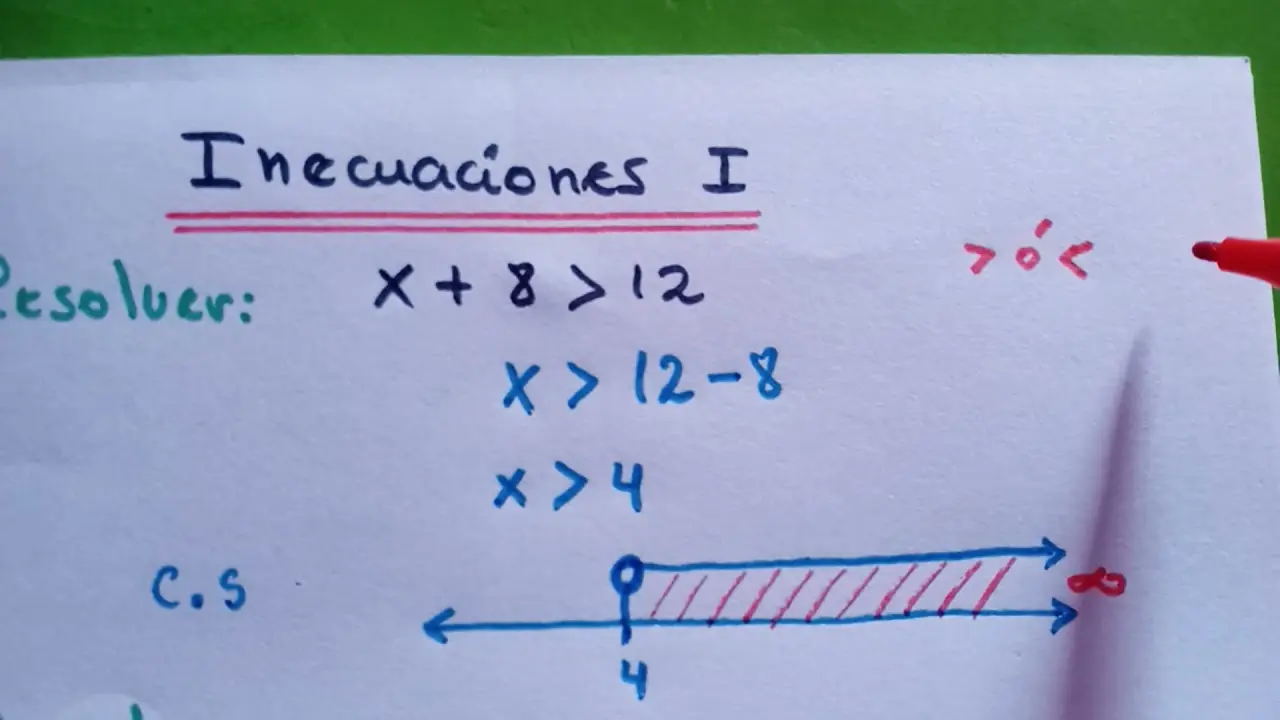

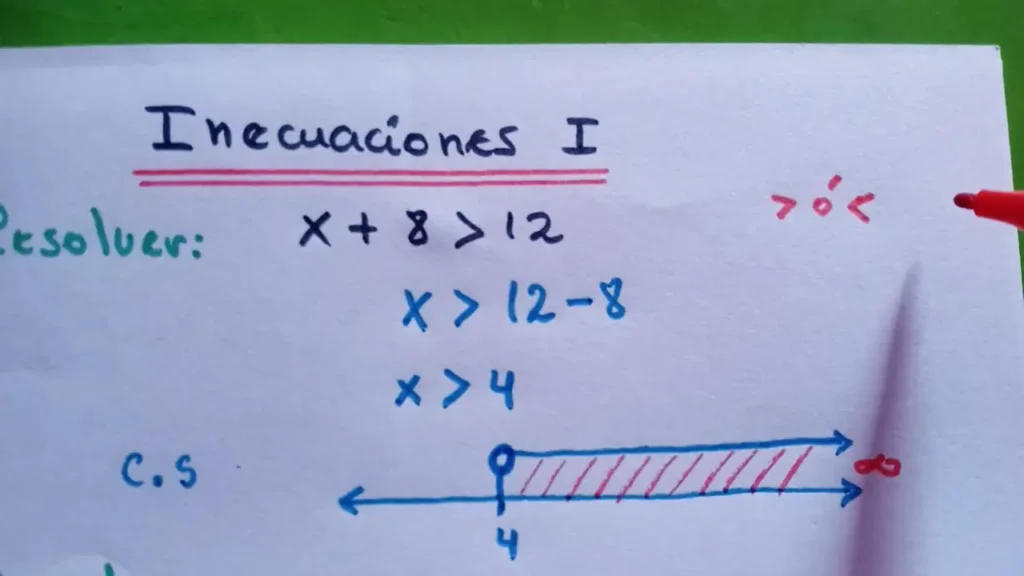

Representación gráfica de inecuaciones
Las inecuaciones, a diferencia de las ecuaciones, no buscan un valor único, sino un conjunto de valores. Veamos cómo se grafican:
- Inecuaciones con un símbolo de desigualdad (<, >, ≤, ≥): El símbolo indica si la solución incluye o excluye el valor. Un círculo hueco (o) indica exclusión (< o >), mientras que un círculo relleno (●) indica inclusión (≤ o ≥).
- Inecuaciones compuestas: Cuando combinamos dos inecuaciones con 'y' (intersección) o 'o' (unión), la gráfica representa la intersección o la unión de los intervalos correspondientes.
Ejemplo: x ≥ 2 y x < 5. La gráfica sería un intervalo cerrado en 2 y abierto en 5, incluyendo todos los valores entre ellos.
Ecuaciones de dos variables
Las ecuaciones de dos variables, como y = 2x + 1, se representan en el plano cartesiano. El conjunto solución es el conjunto de todos los pares ordenados (x, y) que satisfacen la ecuación. Gráficamente, esto se representa como una línea (para ecuaciones lineales) o una curva (para ecuaciones no lineales).
Graficando ecuaciones lineales
Existen varios métodos para graficar una ecuación lineal:
- Método de intersección con los ejes: Se encuentran los puntos donde la recta corta al eje x (haciendo y = 0) y al eje y (haciendo x = 0).
- Método de la pendiente y la ordenada al origen: Se identifica la pendiente (m) y la ordenada al origen (b) de la ecuación en su forma pendiente-ordenada al origen (y = mx + b). La ordenada al origen es el punto donde la recta corta el eje y, y la pendiente indica la inclinación de la recta.
- Método de dos puntos: Se encuentran dos puntos que satisfacen la ecuación y se unen con una línea recta.
Graficando ecuaciones no lineales
Las ecuaciones no lineales, como parábolas ( y = x²), círculos ( x² + y² = r²), o elipses, requieren métodos más específicos para su representación gráfica. A menudo, se necesita construir una tabla de valores para trazar varios puntos y luego unirlos para formar la curva.
Sistemas de ecuaciones
Un sistema de ecuaciones es un conjunto de dos o más ecuaciones con dos o más variables. La solución de un sistema de ecuaciones es el conjunto de valores que satisfacen todas las ecuaciones simultáneamente. Gráficamente, la solución es el punto (o puntos) de intersección entre las gráficas de las ecuaciones.
Solución gráfica de sistemas de ecuaciones lineales
Para resolver gráficamente un sistema de ecuaciones lineales, se grafican ambas ecuaciones en el mismo plano cartesiano. El punto donde las rectas se intersecan representa la solución del sistema. Si las rectas son paralelas, el sistema no tiene solución. Si las rectas coinciden, el sistema tiene infinitas soluciones.
Solución gráfica de sistemas de ecuaciones no lineales
La solución gráfica de sistemas de ecuaciones no lineales sigue el mismo principio: se grafican las ecuaciones y se buscan los puntos de intersección. Sin embargo, puede haber más de un punto de intersección, dependiendo de las ecuaciones involucradas.
Consultas habituales
A continuación se responden algunas consultas habituales relacionadas con la representación gráfica de la solución de una ecuación:
Pregunta | Respuesta |
---|---|
¿Cómo grafico la solución de una inecuación lineal? | Se representa en la recta numérica como un intervalo abierto o cerrado, dependiendo del símbolo de desigualdad. |
¿Cómo grafico la solución de un sistema de dos ecuaciones lineales? | Se grafican ambas ecuaciones en el mismo plano cartesiano. La solución es el punto de intersección. |
¿Qué pasa si las rectas de un sistema de ecuaciones lineales son paralelas? | No hay solución. |
¿Qué pasa si las rectas de un sistema de ecuaciones lineales son coincidentes? | Hay infinitas soluciones. |
¿Cómo grafico una ecuación cuadrática? | Se puede usar una tabla de valores para encontrar puntos que satisfacen la ecuación y luego trazar una parábola. |
Tabla comparativa de métodos de graficación
Método | Tipo de ecuación | Descripción |
---|---|---|
Recta numérica | Ecuaciones de una variable, Inecuaciones | Representa la solución como un punto o un intervalo. |
Intersección con los ejes | Ecuaciones lineales | Se encuentran los puntos donde la recta corta los ejes x e y. |
Pendiente-ordenada al origen | Ecuaciones lineales | Se utiliza la pendiente y la ordenada al origen para graficar la recta. |
Dos puntos | Ecuaciones lineales | Se encuentran dos puntos que satisfacen la ecuación y se unen con una recta. |
Tabla de valores | Ecuaciones no lineales | Se crea una tabla de valores para encontrar puntos y trazar la curva. |
En resumen, la representación gráfica de la solución de una ecuación depende del tipo de ecuación. Para ecuaciones de una variable, se utiliza la recta numérica; para ecuaciones de dos variables, se utiliza el plano cartesiano. La comprensión de estos métodos es fundamental para visualizar y comprender las soluciones de las ecuaciones.
