Cómo se grafica el vector de la magnitud vectorial

La representación gráfica de vectores es fundamental en física e ingeniería para visualizar y comprender magnitudes vectoriales. Un vector no solo indica una dirección, sino también una magnitud, que representa la intensidad o fuerza de esa cantidad. Aprender a graficar correctamente la magnitud de un vector es crucial para interpretar datos y resolver problemas.

¿Qué es la magnitud de un vector?

La magnitud de un vector es un escalar que representa su tamaño o longitud. No tiene dirección, solo valor numérico. Por ejemplo, si un vector representa la velocidad, la magnitud sería la rapidez (sin indicar la dirección). En un gráfico, la magnitud se representa por la longitud de la flecha que representa al vector.

Representando la magnitud en un gráfico vectorial

Para representar correctamente la magnitud de un vector en un gráfico, se debe utilizar una escala. La escala define la relación entre la longitud del vector en el gráfico y su magnitud real. Por ejemplo, una escala de 1 cm = 10 m significa que cada centímetro en el gráfico representa 10 metros de la magnitud real. Una vez establecida la escala, la longitud de la flecha del vector se dibuja proporcionalmente a su magnitud.

Ejemplo:

Supongamos un vector de velocidad con una magnitud de 20 m/s. Si usamos una escala de 1 cm = 5 m/s, la longitud de la flecha que representa este vector en el gráfico será de 4 cm (20 m/s / 5 m/s/cm = 4 cm).

Componentes de un vector y su magnitud

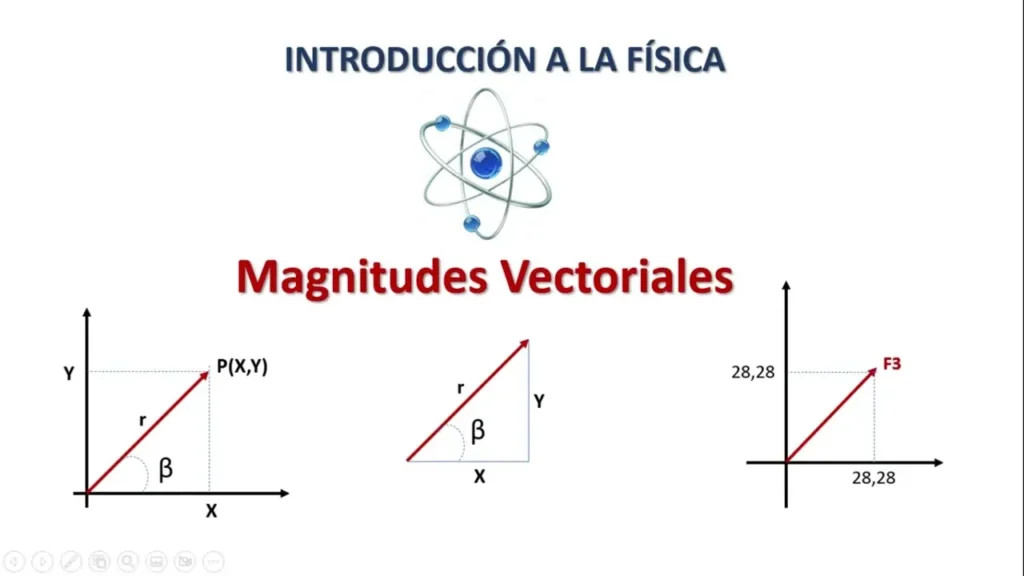

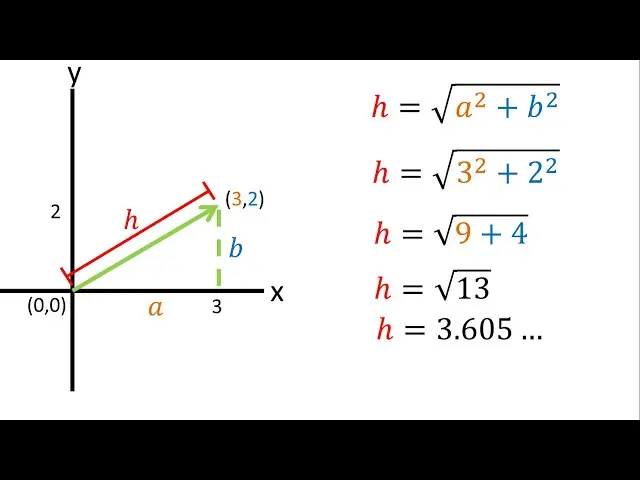

En un sistema de coordenadas cartesianas (x, y), un vector se puede descomponer en sus componentes vectoriales. La magnitud del vector se puede calcular utilizando el Teorema de Pitágoras:

Magnitud = √(Componente x)² + (Componente y)²

Donde:

• Componente x: Proyección del vector sobre el eje x.
• Componente y: Proyección del vector sobre el eje y.

Para graficar un vector a partir de sus componentes, primero se localiza el punto (Componente x, Componente y) en el sistema de coordenadas. Luego, se dibuja una flecha desde el origen (0,0) hasta ese punto. La longitud de la flecha representa la magnitud del vector, y su dirección se determina por el ángulo que forma con el eje x.

Escalas y precisión en la graficación

La elección de la escala es fundamental para la claridad y precisión del gráfico. Una escala demasiado pequeña puede dificultar la visualización de las diferencias de magnitud entre los vectores, mientras que una escala demasiado grande puede hacer que el gráfico sea demasiado grande e incómodo de manejar. Es importante elegir una escala que permita representar todos los vectores de forma clara y precisa. La precisión en la medición de la longitud de las flechas también es crucial para obtener una representación precisa de las magnitudes.

Métodos para graficar vectores y su magnitud

Existen diferentes métodos para graficar vectores y su magnitud, dependiendo de la complejidad del problema y las herramientas disponibles. Algunos métodos comunes incluyen:

• Método gráfico: Se utiliza una regla y un transportador para dibujar los vectores a escala y medir sus magnitudes y ángulos.
• Método analítico: Se utilizan las componentes del vector y el Teorema de Pitágoras para calcular la magnitud, sin necesidad de un dibujo a escala.
• Software de graficación: Existen programas informáticos que permiten graficar vectores de manera precisa y eficiente, facilitando el cálculo de magnitudes y otros parámetros.

Consultas habituales sobre la graficación de vectores

Algunas consultas habituales sobre la graficación de la magnitud vectorial incluyen:

• ¿Cómo se representa un vector nulo? Un vector nulo tiene magnitud cero y no tiene dirección, se representa como un punto.
• ¿Cómo se suman vectores gráficamente? Se utiliza el método del paralelogramo o el método del triángulo para sumar vectores gráficamente. La magnitud del vector resultante se puede medir directamente en el gráfico.
• ¿Cómo se resta vectores gráficamente? La resta de vectores se puede representar como la suma del primer vector con el opuesto del segundo vector. El opuesto de un vector tiene la misma magnitud pero dirección contraria.
• ¿Qué es un vector unitario? Un vector unitario tiene una magnitud de Se utiliza para indicar una dirección.

Tabla comparativa de métodos de graficación

Graficar correctamente la magnitud de un vector es esencial para comprender y resolver problemas en física e ingeniería. La elección de la escala adecuada, la precisión en el dibujo y la comprensión de los métodos de graficación son factores clave para obtener una representación precisa y útil de las magnitudes vectoriales. Con la práctica y el uso de las herramientas adecuadas, se puede dominar la representación gráfica de vectores y su magnitud con facilidad.
