El tablero eléctrico, también conocido como panel de distribución, es el corazón del sistema eléctrico de cualquier vivienda, comercio o industria. Su función principal es controlar, proteger y distribuir la energía eléctrica de manera segura a los diferentes circuitos y dispositivos. Dentro de este tablero, los disyuntores juegan un papel crucial en la seguridad y el funcionamiento óptimo de la instalación.
¿Qué es un Disyuntor?
Un disyuntor, también llamado interruptor automático, es un dispositivo de protección que interrumpe el flujo de corriente eléctrica en un circuito cuando detecta una anomalía, como una sobrecarga o un cortocircuito. A diferencia de los fusibles, que se funden y deben reemplazarse después de cada activación, los disyuntores pueden ser reiniciados una vez que se ha solucionado el problema.
Existen diferentes tipos de disyuntores, cada uno con características específicas:
- Disyuntor Termomagnético: Protege contra sobrecargas (exceso de corriente) y cortocircuitos. Utiliza un sistema bimetálico que se calienta y activa el mecanismo de corte cuando hay sobrecarga, y un electroimán que lo activa en caso de cortocircuito.

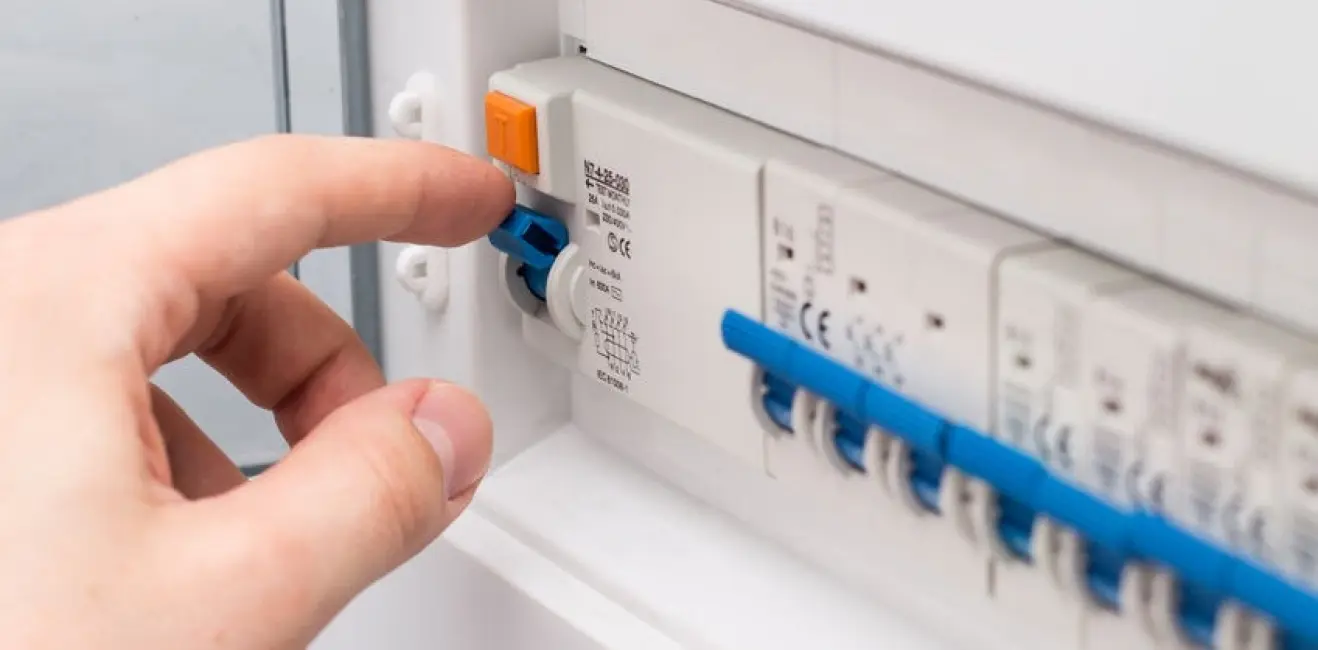

- Disyuntor Diferencial: También conocido como disyuntor de corriente residual (RCCB) o interruptor diferencial residual (IDR) , detecta fugas de corriente a tierra, protegiendo contra descargas eléctricas. Se activa cuando hay una diferencia entre la corriente que entra y la que sale del circuito, indicando una posible fuga.
- Disyuntor Diferencial Termomagnético: Combina las funciones de un disyuntor termomagnético y un disyuntor diferencial, ofreciendo una protección completa contra sobrecargas, cortocircuitos y fugas a tierra.
Cómo se grafica un disyuntor en un tablero eléctrico
La representación gráfica de un disyuntor en un tablero eléctrico varía según la complejidad del diagrama y el nivel de detalle requerido. Sin embargo, algunos elementos son comunes:
Simbología: Se utiliza un símbolo específico para representar cada tipo de disyuntor. Generalmente, se trata de un rectángulo con etiquetas que indican la corriente nominal (amperaje) y el tipo de disyuntor (termomagnético, diferencial, etc.).
Ubicación: La posición de cada disyuntor en el diagrama corresponde a su ubicación física en el tablero. Los diagramas suelen incluir un esquema del tablero para facilitar la correspondencia.
Conexiones: Se representan las conexiones entre el disyuntor y otros componentes del sistema eléctrico, como las líneas de entrada, las salidas a los diferentes circuitos y el sistema de puesta a tierra. Las líneas se dibujan con diferentes grosores o colores para indicar la sección del cableado.
Etiquetas: Se incluyen etiquetas para identificar cada disyuntor con su función específica (ej: "Cocina", "Baño", "Iluminación"). Esto ayuda a identificar rápidamente qué circuito protege cada disyuntor.
Ejemplo de representación gráfica
A continuación, se presenta un ejemplo simplificado de cómo se podría representar un disyuntor en un diagrama de un tablero eléctrico:
| Disyuntor | Tipo | Corriente Nominal (A) | Circuito Protegido |
|---|---|---|---|
| Disyuntor 1 | Termomagnético | 20 | Cocina |
| Disyuntor 2 | Diferencial | 30 | Baño |
| Disyuntor 3 | Termomagnético | 10 | Iluminación |
Nota: Este es un ejemplo simplificado. En un diagrama real, se incluiría mucha más información, como las conexiones a tierra, la capacidad de interrupción, etc.
Consultas habituales sobre la gráfica de disyuntores
Algunas de las consultas más frecuentes relacionadas con la representación gráfica de disyuntores en un tablero eléctrico incluyen:
- ¿Cómo interpretar un diagrama de un tablero eléctrico? Para interpretar correctamente el diagrama, se debe entender la simbología utilizada, la ubicación de los componentes y las conexiones entre ellos.
- ¿Qué significa cada símbolo en el diagrama? Cada símbolo representa un componente específico del sistema eléctrico, y se debe consultar una leyenda para entender su significado.
- ¿Cómo identificar un disyuntor específico en el diagrama? Los disyuntores suelen estar etiquetados con su función o ubicación.
- ¿Cómo se representa la protección contra sobrecargas y cortocircuitos en el diagrama? Se representa mediante la inclusión de los disyuntores y la especificación de su corriente nominal.
- ¿Cómo se representa la protección contra fugas a tierra? Se representa mediante la inclusión de disyuntores diferenciales y sus características.
La representación gráfica de un disyuntor en un tablero eléctrico es fundamental para comprender el funcionamiento y la seguridad del sistema eléctrico. Un diagrama bien elaborado permite identificar rápidamente cada componente, sus funciones y sus conexiones, facilitando el mantenimiento y la resolución de problemas.
Normativas y Seguridad
Es importante destacar que la instalación y el mantenimiento de sistemas eléctricos deben realizarse de acuerdo con las normativas vigentes en cada país o región. Consultar con un electricista matriculado es esencial para garantizar la seguridad y el correcto funcionamiento de la instalación eléctrica.
Recuerda: La manipulación de instalaciones eléctricas puede ser peligrosa. Si no tienes experiencia en este campo, no intentes realizar trabajos por tu cuenta. Siempre consulta con un profesional.
