Cómo graficar en latex

LaTeX, un sistema de composición tipográfica, es conocido por su capacidad para producir documentos de alta calidad. Sin embargo, la creación de gráficos puede parecer un desafío para los principiantes. Esta información te mostrará cómo incorporar gráficos en tus documentos LaTeX, desde los formatos compatibles hasta la creación de figuras geométricas básicas como rectas y círculos.

Formatos de Gráficos Soportados por LaTeX

LaTeX no renderiza gráficos directamente. En lugar de ello, utiliza paquetes para incluir gráficos creados con otras herramientas. Los formatos más comunes son:

• EPS (Encapsulated PostScript): Un formato vectorial ampliamente compatible con LaTeX. Es ideal para gráficos que necesitan ser escalados sin pérdida de calidad. Se incluye usando el paquete graphicx .
• PDF: Formato muy popular y también compatible con LaTeX a través del paquete graphicx . Ofrece alta calidad y compatibilidad.
• PNG: Formato de imagen rasterizada. Aunque útil para imágenes complejas, puede perder calidad al ser escalado. Se incluye con el paquete graphicx .
• JPG/JPEG: Otro formato rasterizado, similar al PNG en términos de calidad al escalar. Se incluye con el paquete graphicx .

Para incluir cualquier de estos formatos, necesitas el paquete graphicx. Agrégalo en tu preámbulo con la línea: \usepackage{graphicx}

Incluyendo Gráficos con el Paquete graphicx

Una vez que has incluido el paquete graphicx, puedes añadir gráficos utilizando el comando \includegraphics. La sintaxis básica es:

\includegraphics[opciones]{ruta/al/archivo}

Donde:

• opciones: Parámetros opcionales para controlar el tamaño, la posición y otras características del gráfico. Ejemplos: width=5cm , height=3cm , scale=0.5 .
• ruta/al/archivo: La ruta al archivo del gráfico en tu sistema de archivos.

Ejemplo:

\includegraphics[width=0.8\textwidth]{mi_grafico.pdf}

Este código incluirá el gráfico mi_grafico.pdfcon un ancho del 80% del ancho de la página.

Creación de Gráficos Simples: Rectas y Círculos

Aunque LaTeX no está diseñado para la creación de gráficos complejos, se pueden dibujar formas geométricas simples usando paquetes como tikz o pgfplots. Estos paquetes ofrecen mayor flexibilidad y control sobre la apariencia de los gráficos.

Dibujando una Recta con TikZ

TikZ es un paquete poderoso para crear gráficos vectoriales. Para dibujar una recta, se utiliza el comando \draw:

\usepackage{tikz} \usetikzlibrary{calc}\begin{tikzpicture} \draw (0,0) -- (2,2);\end{tikzpicture}

Este código dibuja una línea desde el punto (0,0) hasta el punto (2,2). Se pueden agregar opciones para modificar el estilo de la línea (color, grosor, etc.).

Dibujando un Círculo con TikZ

Para dibujar un círculo, se utiliza la opción circlecon el comando \draw:

\usepackage{tikz}\begin{tikzpicture} \draw (1,1) circle (1cm);\end{tikzpicture}

Este código dibuja un círculo con centro en (1,1) y radio de 1 cm.

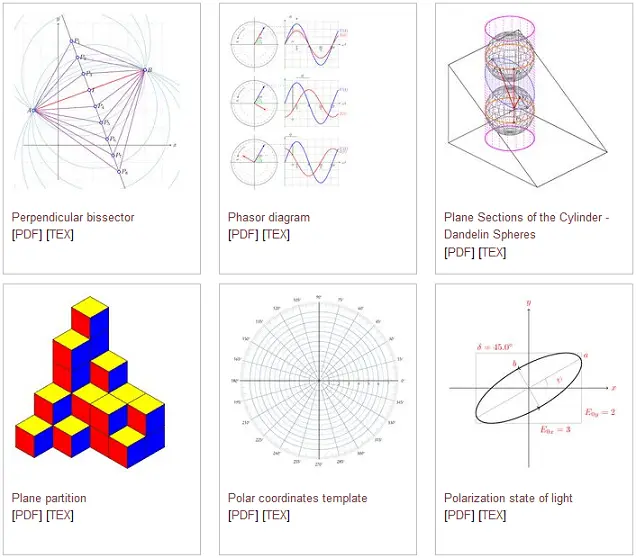

Gráficos Avanzados con pgfplots

Para gráficos más complejos, como diagramas de dispersión, histogramas o gráficos de funciones matemáticas, el paquete pgfplots es una excelente opción. Es una extensión de TikZ que simplifica la creación de este tipo de gráficos.

Ejemplo de un gráfico de función simple:

\usepackage{pgfplots}\begin{tikzpicture} \begin{axis} \addplot[domain=-5:5, samples=100] {x^2}; \end{axis}\end{tikzpicture}

Este código genera una gráfica de la función y=x². domaindefine el dominio de la función, y samplesdefine el número de puntos utilizados para el trazado.

Tabla Comparativa de Paquetes para Graficar

A continuación, una tabla comparativa de los paquetes mencionados:

Consultas Habituales sobre Graficar en LaTeX

• ¿Cómo cambio el tamaño de un gráfico? Utiliza las opciones width , height o scale dentro del comando \includegraphics .
• ¿Cómo coloco un gráfico en una posición específica? Puedes usar comandos de posicionamiento de LaTeX o las opciones de colocación del paquete graphicx .
• ¿Qué hago si mi gráfico no se muestra correctamente? Verifica la ruta al archivo, la extensión del archivo y asegúrate de haber incluido el paquete graphicx .
• ¿Cómo puedo crear gráficos interactivos? LaTeX no soporta gráficos interactivos directamente. Necesitarás herramientas externas para crearlos y luego incluirlos como imágenes estáticas.

Esta tutorial proporciona una base sólida para comenzar a trabajar con gráficos en LaTeX. Recuerda explorar la documentación de los paquetes mencionados para profundizar en sus capacidades y opciones de personalización. La práctica es clave para dominar las técnicas de graficación en LaTeX y crear documentos visualmente atractivos y profesionalmente presentados.
