Un pórtico es una estructura fundamental en la arquitectura e ingeniería, y su correcta representación en planta es crucial para un diseño exitoso. Este artículo profundiza en cómo graficar en planta la estructura interna de un pórtico, sin considerar su envolvente exterior. Aprenderás a representar los elementos clave, las consideraciones de diseño y las diferentes configuraciones posibles.
Qué tipo de estructura es un pórtico
Un pórtico, en términos estructurales, es un marco rígido compuesto principalmente por pilares y vigas que trabajan en conjunto para soportar cargas verticales y horizontales. Su forma más común es la de un rectángulo, pero existen diversas variaciones en cuanto a número de vanos, altura y forma del techo.
Qué significa pórtico en un plano
En un plano arquitectónico, un pórtico se representa mediante la proyección de sus elementos principales en vista de planta. Esto implica mostrar la posición y las dimensiones de los pilares, las vigas, y, en algunos casos, los elementos de arriostramiento. La información contenida en la planta del pórtico permite comprender la distribución de las cargas y la resistencia estructural del edificio.
Dimensiones y Configuraciones de un Pórtico

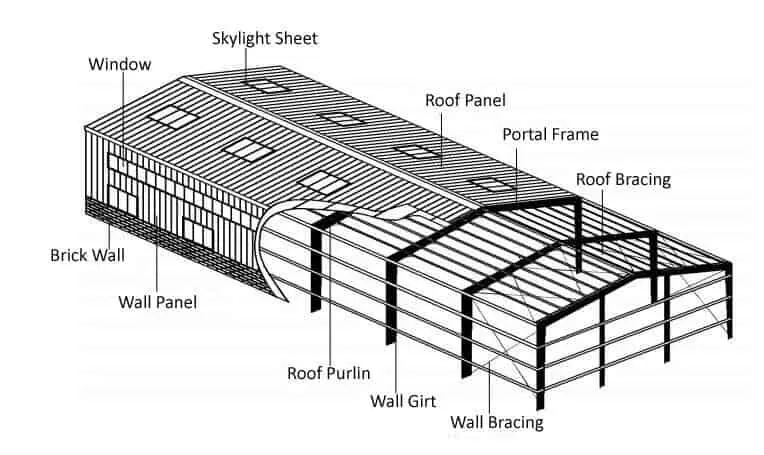

Cuánto mide un pórtico
Las dimensiones de un pórtico son variables y dependen de diversos factores como la carga a soportar, el material de construcción y el diseño arquitectónico. Sin embargo, existen rangos comunes:
- Luz: La distancia entre los ejes de las columnas transversales. Suele variar entre 9 y 36 metros, aunque se pueden encontrar pórticos con luces mayores.
- Altura: La distancia vertical desde el suelo hasta la cumbrera del pórtico. Normalmente oscila entre 5 y 9 metros, pudiendo llegar hasta 12 metros en casos de pórticos con grúas.
- Separación entre pórticos: La distancia longitudinal entre los ejes de las columnas. Se encuentra comúnmente entre 6 y 9 metros.
- Voladizo: Extensión de la viga más allá del eje de la columna. Su longitud suele estar entre 0.5 y 2 metros.
Formas del Marco Rígido
Los pórticos pueden adoptar diferentes configuraciones según sus necesidades estructurales:
- Pórticos de un solo vano: Simples y eficientes para edificios pequeños.
- Pórticos de dos vanos: Permiten mayores luces.
- Pórticos de vanos altos y bajos: Se adaptan a necesidades de altura variable.
- Pórticos de una o varias cumbreras: Dependiendo de la complejidad del diseño.
- Pórticos de un solo talud, de dos taludes, o de varios taludes: Variaciones en la inclinación del techo.
Componentes de un Pórtico en Planta
La representación en planta de un pórtico debe incluir los siguientes elementos:
- Pilares: Se representan como líneas o círculos indicando su posición y dimensiones.
- Vigas: Se dibujan como líneas conectando los pilares, mostrando su longitud y posición.
- Uniones: Los puntos de encuentro entre pilares y vigas son cruciales y deben estar claramente representados.
- Arriostramientos (opcional): Si existen elementos de arriostramiento para mejorar la estabilidad lateral, estos deben incluirse en la planta.
- Ejes: Es fundamental incluir ejes de referencia para definir la posición de los elementos estructurales.
Representación en Planta: Ejemplo
Imaginemos un pórtico de acero de un solo vano. En la planta, veríamos dos líneas paralelas que representan los pilares, conectados por una línea horizontal que representa la viga principal. La separación entre las líneas de los pilares indicaría la luz del pórtico, mientras que la longitud de la línea horizontal definiría la longitud de la viga. Si el pórtico tiene un voladizo, este se extendería más allá de la línea del pilar.
Consideraciones para el Diseño y la Representación
Materiales: El material del pórtico (acero, hormigón, madera) influye en la representación. En planta, esto se puede indicar con símbolos o notas.
Cargas: Las cargas a soportar (muerta, viva, viento, nieve) afectan al diseño y deben tenerse en cuenta. En ocasiones, en la planta se pueden indicar áreas con diferentes cargas.
Escalas: Se debe emplear una escala adecuada para representar con precisión las dimensiones del pórtico.
Tabla comparativa de tipos de pórticos
| Tipo de Pórtico | Características | Aplicaciones |
|---|---|---|
| Pórtico de un solo vano | Simple, eficiente para luces cortas | Cobertizos, garajes |
| Pórtico de dos vanos | Mayor capacidad de luz | Almacenes pequeños, naves industriales |
| Pórtico con grúa | Altura mayor para permitir la circulación de la grúa | Fábricas, talleres |
| Pórtico con arriostramiento | Mayor estabilidad lateral | Zonas con alta velocidad de viento |
Consultas habituales
- ¿Cómo se calcula la resistencia de un pórtico? Se requiere un análisis estructural mediante métodos de cálculo o software especializado.
- ¿Qué normativa debo seguir para el diseño de un pórtico? Las normativas varían según la ubicación y deben consultarse con profesionales.
- ¿Puedo diseñar un pórtico yo mismo? Para diseños complejos es recomendable la ayuda de ingenieros estructurales.
Conclusión : La representación en planta de un pórtico es un proceso que requiere precisión y conocimiento de los principios estructurales. Este artículo proporciona una base para comprender los aspectos clave, pero siempre es recomendable la supervisión de un profesional para garantizar un diseño seguro y eficiente.
