Cómo se grafica la fuerza en fisicoquímica

La representación gráfica de la fuerza en fisicoquímica es fundamental para comprender su comportamiento y efectos en los sistemas químicos. A diferencia de las magnitudes escalares, que solo requieren un valor numérico, la fuerza es una magnitud vectorial, lo que significa que posee tanto magnitud (intensidad) como dirección y sentido. Por lo tanto, su representación gráfica debe reflejar estas tres características.

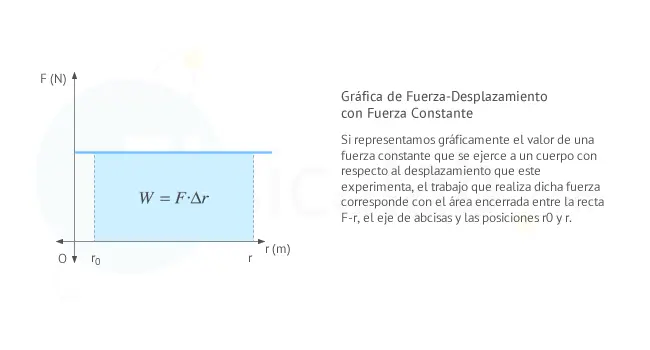

Representando la fuerza vectorialmente

La forma más común de representar gráficamente una fuerza es mediante un vector. Un vector se dibuja como una flecha, donde:

• La longitud de la flecha es proporcional a la magnitud de la fuerza. Una fuerza mayor se representa con una flecha más larga.
• La dirección de la flecha indica la dirección de la fuerza. Por ejemplo, una fuerza que actúa hacia la derecha se representa con una flecha apuntando hacia la derecha.
• La punta de la flecha (cabeza del vector) indica el sentido de la fuerza.

Es importante establecer una escala para la representación gráfica. Por ejemplo, se puede definir que 1 cm en el dibujo represente 1 Newton (N) de fuerza. De esta manera, una fuerza de 5 N se representaría con una flecha de 5 cm de longitud.

Diagramas de cuerpo libre

Los diagramas de cuerpo libre son herramientas esenciales en la representación gráfica de fuerzas. Estos diagramas muestran un objeto aislado y todas las fuerzas que actúan sobre él. Cada fuerza se representa con una flecha que parte del punto de aplicación de la fuerza sobre el objeto. La dirección y la longitud de la flecha siguen las convenciones mencionadas anteriormente.

Ejemplo: Un bloque sobre una superficie horizontal sujeto a una fuerza de 10N a la derecha y a una fuerza de fricción de 2N a la izquierda. El diagrama de cuerpo libre mostraría el bloque y dos flechas: una de 10 cm a la derecha y otra de 2 cm a la izquierda, ambas partiendo del bloque.

Componentes vectoriales

A menudo resulta útil descomponer una fuerza en sus componentes vectoriales. Si una fuerza actúa en un ángulo con respecto a los ejes coordenados (usualmente x e y), se puede descomponer en dos fuerzas componentes: una a lo largo del eje x (Fx) y otra a lo largo del eje y (Fy). Estas componentes se calculan usando trigonometría.

Gráficamente, se puede representar la fuerza original y sus componentes x e y como flechas que forman un triángulo rectángulo. La fuerza original es la hipotenusa, y las componentes Fx y Fy son los catetos.

Suma de fuerzas

Para determinar la fuerza resultante de varias fuerzas que actúan sobre un objeto, se utilizan métodos gráficos como la regla del paralelogramo o el método del polígono.

Regla del paralelogramo: Se dibujan las flechas que representan cada fuerza con origen común. Luego, se completa un paralelogramo usando estas flechas como lados adyacentes. La diagonal del paralelogramo, desde el origen común, representa la fuerza resultante en magnitud y dirección.

Método del polígono: Se dibujan las flechas que representan cada fuerza una a continuación de la otra, manteniendo la magnitud y dirección de cada una. La flecha que une el origen de la primera flecha con el extremo de la última representa la fuerza resultante.

Representación gráfica de fuerzas intermoleculares

En fisicoquímica, la representación gráfica de las fuerzas intermoleculares (fuerzas de van der Waals, puentes de hidrógeno, etc.) es crucial para comprender las propiedades de las sustancias. Aunque no se representan con vectores de la misma manera que las fuerzas macroscópicas, se utilizan diagramas y modelos para ilustrar su interacción y efecto sobre las moléculas.

Por ejemplo, los diagramas que muestran la orientación de las moléculas de agua debido a los puentes de hidrógeno, o los modelos que ilustran la atracción entre moléculas polares y no polares, se utilizan para comunicar visualmente la naturaleza y el efecto de estas fuerzas.

Software para la representación gráfica de fuerzas

Existen diversos programas de simulación y modelado molecular que permiten representar gráficamente fuerzas de manera precisa y dinámica. Estos programas permiten visualizar interacciones complejas y obtener información cuantitativa sobre las fuerzas en juego. Estos programas suelen ser muy útiles para simular sistemas complejos donde la representación manual sería muy dificultosa.

Consultas habituales sobre la representación gráfica de fuerzas

Algunas de las consultas habituales relacionadas con la representación gráfica de fuerzas en fisicoquímica incluyen:

• ¿Cómo representar una fuerza de 0 N? Se representa mediante un punto, ya que no tiene magnitud.
• ¿Cómo se representan las fuerzas en diferentes planos? Se utiliza un sistema de coordenadas tridimensional para representar las componentes vectoriales en los tres ejes (x, y, z).
• ¿Qué diferencia hay entre representar una fuerza y un momento? Una fuerza se representa como un vector que indica magnitud, dirección y sentido. Un momento (o torque) se representa como un vector cuyo sentido se determina por la regla de la mano derecha, y su magnitud se relaciona con el producto vectorial de la fuerza y la distancia al eje de rotación.

Tabla comparativa de métodos de representación gráfica de fuerzas

La representación gráfica de las fuerzas es un aspecto fundamental de la fisicoquímica. Una correcta representación permite una mejor comprensión de los fenómenos físicos y químicos, facilitando el análisis y la resolución de problemas.
