Cómo se grafica la aislacion en un muro planta

Aislar adecuadamente un muro es fundamental para asegurar el confort térmico y acústico de cualquier edificación. La correcta representación gráfica de esta aislación en los planos, especialmente en la planta, es crucial para la correcta ejecución de la obra. Este artículo te guiará a través de los métodos para graficar la aislación en un muro planta, enfocándonos en la estructura interna del muro sin considerar la envolvente exterior, utilizando principalmente Revit como ejemplo, pero extendiendo los conceptos a otros softwares de diseño.

Consultas habituales sobre la representación de la aislación

Antes de adentrarnos en los detalles, veamos algunas de las preguntas más frecuentes que surgen al representar la aislación en un muro en planta:

• ¿Cómo representar diferentes materiales de aislamiento? Se utilizan diferentes patrones de relleno, colores o texturas para distinguir cada material (lana de vidrio, poliestireno expandido, etc.).
• ¿Cómo indicar el espesor del aislante? Mediante cotas y etiquetas claras que indiquen el espesor preciso de cada capa aislante.
• ¿Es necesario representar la aislación en todas las plantas? Sí, especialmente en plantas donde se aprecien los muros (plantas arquitectónicas, plantas de instalaciones, etc.). En plantas de estructura, puede ser opcional dependiendo del nivel de detalle requerido.
• ¿Cómo representar la aislación en muros compuestos? Se utiliza la misma lógica que en muros simples, añadiendo capas para cada material con sus respectivos espesores y propiedades.
• ¿Qué software se utiliza para graficar la aislación? Revit, AutoCAD, ArchiCAD, SketchUp y otros softwares CAD son ampliamente utilizados para este propósito.

Representando la aislación en Revit: Una tutorial paso a paso

Revit ofrece varias herramientas para modelar y visualizar la aislación en muros. Aquí te mostramos un proceso general:

1. Crear el muro base: Comienza definiendo el muro estructural base utilizando la herramienta "Muro". Especifica el material del muro (ladrillo, hormigón, etc.).
2. Añadir capas de aislación: Utiliza la opción de "Modificar" el muro para añadir capas. En la paleta de propiedades, selecciona la opción para agregar capas de materiales. Para cada capa, selecciona el material de aislamiento deseado (lana de vidrio, poliestireno, etc.) y especifica su espesor.
3. Asignar patrones de relleno: Para una mejor visualización, asigna diferentes patrones de relleno a cada capa de aislación. Esto ayudará a distinguir visualmente cada material.
4. Generar la vista en planta: Crea una vista en planta arquitectónica o una vista en planta de instalaciones. En la vista en planta, el muro mostrará las capas de aislación según lo definido en el modelo.
5. Añadir etiquetas y cotas: Añade etiquetas de texto para identificar cada material de aislación y cotas para indicar su espesor. Esto es fundamental para la claridad del plano.
6. Ajustes de visibilidad: Revisa la configuración de visibilidad de las capas para asegurar que la aislación se muestre correctamente en la vista en planta. Podrás configurar la visibilidad de cada capa individualmente.

Tabla comparativa de materiales aislantes

Es importante conocer las propiedades de los distintos materiales aislantes para seleccionar el más adecuado para cada proyecto. La siguiente tabla muestra una comparación básica:

Nota: Los valores de conductividad térmica pueden variar según el fabricante y las especificaciones del producto. La resistencia al fuego se refiere a la capacidad del material de resistir la propagación de incendios.

Consideraciones adicionales para la representación gráfica

Además de los pasos mencionados, considera estos puntos para una representación gráfica más completa y precisa:

• Escalas: Utiliza escalas apropiadas para asegurar que la aislación se visualice correctamente en la planta. Una escala demasiado pequeña podría dificultar la identificación de las capas aislantes.
• Leyenda: Incluye una leyenda que explique los patrones de relleno utilizados para representar cada material de aislación. Esto facilita la comprensión del plano para todos los involucrados.

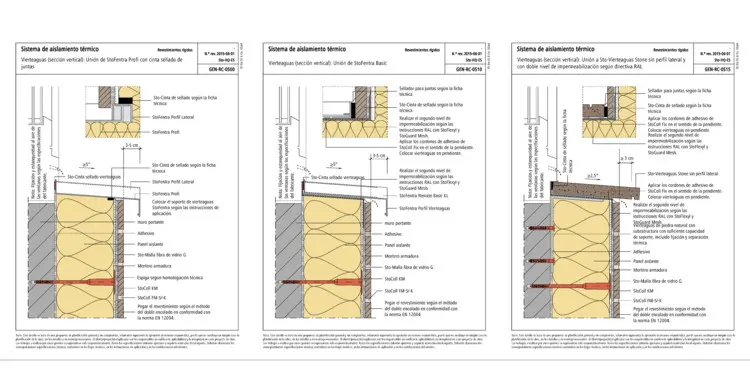

• Secciones: Para una mejor comprensión, considera incluir secciones del muro que muestren con claridad el espesor y la disposición de las capas aislantes. Las secciones son fundamentales para detallar la composición del muro.

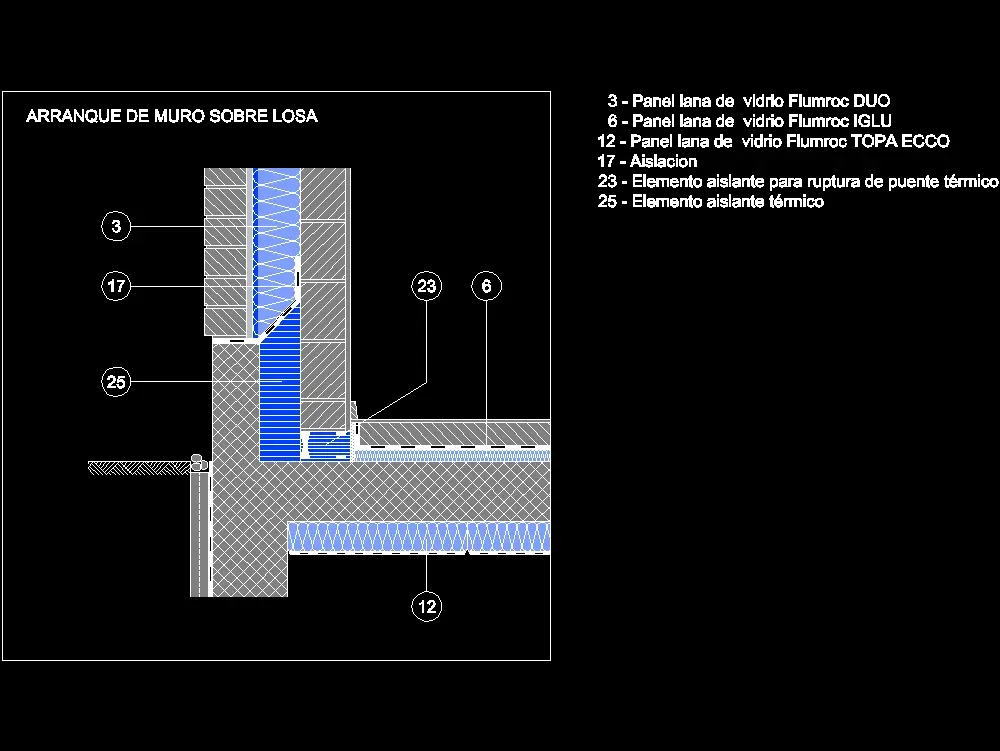

• Detalles constructivos: En algunos casos, puede ser necesario incluir detalles constructivos adicionales que muestren la forma en que se instalará la aislación. Especialmente en casos de muros complejos o con detalles específicos.
• Software específico: Las opciones y métodos de representación pueden variar ligeramente dependiendo del software de diseño utilizado. Consulta la documentación del software para obtener información específica sobre las herramientas y funcionalidades disponibles.

Otros softwares de diseño y la representación de la aislación

Aunque nos hemos centrado en Revit, los principios para representar la aislación en un muro en planta son similares en otros softwares de diseño como AutoCAD, ArchiCAD y SketchUp. Estos softwares también permiten la creación de capas de materiales, la asignación de patrones de relleno y la inclusión de cotas y etiquetas para una representación precisa de la aislación. La principal diferencia reside en la interfaz de usuario y el flujo de trabajo específicos de cada programa.

En resumen, representar la aislación en un muro planta es crucial para la correcta ejecución de una obra. La utilización de softwares de diseño como Revit, junto con una cuidadosa planificación y el conocimiento de las propiedades de los materiales aislantes, garantizan la correcta visualización de la composición del muro y facilitan la comprensión del proyecto para todos los actores involucrados.
