Cómo se grafica la cañería de agua para planos y proyectos

La representación gráfica de la cañería de agua en planos y proyectos es crucial para la correcta ejecución de instalaciones sanitarias y de abastecimiento. Este artículo detalla cómo se realiza esta representación, enfocándose en la estructura interna de las tuberías y los aspectos clave a considerar en su diseño.

Representación de las líneas de tubería

La representación gráfica de las tuberías de agua se realiza mediante líneas y símbolos que indican el tipo de tubería, diámetro, material y dirección del flujo. Se utiliza una simbología estandarizada para facilitar la comprensión del plano por parte de los profesionales involucrados. Es fundamental que el plano refleje con precisión la ubicación, las conexiones y las pendientes de las tuberías.

Elementos clave en la representación:

• Líneas: Se utilizan líneas continuas para representar tramos rectos de tubería y líneas curvas para representar codos y cambios de dirección.
• Símbolos: Se emplean símbolos específicos para representar válvulas, codos, tees, uniones, etc. Estos símbolos deben cumplir con las normas correspondientes.
• Diámetro: El diámetro de la tubería se indica generalmente cerca de la línea que la representa, utilizando pulgadas o milímetros.
• Material: El material de la tubería (PVC, polietileno, cobre, etc.) puede indicarse mediante códigos o colores en el plano.
• Presión: En algunos casos, se indica la presión de trabajo de la tubería.

Cálculo del diámetro de la tubería de agua

El diámetro de la tubería es un factor crítico en el diseño de sistemas de agua, determinando la capacidad de flujo y la presión. El cálculo del diámetro se basa en varios factores, incluyendo el caudal requerido, la longitud de la tubería, la rugosidad de la superficie interna y las pérdidas de carga.

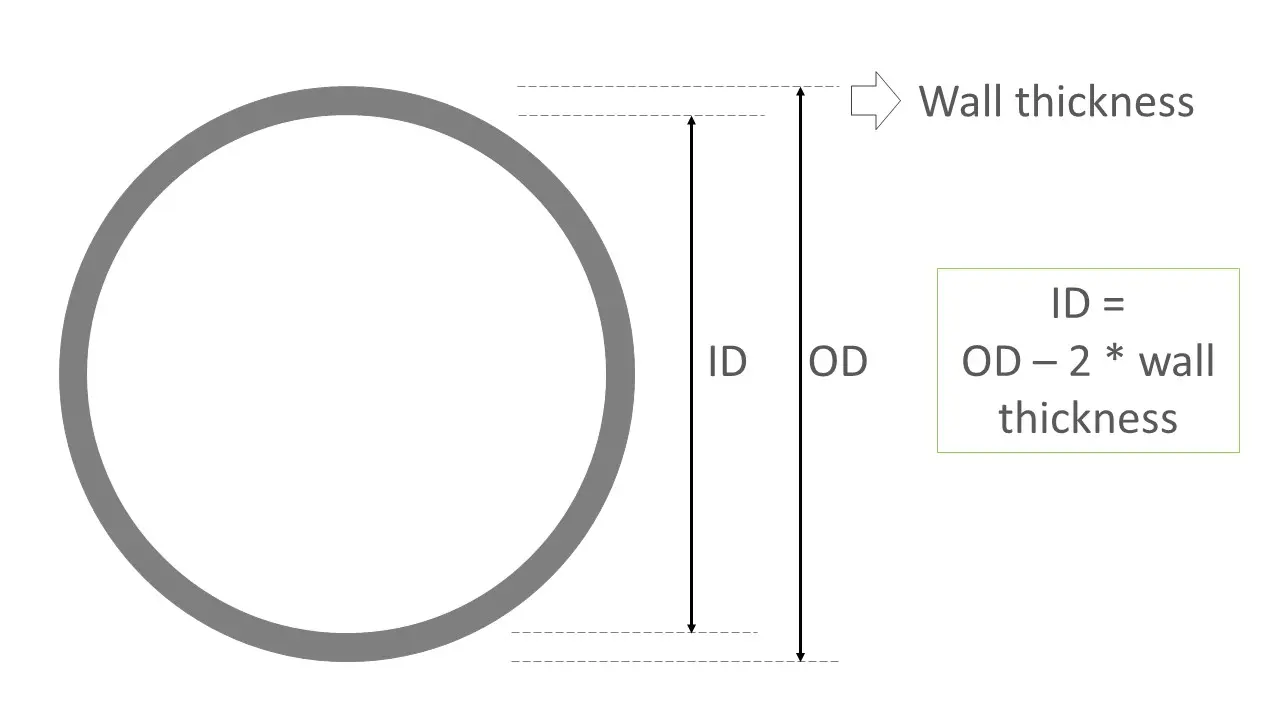

Diámetro interior vs. diámetro exterior

Es importante distinguir entre el diámetro interior (DI) y el diámetro exterior (DE). El diámetro interior es el diámetro útil para el flujo del agua, mientras que el diámetro exterior es el diámetro total de la tubería, incluyendo el espesor de la pared. El cálculo del diámetro interior se realiza utilizando la siguiente fórmula:

DI = DE - (2 x espesor de la pared)

Si se desconoce el espesor de la pared, se puede consultar tablas estándar de espesores para diferentes tipos de tuberías y diámetros. La tolerancia en el espesor de la pared puede afectar ligeramente al diámetro interior real.

Nota: Estos valores son aproximados y pueden variar según el fabricante y el tipo de tubería.

Normas para la simbología en planos de tuberías

La representación de las tuberías debe seguir normas y estándares para asegurar la uniformidad y la claridad en los planos. Estas normas establecen los símbolos, las convenciones y los procedimientos a seguir en la elaboración de los planos de tuberías. La consulta de estas normas es fundamental para garantizar la correcta interpretación de los planos.

La falta de estandarización en la representación gráfica puede llevar a errores en la interpretación y ejecución de proyectos, generando retrasos y costos adicionales.

Materiales y características de las tuberías para distribución de agua

La elección del material de las tuberías para la distribución de agua potable es crucial para garantizar la calidad del agua y la durabilidad del sistema. Los materiales más comunes incluyen:

• PVC Presión: Alta resistencia, durabilidad y resistencia a la corrosión. Ideal para agua potable.
• Polietileno (PEAD): Flexible, ligero, resistente a la corrosión y fácil de instalar. Aplicable a redes de distribución y conexiones domiciliarias.

Las tuberías deben cumplir con las normas de calidad y seguridad para el contacto con agua potable. Además, los accesorios (codos, tees, válvulas, etc.) deben ser compatibles con el material de la tubería y cumplir con los mismos estándares de calidad.

Tubería PVC Presión Agua Fría

Este tipo de tubería, fabricada con policloruro de vinilo, cumple con normas de calidad y es inerte a la mayoría de los reactivos químicos, garantizando la pureza del agua.

Tubería Polietileno para Acueducto

Fabricada con polietileno de alta densidad (PEAD), este tipo de tubería es resistente a la acción agresiva de suelos y aguas, garantizando la calidad del agua para consumo humano.

Consideraciones adicionales para la representación gráfica

Además de la representación de la tubería en sí, es importante incluir en los planos información adicional como:

• Escala: Es fundamental indicar la escala del plano para facilitar la interpretación de las dimensiones.
• Leyenda: Se debe incluir una leyenda que explique los símbolos y las convenciones utilizadas en el plano.
• Cotas: Se deben indicar las cotas de las tuberías, incluyendo longitudes, diámetros y alturas.
• Detalles constructivos: Se deben incluir detalles constructivos que muestren las conexiones, las uniones y los métodos de soporte de las tuberías.

Una representación gráfica completa y precisa es esencial para la correcta ejecución de cualquier proyecto de instalación de cañerías de agua. La utilización de una simbología estandarizada y la inclusión de toda la información relevante en el plano son factores críticos para el éxito del proyecto.

Consultas habituales sobre la graficación de cañerías

Algunas consultas habituales sobre la representación gráfica de cañerías de agua incluyen:

• ¿Cómo representar cambios de dirección en la tubería?
• ¿Qué símbolos se utilizan para representar válvulas y otros accesorios?
• ¿Cómo indicar el diámetro y el material de la tubería?
• ¿Qué normas se deben seguir para la representación gráfica?
• ¿Cómo representar las pendientes de la tubería?

La respuesta a estas consultas se encuentra en las normas y estándares aplicables y en la práctica profesional. La consulta de la documentación pertinente y la experiencia práctica son fundamentales para una correcta representación gráfica.
