La representación gráfica de un sistema de puesta a tierra en un proyecto eléctrico es crucial para asegurar la seguridad y el correcto funcionamiento de la instalación. Un diagrama claro y preciso permite a los instaladores, inspectores y usuarios comprender la configuración del sistema y verificar su cumplimiento con las normativas.

Existen diferentes métodos para graficar la puesta a tierra, dependiendo de la complejidad del proyecto y las normas aplicables. Sin embargo, algunos elementos son comunes a todas las representaciones:
Elementos Clave en la Representación Gráfica
- Electrodos de Tierra: Se representan con símbolos específicos, indicando su tipo (pica, placa, malla, etc.), dimensiones y material. La ubicación de los electrodos en el terreno debe ser precisada.
- Conexiones: Se muestran las conexiones entre los electrodos, utilizando líneas que indican el tipo de conductor (cobre, acero galvanizado, etc.) y su sección transversal. Las conexiones a tierra de equipos y estructuras se representan con líneas que conectan los símbolos de los equipos a los conductores de puesta a tierra.
- Conductores de Tierra: Se representan con líneas de un color específico (generalmente verde/amarillo), indicando su recorrido y sección. Es importante identificar los puntos de conexión a cajas de empalme, tableros y equipos.
- Elementos de Protección: Se deben incluir los dispositivos de protección contra sobrecorrientes (interruptores magnetotérmicos, fusibles) y dispositivos de protección contra sobretensiones (pararrayos), mostrando su conexión al sistema de puesta a tierra.

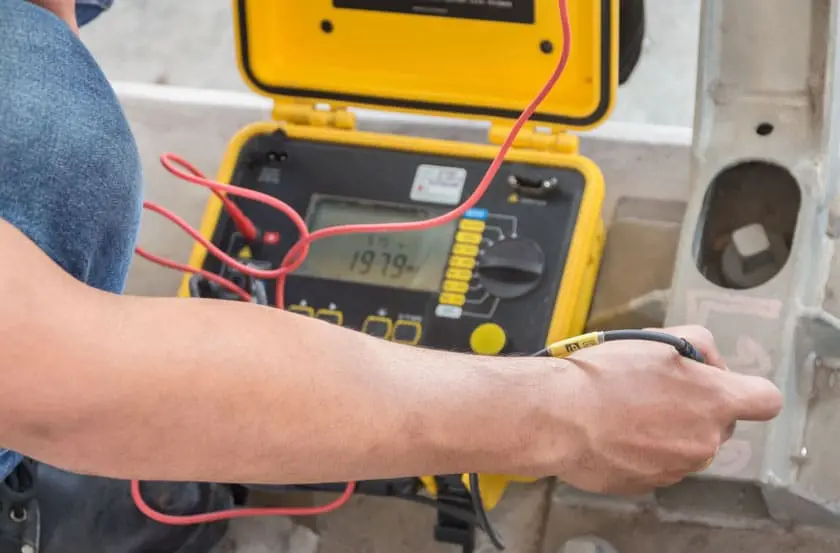

- Valores de Resistencia: Se indican los valores de resistencia medidos en diferentes puntos del sistema, con especial atención a la resistencia de tierra total. Esto permite verificar si el sistema cumple con los requisitos de la normativa vigente. Esta información suele ubicarse en un cuadro aparte.
- Sistema de Referencia: Se debe indicar un sistema de coordenadas o referencias que permita ubicar con precisión los electrodos y los conductores en el terreno, especialmente en proyectos de gran envergadura.
Métodos de Representación
La representación gráfica puede ser realizada mediante diferentes métodos:
- Esquemas Unilineales: Son diagramas simplificados que muestran la disposición general del sistema de puesta a tierra, sin entrar en detalles de cableado o ubicación exacta de los componentes. Son útiles para tener una visión general del sistema.
- Diagramas de Cableado: Muestran un detalle más preciso del recorrido de los conductores de tierra, incluyendo los puntos de conexión y los dispositivos de protección. Estos diagramas son especialmente útiles para la instalación y el mantenimiento.
- Planos de Ubicación: En proyectos de gran envergadura, se utilizan planos de ubicación que muestran la posición de los electrodos de tierra en el terreno. Estos planos suelen incluir referencias a puntos geográficos y coordenadas.
- Modelado 3D: Para proyectos complejos, se puede utilizar un modelado 3D que permite visualizar el sistema de puesta a tierra en tres dimensiones, facilitando la comprensión de su funcionamiento.
Normas y Regulaciones
La representación gráfica debe cumplir con las normas y regulaciones locales aplicables. En muchos países, existen normas específicas que dictan los símbolos, la información a incluir y el formato de los diagramas de puesta a tierra. Es fundamental consultar la normativa vigente para garantizar el cumplimiento de los requisitos legales.
Ejemplos de Representación
A continuación se presentan algunos ejemplos simplificados de cómo se pueden graficar diferentes tipos de puesta a tierra:
Puesta a Tierra con Pica Única

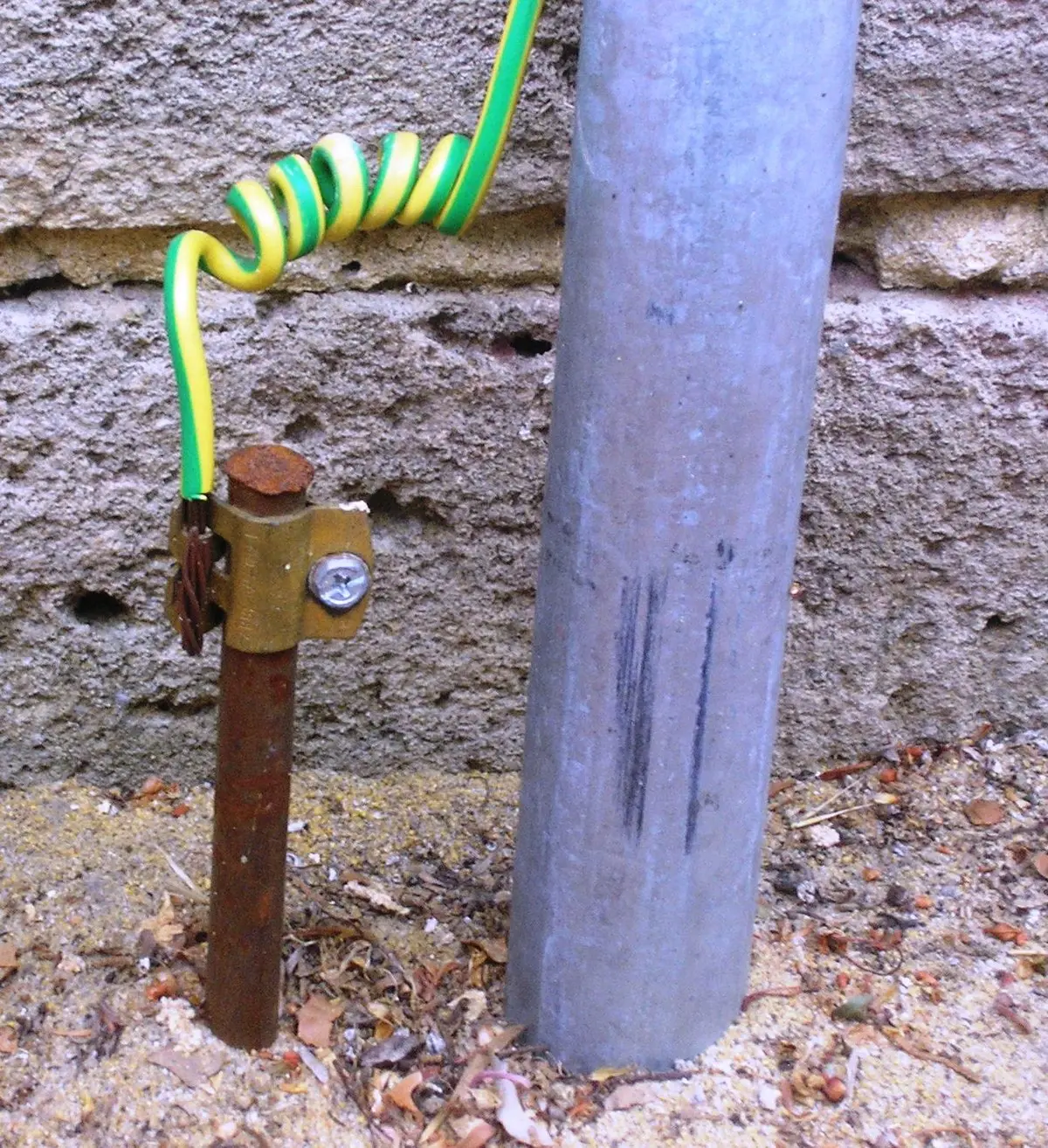

En este caso, se representaría una sola pica enterrada en el suelo, conectada a un conductor que llega al tablero principal. Se indicaría el tipo de pica, sus dimensiones, el material del conductor y la resistencia de tierra medida.
Puesta a Tierra con Múltiples Picas
Si se utilizan varias picas, se representaría la disposición de las mismas en el terreno, con las conexiones entre ellas y al tablero principal. Se indicaría la resistencia de tierra total del sistema.
Puesta a Tierra con Malla
En una puesta a tierra con malla, se representaría la configuración de la malla en el terreno, indicando las dimensiones de la malla, el material utilizado y la resistencia de tierra.
Importancia de la Documentación
Es fundamental que la documentación gráfica del sistema de puesta a tierra sea precisa, completa y esté actualizada. Esta documentación es esencial para el mantenimiento, las inspecciones y la resolución de posibles problemas en la instalación.
Consultas Habituales
Algunas consultas habituales relacionadas con la representación gráfica de la puesta a tierra son:
- ¿Qué símbolos se utilizan para representar los diferentes tipos de electrodos? Los símbolos varían según la norma, pero generalmente se utilizan símbolos específicos para picas, placas, mallas, etc.
- ¿Cómo se indica la resistencia de tierra en el diagrama? La resistencia de tierra se indica generalmente en un cuadro aparte, o junto al símbolo del electrodo.
- ¿Es necesario incluir un plano de ubicación de los electrodos? En proyectos de gran envergadura, sí. Para proyectos pequeños, un diagrama simple puede ser suficiente.
- ¿Qué software se puede utilizar para crear diagramas de puesta a tierra? Existen diferentes programas de diseño asistido por computadora (CAD) que permiten crear diagramas de puesta a tierra.
Tabla Comparativa de Métodos de Representación
Método | Detalle | Complejidad | Aplicaciones |
---|---|---|---|
Esquema Unilineal | Simplificado | Baja | Visión general |
Diagrama de Cableado | Detallado | Media | Instalación y Mantenimiento |
Plano de Ubicación | Ubicación precisa | Alta | Proyectos de gran envergadura |
Modelado 3D | Visualización 3D | Alta | Proyectos complejos |
La representación gráfica de la puesta a tierra es un aspecto fundamental en cualquier proyecto eléctrico. Una correcta representación, que cumpla con las normas y regulaciones vigentes, es esencial para garantizar la seguridad de las personas y el correcto funcionamiento de la instalación.
