Las cotas son elementos fundamentales en cualquier plano arquitectónico, proporcionando información precisa sobre las dimensiones del diseño. Su correcta representación es crucial para la correcta interpretación y construcción del proyecto. Este artículo profundiza en cómo se grafican las cotas, incluyendo sus tipos, características y aspectos gráficos esenciales para una óptima legibilidad.
Tipos de Cotas en Planos Arquitectónicos
Existen tres tipos principales de cotas, cada una con una función específica:
Cotas Totales:
Indican las medidas generales o a paños exteriores del proyecto. En una planta arquitectónica, muestran las dimensiones totales de los linderos del terreno.
- Simbología: Diagonal en cada extremo.
- Tamaño del número: Mínimo 50mm, máximo 00mm.
- Tamaño del símbolo: Mínimo 50mm, máximo 00mm.
- Espesor de línea: 0.13mm.
Ejemplo: Muestran la medida desde los paños exteriores de muros en ejes A y C.
Consideración: Se desaconseja el uso de líneas de referencia, ya que pueden confundirse con muros o pisos si no se utilizan calidades y tipos de línea adecuados.
Cotas a Ejes:
Indican las medidas entre los ejes del proyecto arquitectónico.
- Simbología: Círculo pequeño o punto en cada extremo.
- Tamaño del número: Mínimo 50mm, máximo 00mm.
- Tamaño del símbolo: Mínimo 50mm, máximo 00mm.
- Espesor de línea: 0.13mm.
Ejemplo: Muestran las medidas entre ejes A-B y B-C.
Cotas a Paños:
Indican medidas particulares de áreas dentro del proyecto. Acotan distancias a paños internos de muros, anchos de andadores, columnas, mobiliario, ventanas o puertas.
- Simbología: Flecha pequeña en cada extremo.
- Tamaño del número: Mínimo 50mm, máximo 00mm.
- Tamaño del símbolo: Mínimo 50mm, máximo 00mm.
- Espesor de línea: 0.13mm.

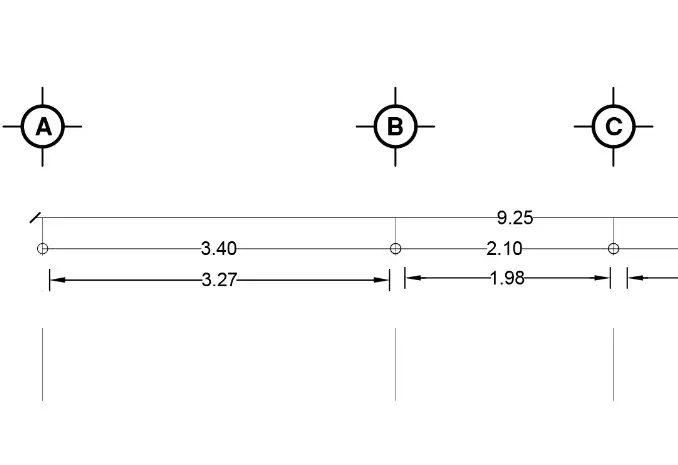

Ejemplo: Indican medidas de vano de ventana, mocheta central, puerta corrediza y mocheta derecha, desde boquilla hasta paño interno del muro del eje C.
Aplicación de los Tres Tipos de Cotas
En una vista en planta, se utilizan los tres tipos de cotas para una representación completa de las dimensiones.
Aspectos Gráficos para una Mejor Interpretación
Líneas de Referencia:
Su uso no es recomendado, ya que pueden generar confusión si su calidad y tipo de línea no son distintas a las de los elementos del diseño. Si se utilizan, se sugiere una línea punteada con un espesor de 0.00mm, evitando intersecciones o prolongaciones innecesarias.
Separación entre Cotas:
Para una mejor comprensión, se recomienda una separación de 6mm para cotas horizontales y 8mm para cotas verticales. Estos valores son independientes de la escala del plano.
Otros Usos de las Cotas
Las cotas también se utilizan en fachadas, cortes y detalles constructivos para indicar las dimensiones de componentes y materiales. En detalles constructivos, se utilizan cotas particulares para especificar las medidas de cimentación, cadenas, muros y losas.
Tabla Comparativa de Tipos de Cotas
| Tipo de Cota | Simbología | Tamaño del Número (mm) | Tamaño del Símbolo (mm) | Espesor de Línea (mm) |
|---|---|---|---|---|
| Total | Diagonal | 50 - 00 | 50 - 00 | 0.13 |
| A Ejes | Círculo/Punto | 50 - 00 | 50 - 00 | 0.13 |
| A Paños | Flecha | 50 - 00 | 50 - 00 | 0.13 |
Consultas Habituales
¿Cuál es el tamaño mínimo recomendado para los números de cota? 50mm.
¿Se deben usar líneas de referencia? No se recomienda, a menos que se usen con un tipo de línea punteada y un espesor mínimo para evitar confusiones.
¿Cuál es la separación recomendada entre cotas horizontales? 6mm.
¿Dónde se utilizan las cotas además de las plantas? En fachadas, cortes y detalles constructivos.
Conclusión
La correcta representación gráfica de las cotas es esencial para la claridad y precisión de los planos arquitectónicos. La comprensión de los diferentes tipos de cotas y su aplicación adecuada, junto con la consideración de los aspectos gráficos, garantiza una eficiente comunicación entre diseñadores y constructores.
