Cómo se grafican las isopiezas con pozos indicados

La representación gráfica de las isopiezas, líneas que unen puntos con la misma presión hidrostática en un acuífero, es fundamental en hidrogeología para comprender el flujo de agua subterránea. Cuando se incluyen pozos, la gráfica se vuelve aún más informativa, mostrando la influencia de la extracción o inyección de agua en el sistema.

Principios Fundamentales de la Representación

Antes de graficar, se necesita información clave obtenida a través de métodos como:

• Mediciones de nivel de agua en pozos: Se miden los niveles piezométricos (altura del agua en cada pozo) para determinar la presión hidrostática en cada punto.
• Ensayos de bombeo: Estos ensayos proporcionan datos sobre la transmisividad y la capacidad de almacenamiento del acuífero, parámetros esenciales para el análisis del flujo.
• Información geológica: El conocimiento de la estratigrafía, litología y la estructura geológica del subsuelo ayuda a interpretar el comportamiento del flujo subterráneo.

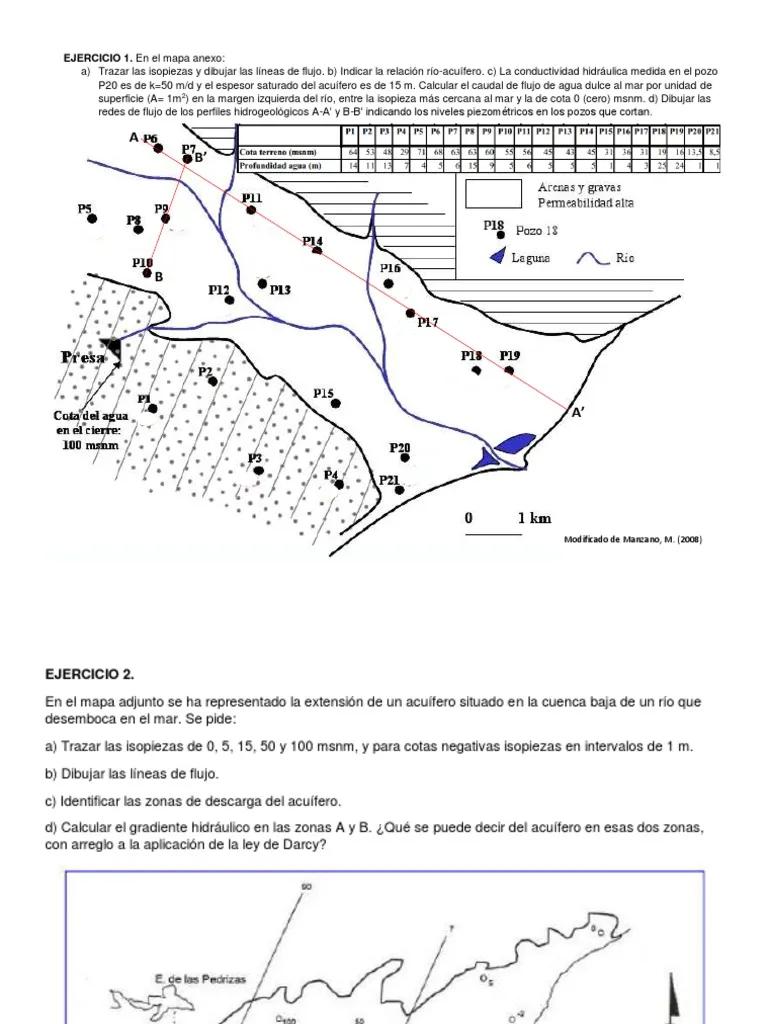

Con estos datos, se procede a la elaboración de un mapa donde se representan los pozos y sus niveles piezométricos. La precisión del mapa depende de la densidad de pozos y la calidad de las mediciones. A mayor número de datos, más precisa será la representación del flujo subterráneo.

Métodos de Graficación

Existen diferentes métodos para graficar las isopiezas, incluyendo:

• Método manual: Se dibujan las isopiezas a mano alzada, interpolando entre los puntos de medición. Este método es menos preciso pero permite una visualización rápida.

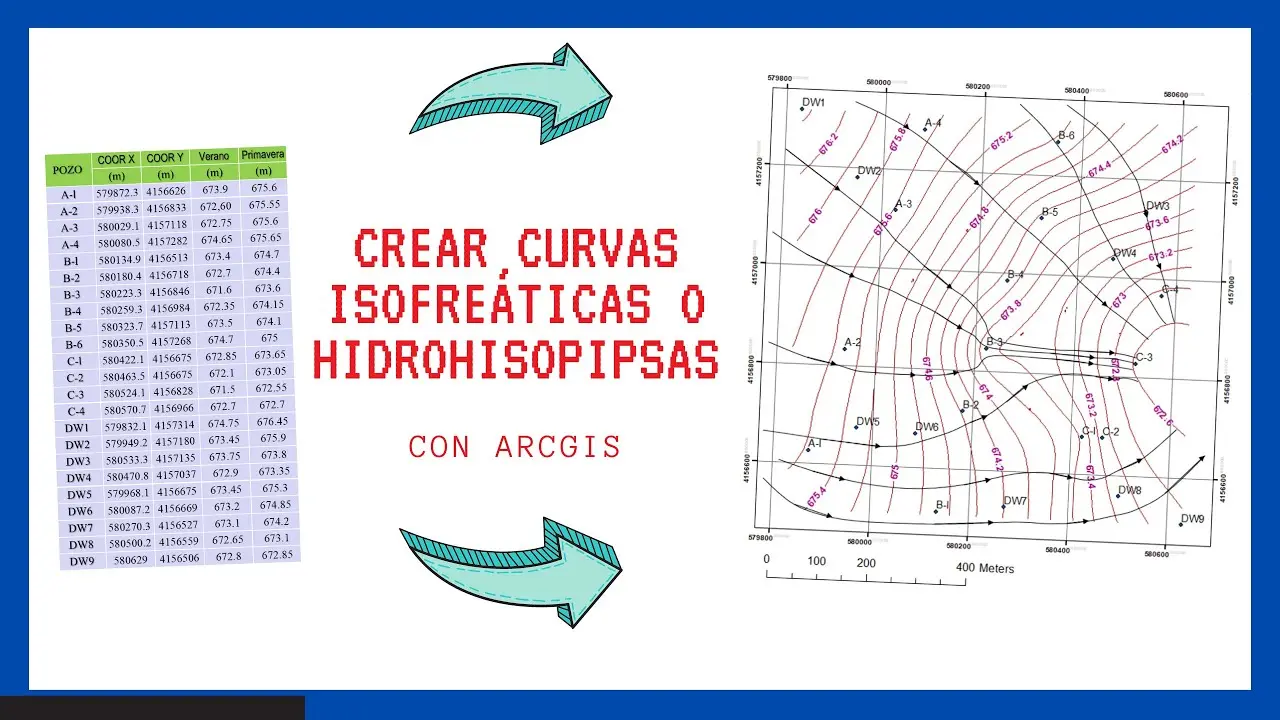

• Métodos digitales: Se utilizan programas de computadora (Software SIG o software especializado en hidrogeología) para interpolar los datos y generar mapas de isopiezas con mayor precisión y detalle. Estos programas permiten generar mapas de contorno con diferentes niveles de suavizado y representar otras variables hidrogeológicas.

Incorporación de Pozos en la Graficación

Los pozos se representan en el mapa con su ubicación precisa y el nivel piezométrico medido. La influencia de los pozos en el flujo subterráneo se manifiesta en la forma de las isopiezas alrededor de ellos:

• Pozos de extracción: Las isopiezas alrededor de un pozo de extracción muestran una depresión del nivel freático, formando una superficie cónica (cono de depresión). La inclinación de las isopiezas indica la dirección y la magnitud del flujo hacia el pozo.
• Pozos de inyección: Las isopiezas alrededor de un pozo de inyección muestran una elevación del nivel freático. El flujo se dirige desde el pozo hacia el acuífero circundante.

El tamaño y la forma del cono de depresión (o la zona de influencia de un pozo de inyección) dependen de varios factores, incluyendo:

• Caudal de bombeo (o inyección): A mayor caudal, mayor es el tamaño del cono de depresión.
• Transmisividad del acuífero: Un acuífero con alta transmisividad mostrará un cono de depresión menos pronunciado que uno con baja transmisividad.
• Capacidad de almacenamiento del acuífero: La capacidad de almacenamiento influye en la rapidez con que el cono de depresión se desarrolla y se recupera después de detener el bombeo.

Interpretación de la Grafica de Isopiezas con Pozos

Una vez generada la gráfica, se puede proceder a la interpretación de los resultados. Algunos aspectos clave a considerar son:

• Dirección del flujo subterráneo: La dirección del flujo se determina a partir de la orientación de las isopiezas, siendo perpendicular a ellas.
• Gradiente hidráulico: Se calcula la distancia entre las isopiezas para determinar el gradiente hidráulico, que indica la fuerza motriz del flujo subterráneo.
• Zonas de recarga y descarga: Las zonas de recarga se identifican donde el nivel freático es alto, mientras que las zonas de descarga se ubican donde el nivel freático es bajo.
• Influencia de los pozos: Se analiza la extensión del cono de depresión o la zona de influencia de cada pozo para evaluar su impacto en el acuífero.

Aplicaciones

Las gráficas de isopiezas con pozos indicados tienen diversas aplicaciones en la gestión de recursos hídricos, incluyendo:

• Evaluación de la disponibilidad de agua subterránea: Permite determinar la cantidad de agua que se puede extraer de forma sostenible.
• Diseño de sistemas de extracción: Ayuda a optimizar la ubicación y el diseño de pozos para maximizar la eficiencia de extracción.

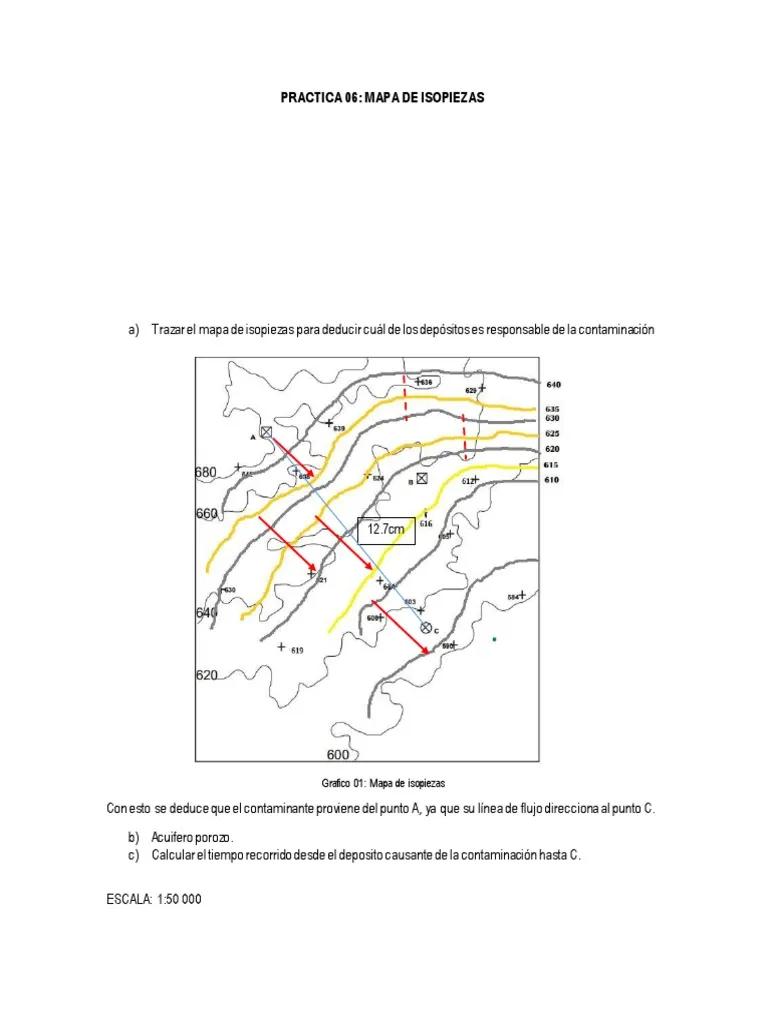

• Prevención de la contaminación: Permite identificar las posibles vías de migración de contaminantes en el subsuelo.
• Remediación de la contaminación: Sirve para diseñar estrategias de remediación para eliminar o reducir la concentración de contaminantes en el agua subterránea.
• Modelado numérico: Los mapas de isopiezas sirven como datos de entrada para modelos numéricos que simulan el flujo subterráneo con mayor detalle.

Consideraciones Adicionales

Es importante considerar la incertidumbre asociada a los datos utilizados en la generación de las gráficas de isopiezas. La precisión de la representación depende de la calidad de los datos de medición, la densidad de los pozos, y los métodos de interpolación utilizados. La interpretación de las gráficas debe considerar estos aspectos para evitar conclusiones erróneas.

En la práctica, la generación de gráficas de isopiezas es un proceso iterativo que requiere de experiencia y conocimiento en hidrogeología. El análisis de los resultados debe realizarse en conjunto con el análisis geológico del terreno, permitiendo integrar la información espacial y la información geológica para obtener una mejor comprensión del comportamiento del flujo subterráneo.

Ejemplo de Tabla Comparativa de Métodos de Graficación

Conclusión: La representación gráfica de isopiezas con pozos indicados es una herramienta indispensable para el estudio y la gestión de los recursos de agua subterránea. La elección del método de graficación depende de la precisión requerida, los recursos disponibles y la complejidad del sistema hidrogeológico. La correcta interpretación de las gráficas es fundamental para tomar decisiones informadas en la gestión sostenible del agua subterránea.
