Los tableros eléctricos son fundamentales para la distribución segura y eficiente de la energía en cualquier instalación. Comprender cómo se grafican, tanto el tablero principal como los seccionales, es crucial para electricistas, ingenieros y cualquier persona involucrada en la gestión de sistemas eléctricos. Este artículo profundiza en la representación gráfica de estos elementos, incluyendo las diferencias entre ambos tipos de tableros y las mejores prácticas para su documentación.
Diferencias entre Tablero Principal y Seccional
Antes de abordar la representación gráfica, es esencial comprender las diferencias entre un tablero principal y uno seccional:
- Tablero Principal: Es el punto de entrada de la energía eléctrica a una instalación. Recibe la alimentación de la compañía eléctrica y distribuye la energía a los tableros seccionales o directamente a circuitos importantes.
- Tablero Seccional: Recibe la energía del tablero principal y la distribuye a circuitos específicos dentro de una sección particular de la instalación (ej: un ala de un edificio, una planta de producción). Actúan como sub-centros de distribución.

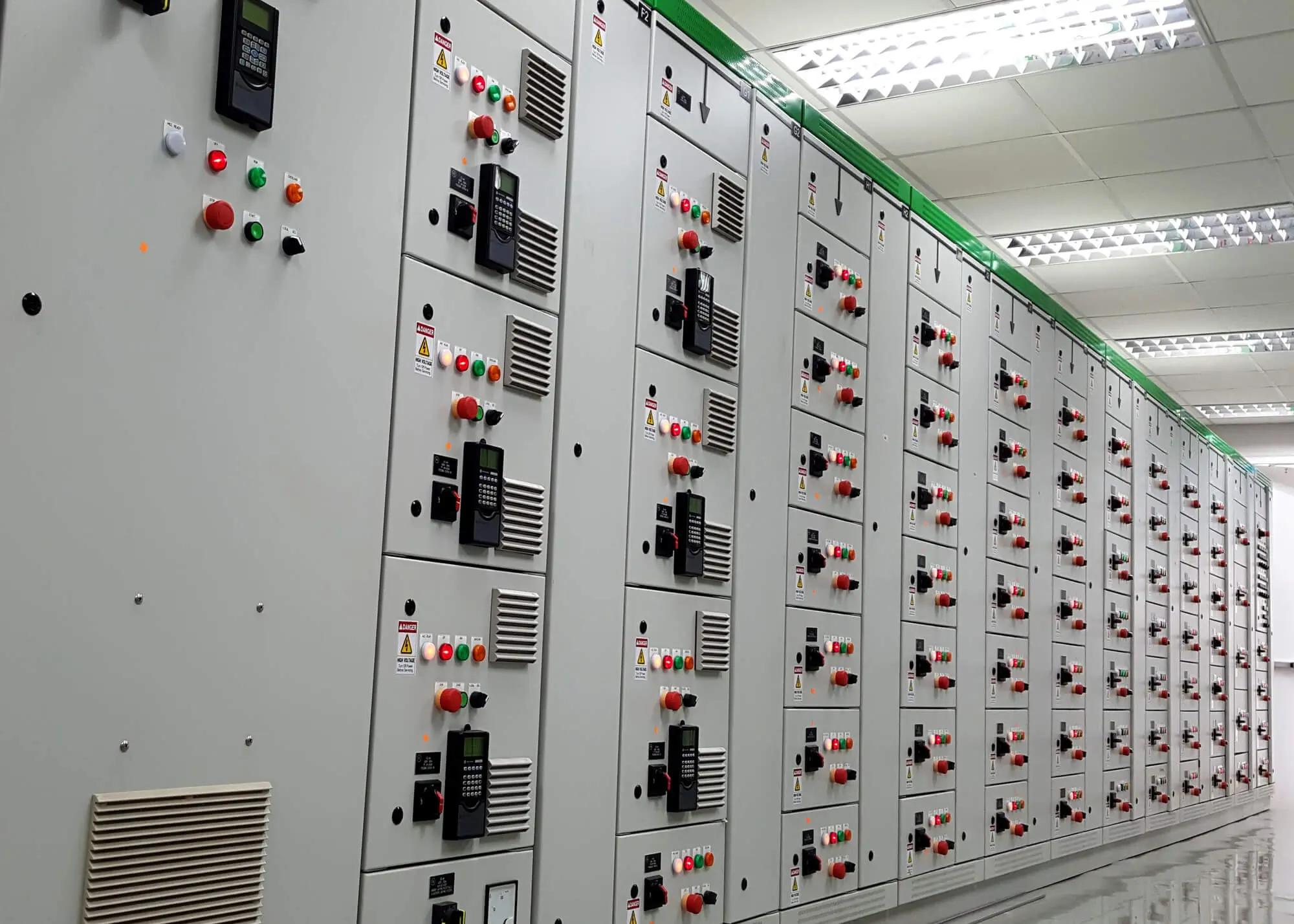

Clasificación de los Tableros Eléctricos
La clasificación de los tableros influye en su representación gráfica. Algunos criterios de clasificación son:
Por Nivel de Tensión:
- Baja Tensión: Hasta 1000V. Generalmente se representan con símbolos más simples.
- Media Tensión: Entre 1000V y 35000V. Requieren una representación gráfica más detallada, con mayor énfasis en la protección y los elementos de seguridad.
Por Tipo de Instalación:
- Residenciales: Suelen ser más pequeños y con menos circuitos.
- Comerciales: Más complejos, con mayor número de circuitos y dispositivos de protección.
- Industriales: Los más grandes y complejos, con sistemas de protección avanzados y una gran cantidad de circuitos.
Por Tipo de Montaje:
- Empotrables: Instalados dentro de la pared.
- De Superficie: Montados en la superficie de la pared.
- Auto soportados: Instalados en estructuras independientes.
Cómo Graficar un Tablero Principal
La representación gráfica de un tablero principal debe incluir:
- Símbolo del Tablero: Un símbolo estándar que representa el tablero principal, usualmente un rectángulo con etiquetas claras.
- Entradas de Energía: Se indican las líneas de entrada de energía desde la compañía eléctrica, incluyendo la tensión y la corriente.
- Dispositivos de Protección: Se representan los interruptores principales (generalmente de mayor capacidad), fusibles, y otros dispositivos de protección del tablero principal. Incluya sus características (amperaje, voltaje).
- Circuitos de Salida: Se muestran las salidas del tablero principal hacia los tableros seccionales u otros circuitos importantes, especificando la corriente y el tipo de circuito.
- Etiquetas Claras: Cada componente debe tener una etiqueta clara que indique su función y características.
- Número de Circuito: Identificador único para cada circuito que sale del tablero.
Cómo Graficar un Tablero Seccional
La representación gráfica de un tablero seccional es similar a la del principal, pero con algunas diferencias:
- Símbolo del Tablero: Un símbolo que lo diferencie del tablero principal.
- Entrada de Energía: Se muestra la línea de entrada desde el tablero principal, incluyendo la tensión y corriente.
- Dispositivos de Protección: Se representan los interruptores automáticos, fusibles, y otros dispositivos de protección específicos del tablero seccional.
- Circuitos de Salida: Se muestran las salidas del tablero seccional hacia los diferentes circuitos de la sección, especificando la corriente y el tipo de circuito.
- Etiquetas Claras y Número de Circuito: Similar al tablero principal.
Consultas Habituales y Solución de Problemas
Algunas consultas habituales sobre la representación gráfica de tableros eléctricos incluyen:
- ¿Qué software se utiliza? Se pueden utilizar software de diseño CAD o programas especializados para diseño eléctrico.
- ¿Cómo se representan los diferentes tipos de cables? Se utilizan símbolos y colores estandarizados para representar los diferentes tipos de cables.
- ¿Cómo se muestran los dispositivos de protección especiales? Se utilizan símbolos específicos para cada dispositivo, incluyendo pararrayos, transformadores de corriente, etc.
- ¿Qué normas se deben seguir? Las normas locales e internacionales (como la NEC en Estados Unidos) dictan los estándares para la representación gráfica de sistemas eléctricos.
Tabla Comparativa: Tablero Principal vs. Seccional
| Característica | Tablero Principal | Tablero Seccional |
|---|---|---|
| Función | Recibe energía de la compañía eléctrica y la distribuye | Recibe energía del tablero principal y la distribuye a una sección |
| Ubicación | Punto de entrada de la energía en la instalación | Ubicado en secciones específicas de la instalación |
| Capacidad | Mayor capacidad de corriente | Menor capacidad de corriente |
| Dispositivos de Protección | Mayor cantidad y capacidad de dispositivos | Menor cantidad y capacidad de dispositivos |
| Representación Gráfica | Se muestra la entrada de energía de la compañía | Se muestra la entrada de energía del tablero principal |
Ejemplos de Representaciones Gráficas
Debido a la complejidad de los diagramas, no es posible mostrar ejemplos gráficos complejos en este formato de texto. Sin embargo, una representación sencilla podría ilustrar una línea de entrada desde la compañía eléctrica al tablero principal, con varios circuitos saliendo hacia diferentes zonas de una instalación. Cada circuito se puede representar con una línea y un número de identificación. Para el tablero seccional, se muestra la línea de entrada del tablero principal, y se ilustran los circuitos que alimentan diferentes áreas de la sección.
La representación gráfica de los tableros eléctricos, tanto principales como seccionales, es una parte fundamental de la documentación de cualquier sistema eléctrico. Una representación precisa y completa facilita la comprensión, el mantenimiento y la solución de problemas en la instalación.
