Cómo se grafica un átomo con órbitas

La representación gráfica de un átomo, específicamente su estructura interna con órbitas, es un concepto fundamental en química. Si bien no podemos observar directamente los electrones orbitando el núcleo, podemos utilizar modelos para visualizar la probabilidad de encontrarlos en ciertas regiones del espacio. Este artículo profundiza en cómo se grafican los átomos mostrando su estructura interna, sin considerar la estructura exterior.

Orbitales Atómicos: La Base de la Representación

La idea central reside en los orbitales atómicos, regiones del espacio alrededor del núcleo donde existe una alta probabilidad de encontrar un electrón. No se trata de órbitas definidas como las de los planetas alrededor del sol, sino de zonas de probabilidad. La forma y el tamaño de estos orbitales están determinados por los números cuánticos.

Números Cuánticos: Clave para la Graficación

Tres números cuánticos son cruciales para describir un orbital atómico y su representación gráfica:

• Número cuántico principal (n): Determina el nivel de energía del electrón y el tamaño del orbital. Valores: 1, 2, ..
• Número cuántico azimutal o secundario (l): Define la forma del orbital y el subnivel de energía. Valores: 0 a n-Cada valor se asocia a un tipo de orbital:
• l = 0: orbital s (esférico)
• l = 1: orbital p (forma de mancuerna)
• l = 2: orbital d (formas más complejas)
• l = 3: orbital f (formas aún más complejas)
• Número cuántico magnético (ml): Indica la orientación espacial del orbital en el espacio. Los valores van desde -l hasta +l, incluyendo 0.

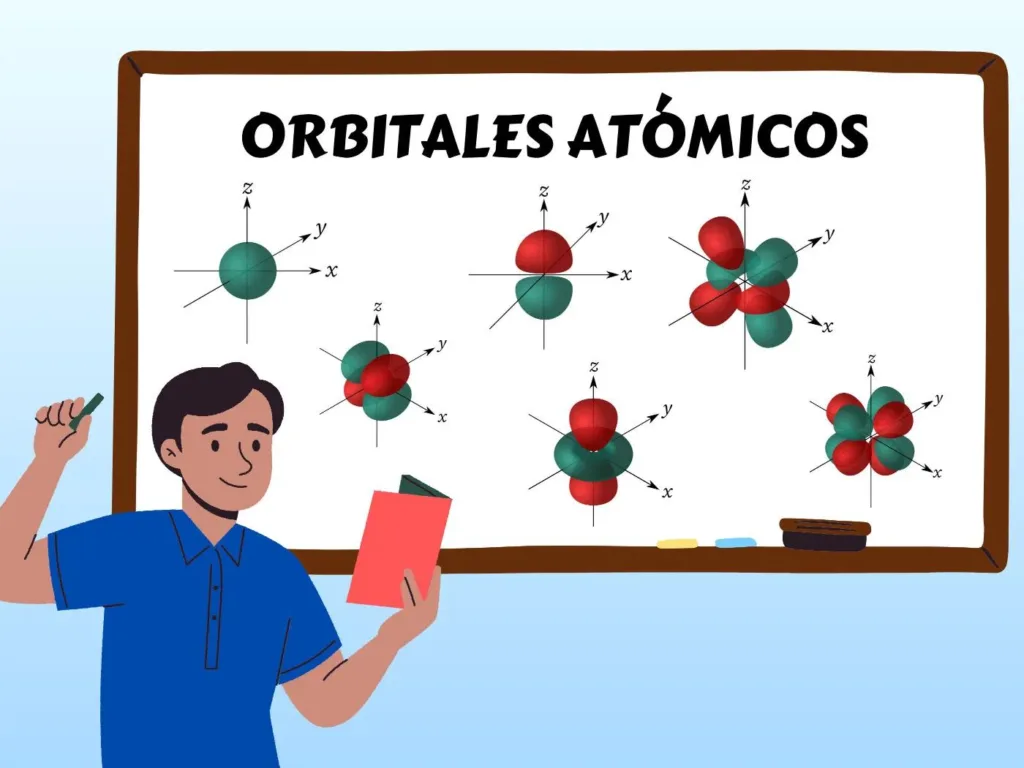

Tipos de Orbitales y su Representación Gráfica

Cada tipo de orbital tiene una representación gráfica característica:

Orbitales s (l=0)

Los orbitales s son esféricos. A medida que aumenta el valor de n, aumenta el tamaño del orbital. El orbital 1s es el más pequeño y cercano al núcleo, mientras que el 2s es más grande, y así sucesivamente. Se representan como esferas concéntricas.

Orbitales p (l=1)

Los orbitales p tienen forma de mancuerna, con dos lóbulos de densidad electrónica separados por un plano nodal (donde la probabilidad de encontrar el electrón es cero). Hay tres orbitales p para cada nivel de energía (px, py, pz), orientados a lo largo de los ejes x, y, z, respectivamente. Se representan como dos lóbulos a lo largo de un eje.

Orbitales d (l=2)

Los orbitales d presentan formas más complejas, con cuatro lóbulos de densidad electrónica y dos planos nodales. Existen cinco orbitales d para cada nivel de energía, con orientaciones espaciales diversas. Son más complejos de representar gráficamente, usualmente con representaciones en forma de cuatro lóbulos.

Orbitales f (l=3)

Los orbitales f poseen formas aún más complejas que los orbitales d, con ocho lóbulos de densidad electrónica y tres planos nodales. Tienen siete orbitales f en cada nivel de energía, presentando las formas más complejas de representar gráficamente.

Representación de un Átomo

Para graficar un átomo, se deben considerar los siguientes aspectos:

• Núcleo: Se representa como un punto en el centro, que contiene protones y neutrones. Su tamaño es mucho menor que el de la nube electrónica.
• Nube Electrónica: Se representa mediante las formas de los orbitales atómicos, que muestran la probabilidad de encontrar electrones en distintas regiones del espacio. Cada orbital puede contener hasta dos electrones (con espines opuestos).
• Distribución Electrónica: Los electrones se colocan en los orbitales siguiendo el principio de Aufbau, llenando primero los orbitales de menor energía.

Ejemplos de Representación

Consideremos el átomo de oxígeno (O), con 8 electrones. Su configuración electrónica es 1s² 2s² 2p⁴. Para representarlo:

• Núcleo: Un punto central.
• Orbital 1s: Una esfera pequeña alrededor del núcleo, con dos electrones.
• Orbital 2s: Una esfera más grande alrededor del 1s, con dos electrones.
• Orbitales 2p: Tres mancuernas (px, py, pz) alrededor del 2s, con cuatro electrones distribuidos entre ellos, siguiendo la regla de Hund.

La representación gráfica resultante muestra el núcleo en el centro y la nube electrónica formada por las diferentes formas de los orbitales, con los electrones distribuidos según su configuración electrónica.

Consideraciones Adicionales

Es importante recordar que estos modelos son simplificaciones de la realidad. La mecánica cuántica describe la naturaleza probabilística de los electrones, y no se puede determinar su posición exacta. Las representaciones gráficas muestran zonas de alta probabilidad de encontrarlos, pero no representan el movimiento real de los electrones.

Además, la representación de átomos con muchos electrones se vuelve más compleja, ya que los orbitales interactúan entre sí. Los modelos más avanzados utilizan métodos computacionales para calcular y representar la distribución electrónica con mayor precisión.

Consultas Habituales

¿Cómo se representa un orbital atómico? Se representa gráficamente según su tipo (s, p, d, f), mostrando las regiones de espacio donde existe mayor probabilidad de encontrar un electrón. La forma y tamaño del orbital dependen del número cuántico principal (n) y del número cuántico azimutal (l).

¿Qué es un orbital atómico? Es una región del espacio alrededor del núcleo atómico donde hay una alta probabilidad de encontrar un electrón. No es una órbita en el sentido clásico, sino una distribución de probabilidad.

¿Cómo se distribuyen los electrones en los orbitales? Los electrones ocupan los orbitales de menor energía primero, siguiendo el principio de Aufbau, y la regla de Hund.

¿Cómo afecta el número cuántico principal (n) a la representación gráfica? Aumenta el tamaño del orbital, aumentando la distancia promedio del electrón al núcleo.

¿Cómo afecta el número cuántico azimutal (l) a la representación gráfica? Determina la forma del orbital (s, p, d, f).
