Cómo se grafica un diagrama de cuerpo libre

El diagrama de cuerpo libre (DCL) es una herramienta fundamental en la mecánica para analizar las fuerzas que actúan sobre un cuerpo y determinar su movimiento o estado de equilibrio. Dominar su correcta representación gráfica es esencial para resolver problemas de estática y dinámica. Este artículo te guiará paso a paso en el proceso de graficar un diagrama de cuerpo libre, explicando los conceptos clave y ofreciendo ejemplos prácticos.

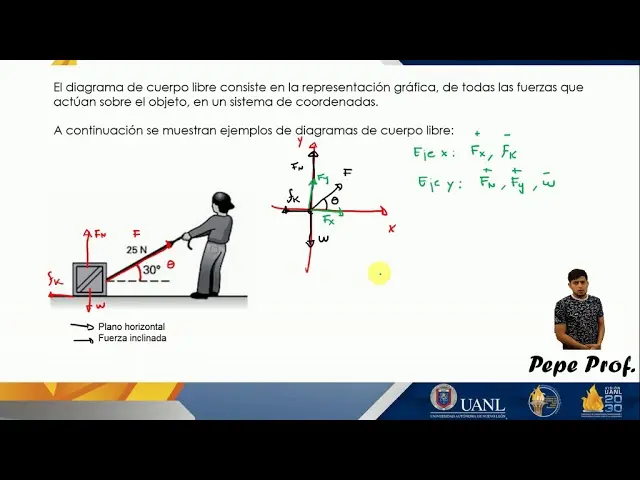

Pasos para graficar un diagrama de cuerpo libre

El proceso de creación de un diagrama de cuerpo libre implica varios pasos cruciales. A continuación, se detalla el procedimiento completo:

1. Identificar el cuerpo libre:

   El primer paso es identificar claramente el objeto o sistema sobre el cual se va a realizar el análisis. Este cuerpo se aislará del resto del sistema para analizar las fuerzas que actúan únicamente sobre él. Es importante definir con precisión los límites del cuerpo libre, incluyendo si se considera rígido o deformable.

2. Representar el cuerpo:

   Dibujar una representación esquemática del cuerpo libre. No es necesario un dibujo detallado, sino una representación simple que permita identificar fácilmente las fuerzas que actúan sobre él. Se puede representar como un punto, una línea o una figura geométrica, dependiendo de la complejidad del problema y la necesidad de considerar las dimensiones del cuerpo para el análisis.

3. Identificar todas las fuerzas externas:

   Este es el paso más importante y requiere un análisis cuidadoso. Se deben identificar todas las fuerzas externas que actúan sobre el cuerpo libre. Esto incluye:

• Fuerzas de contacto: Fuerzas que actúan sobre el cuerpo debido al contacto con otros objetos. Ejemplos: fuerzas normales, fuerzas de fricción, fuerzas de tensión en cables o cuerdas.
• Fuerzas a distancia: Fuerzas que actúan sobre el cuerpo sin necesidad de contacto físico. Ejemplos: la fuerza de gravedad (peso), fuerzas electromagnéticas.

Es fundamental considerar todas las fuerzas, incluso aquellas que puedan parecer insignificantes. Un error en la identificación de las fuerzas lleva a resultados erróneos en el análisis.

4. Representar las fuerzas como vectores:

   Cada fuerza debe representarse como un vector, con su punto de aplicación, dirección y magnitud. La dirección del vector debe coincidir con la dirección de la fuerza, y su longitud debe ser proporcional a la magnitud de la fuerza. Se utilizan flechas para indicar el sentido de las fuerzas. Se deben indicar claramente las fuerzas con nombres y/o símbolos (ej: N para fuerza normal, W para peso, F para fuerza aplicada).

5. Descomponer las fuerzas en componentes:

   Si una fuerza no actúa en la dirección de los ejes coordenados (generalmente x e y), debe descomponerse en sus componentes rectangulares (x e y). Esto facilita enormemente el análisis matemático posterior. La descomposición se realiza usando trigonometría, aplicando las relaciones seno y coseno.

6. Verificar el equilibrio:

   Una vez que se ha dibujado el DCL completo, se puede utilizar para verificar si el cuerpo está en equilibrio estático (ΣF=0) o determinar las ecuaciones de movimiento (ΣF=ma) para el análisis dinámico.

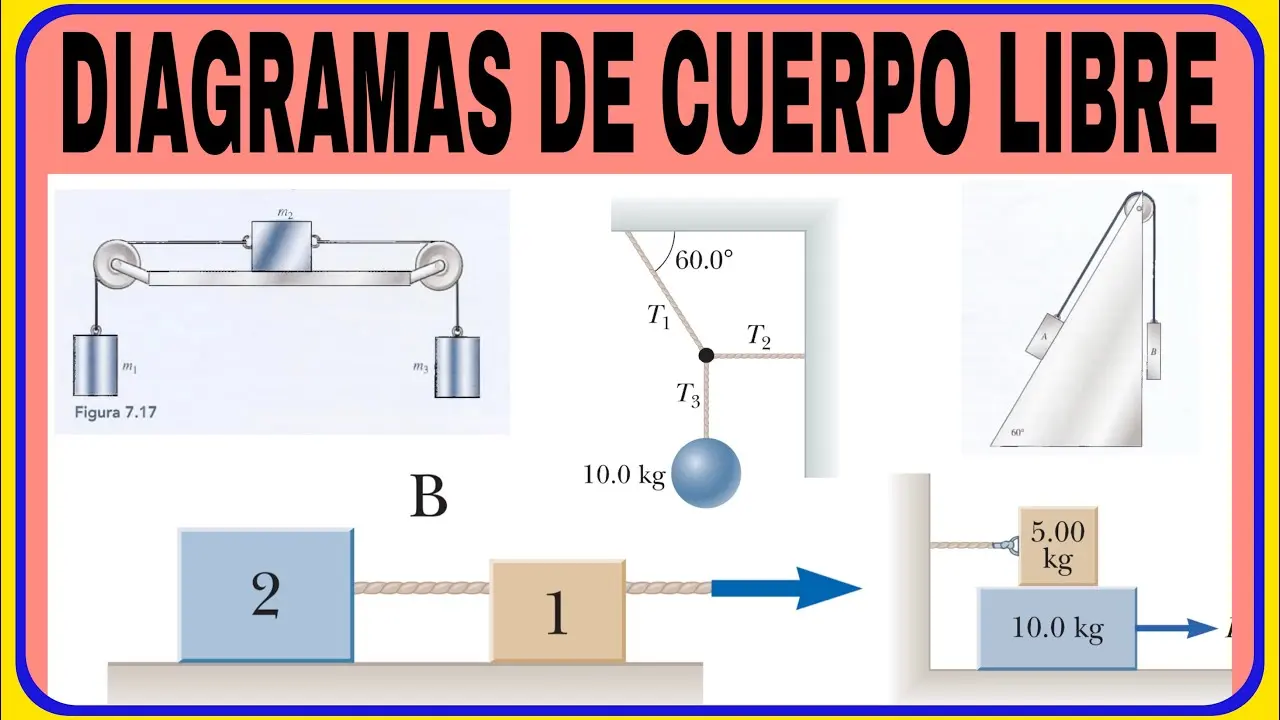

Ejemplos de Diagramas de Cuerpo Libre

Ejemplo 1: Bloque sobre una superficie inclinada

Un bloque de masa 'm' se encuentra sobre una superficie inclinada con un ángulo θ. El DCL mostrará:

• Peso (W): Vector vertical hacia abajo, con magnitud mg.
• Fuerza normal (N): Vector perpendicular a la superficie inclinada, actuando sobre el bloque.
• Fuerza de fricción (f): Vector paralelo a la superficie inclinada, oponiéndose al movimiento del bloque.

Se descompone el peso en dos componentes: uno paralelo a la superficie inclinada (W _paralelo= mg sen θ) y otro perpendicular a ella (W _{perpendicular}= mg cos θ).

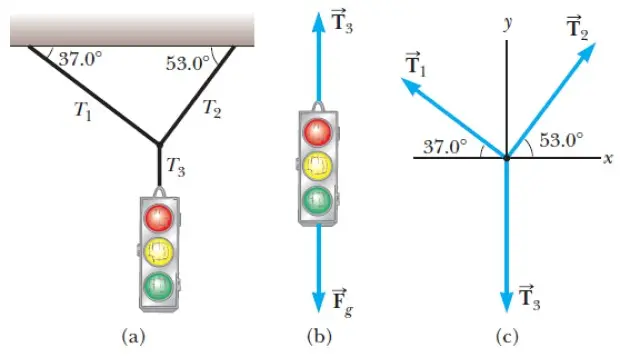

Ejemplo 2: Cuerpo suspendido de una cuerda

Un cuerpo de masa 'm' suspendido de una cuerda. El DCL mostrará:

• Peso (W): Vector vertical hacia abajo, con magnitud mg.
• Tensión (T): Vector vertical hacia arriba, con magnitud igual al peso del cuerpo si este se encuentra en equilibrio.

La fuerza normal en un diagrama de cuerpo libre

La fuerza normal (N) es una fuerza de contacto que una superficie ejerce sobre un objeto que está en contacto con ella. Siempre es perpendicular a la superficie de contacto. Su magnitud se determina a partir del equilibrio de fuerzas en la dirección perpendicular a la superficie. En un diagrama de cuerpo libre, la fuerza normal se representa como un vector que apunta desde la superficie hacia el objeto. Es importante destacar que la fuerza normal no es necesariamente igual al peso del objeto; su valor depende del equilibrio de fuerzas en la dirección perpendicular a la superficie. Por ejemplo, si un objeto está apoyado en una superficie inclinada, la fuerza normal será menor que el peso.

Consultas habituales sobre diagramas de cuerpo libre

Algunas consultas habituales sobre la creación de diagramas de cuerpo libre incluyen:

• ¿Cómo se representa la fricción en un diagrama de cuerpo libre?
• ¿Qué hacer cuando hay múltiples fuerzas actuando sobre un cuerpo?
• ¿Cómo se dibuja un diagrama de cuerpo libre para un sistema de múltiples cuerpos?
• ¿Cómo se determina la magnitud de las fuerzas desconocidas en un diagrama de cuerpo libre?

La respuesta a estas preguntas implica la aplicación de las leyes de Newton y el análisis vectorial. Es crucial practicar la creación de diagramas de cuerpo libre para diversos escenarios para dominar la técnica y lograr una representación correcta de las fuerzas.

Tabla comparativa: Fuerzas en diagramas de cuerpo libre

Recuerda: La práctica es fundamental para dominar la creación de diagramas de cuerpo libre. Resolver una variedad de problemas te ayudará a entender cómo identificar y representar las fuerzas correctamente. Un diagrama de cuerpo libre bien elaborado es la clave para resolver con éxito problemas de mecánica.
