La representación gráfica de un esfuerzo axial es fundamental en la mecánica de materiales y el diseño de estructuras. Comprender cómo se grafica este tipo de esfuerzo permite analizar la resistencia y la deformación de elementos sometidos a cargas axiales, lo que es crucial para garantizar la seguridad y el correcto funcionamiento de las estructuras.
¿Qué son los esfuerzos axiales?
Un esfuerzo axial es la tensión interna que se produce en un elemento estructural cuando se le aplica una fuerza a lo largo de su eje longitudinal. Esta fuerza puede ser de tracción (estirando el elemento) o de compresión (aplastándolo). La distribución del esfuerzo axial a través de la sección transversal del elemento depende de la geometría y la homogeneidad del material. En elementos prismáticos con carga axial centrada, la distribución es uniforme, simplificando el análisis.
Cálculo del esfuerzo axial
Antes de graficar el esfuerzo, es necesario calcular su magnitud. El esfuerzo axial (σ) se calcula mediante la siguiente fórmula:
σ = F/A
Donde:
- σ representa el esfuerzo axial (en unidades de presión, como Pascales o libras por pulgada cuadrada).
- F representa la fuerza axial aplicada (en Newtons o libras).
- A representa el área de la sección transversal del elemento (en metros cuadrados o pulgadas cuadradas).
Tener en cuenta que esta fórmula se aplica a situaciones donde la fuerza está distribuida uniformemente sobre la sección transversal. En casos de cargas excéntricas o secciones transversales no uniformes, el cálculo del esfuerzo se complica y requiere métodos más avanzados.
Ejemplos de cálculo de esfuerzo axial
Ejemplo 1: Una barra de acero con una sección transversal circular de 10 cm² soporta una fuerza de tracción de 1000 N. El esfuerzo axial es:
σ = 1000 N / 10 cm² = 100 N/cm² = 10 MPa
Ejemplo 2: Un pilar de concreto con una sección transversal cuadrada de 20 cm x 20 cm soporta una fuerza de compresión de 50000 N. El esfuerzo axial es:
σ = 50000 N / (20 cm x 20 cm) = 125 N/cm² = 15 MPa
Representación gráfica del esfuerzo axial
Existen varias maneras de graficar el esfuerzo axial, dependiendo de la información que se quiera representar. Algunas de las formas más comunes incluyen:
Diagrama de esfuerzo-deformación:
Este diagrama muestra la relación entre el esfuerzo axial (σ) y la deformación axial (ε). La deformación axial se define como el cambio en la longitud del elemento dividido por su longitud original. Este diagrama es particularmente útil para determinar las propiedades mecánicas del material, como el módulo de elasticidad (E), el límite elástico y la resistencia a la tracción o compresión.
En este diagrama, la región lineal representa la ley de Hooke (σ = Eε), donde el material se comporta elásticamente. Más allá del límite elástico, el material comienza a deformarse plásticamente, lo que significa que la deformación es permanente incluso después de que se elimina la carga.

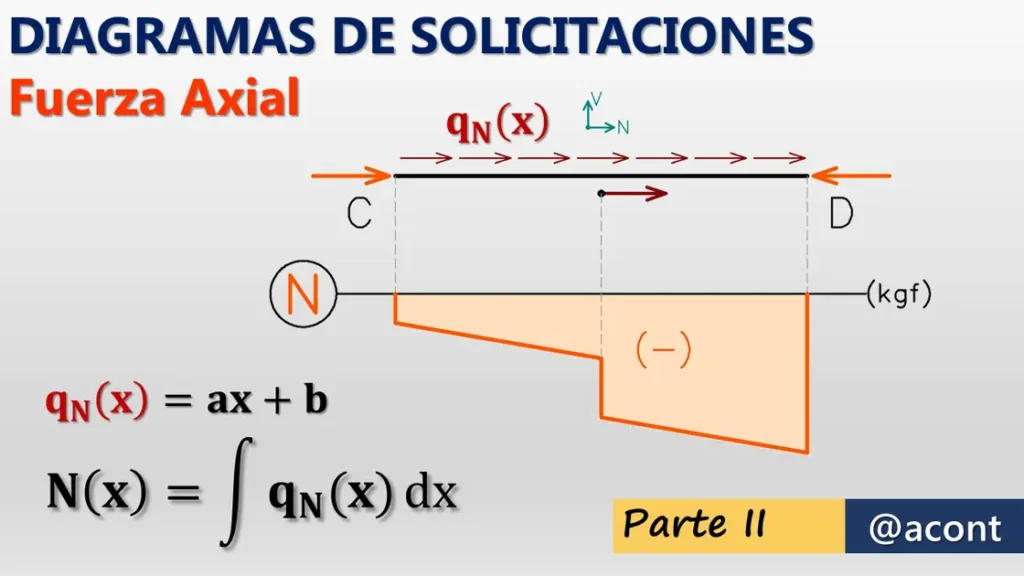

Diagrama de esfuerzo axial a lo largo de un elemento:
Este tipo de gráfico representa la distribución del esfuerzo axial a lo largo de la longitud del elemento. Para elementos prismáticos con carga axial centrada, el esfuerzo es constante a lo largo de toda la longitud. Sin embargo, en casos de cargas distribuidas o cambios en la sección transversal, el esfuerzo puede variar a lo largo del elemento. Esto se representa gráficamente como una curva que muestra la variación del esfuerzo axial en función de la posición a lo largo del elemento.
Diagrama de esfuerzo en la sección transversal:
Este diagrama muestra la distribución del esfuerzo axial en una sección transversal del elemento. En elementos con cargas axiales centradas y secciones transversales homogéneas, el esfuerzo se distribuye uniformemente. Sin embargo, en elementos con cargas excéntricas o secciones transversales no uniformes, la distribución del esfuerzo puede ser no uniforme, con valores más altos en algunas zonas y menores en otras. Este diagrama se utiliza para identificar las zonas de mayor tensión en el elemento.
Factores a considerar al graficar el esfuerzo axial
- Tipo de carga: Tracción o compresión.
- Geometría de la sección transversal: Circular, cuadrada, rectangular, etc.
- Material del elemento: Propiedades mecánicas como el módulo de elasticidad y la resistencia a la tracción o compresión.
- Distribución de la carga: Centrada o excéntrica.
Consultas habituales sobre el esfuerzo axial
A continuación, se responden algunas de las consultas más frecuentes relacionadas con el esfuerzo axial:
¿Cómo se calcula el esfuerzo axial en una viga?
En una viga, el esfuerzo axial se calcula de la misma manera que en otros elementos estructurales, utilizando la fórmula σ = F/A. Sin embargo, es importante considerar si la viga está sometida a otras cargas además de la axial, como flexión o cortante, que pueden afectar la distribución del esfuerzo.
¿Cómo se representa gráficamente el esfuerzo axial en un elemento sometido a flexión?
En un elemento sometido a flexión, el esfuerzo axial se superpone al esfuerzo de flexión. La representación gráfica combinaría ambos esfuerzos, mostrando la variación del esfuerzo total a lo largo del elemento y en su sección transversal. Se requiere un análisis más complejo, que generalmente incluye diagramas de momento flector y de cortante.
¿Qué diferencia hay entre esfuerzo axial y esfuerzo cortante?
El esfuerzo axial actúa paralelo al eje longitudinal del elemento, mientras que el esfuerzo cortante actúa perpendicular a este eje. Ambos tipos de esfuerzos pueden coexistir en un mismo elemento, y su análisis combinado es fundamental para evaluar la resistencia y la estabilidad estructural.
¿Cómo afecta la temperatura al esfuerzo axial?
Los cambios de temperatura pueden inducir esfuerzos térmicos en los elementos estructurales. Estos esfuerzos deben ser considerados al analizar el esfuerzo axial total en el elemento. Los esfuerzos térmicos se calculan en función del coeficiente de expansión térmica del material y del cambio de temperatura.
Tabla comparativa de tipos de esfuerzos
| Tipo de Esfuerzo | Dirección | Descripción |
|---|---|---|
| Axial | Paralelo al eje longitudinal | Tensión o compresión a lo largo del eje |
| Cortante | Perpendicular al eje longitudinal | Fuerzas que tienden a deslizar una sección sobre otra |
| Flexión | Perpendicular al eje longitudinal | Momentos flectores que producen curvatura en el elemento |
| Torsión | Alrededor del eje longitudinal | Momentos torsores que producen giro en el elemento |
La correcta representación gráfica del esfuerzo axial es fundamental para el análisis y diseño de estructuras. La elección del tipo de gráfico dependerá del objetivo del análisis y de las características específicas del problema. Comprender los conceptos de esfuerzo, deformación y la aplicación de las fórmulas adecuadas permitirá una evaluación precisa de la resistencia y la estabilidad de las estructuras.
