Graficar un estacionamiento de manera eficiente implica más que simplemente dibujar rectángulos. Requiere una planificación cuidadosa para optimizar el espacio, garantizar la seguridad y facilitar el flujo de tráfico. Este artículo te guiará a través del proceso, desde los cálculos iniciales hasta la representación final del diseño.

- Determinando las Necesidades y el Espacio Disponible
- Diseño y Disposición de los Espacios de Estacionamiento
- Cálculo del Número de Espacios y Dimensiones
- Representación Gráfica del Estacionamiento
- Consideraciones Adicionales
- Consultas Habituales
- Tabla Comparativa de Tipos de Estacionamiento
- Conclusión
Determinando las Necesidades y el Espacio Disponible
Antes de comenzar a graficar, es crucial definir las necesidades específicas del estacionamiento. Considera los siguientes factores:
- Número de espacios de estacionamiento : ¿Cuántas plazas se requieren? Este número dependerá del uso previsto (residencial, comercial, público), la capacidad esperada y las regulaciones locales.
- Tipos de vehículos : ¿Se espera estacionamiento para autos pequeños, camionetas, autobuses o vehículos de carga? El tamaño de los espacios variará en función de esto.
- Accesibilidad : ¿Se necesitan espacios reservados para personas con discapacidades? Las regulaciones establecen dimensiones y ubicaciones específicas para estos espacios.
- Dimensiones del terreno : Es fundamental conocer las dimensiones exactas del área disponible para el estacionamiento. Esto determinará la forma, el tamaño y la disposición de los espacios.
- Flujo de tráfico : ¿Cómo se entrará y saldrá del estacionamiento? Un buen diseño minimiza el congestionamiento y facilita la circulación.
Diseño y Disposición de los Espacios de Estacionamiento

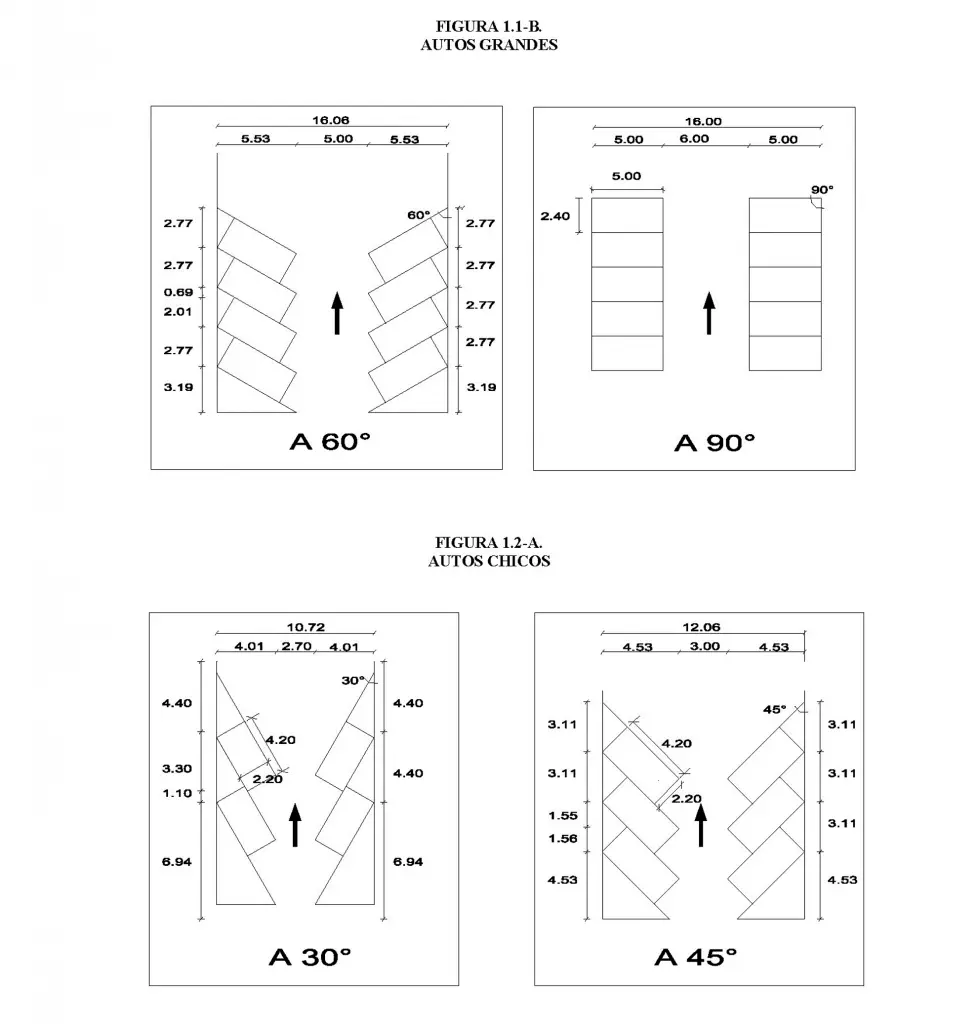

Una vez determinadas las necesidades, se puede proceder al diseño del estacionamiento. Existen diferentes configuraciones, cada una con sus ventajas y desventajas:
Estacionamiento en Paralelo
En este tipo de estacionamiento, los vehículos se estacionan paralelos entre sí y a los pasillos. Es eficiente en cuanto al uso del espacio, pero puede dificultar las maniobras de entrada y salida, especialmente para conductores inexpertos.
Estacionamiento en Ángulo
Los vehículos se estacionan en ángulo con respecto a los pasillos. Ofrece una mejor maniobrabilidad que el estacionamiento en paralelo, pero requiere más espacio por cada vehículo.
Estacionamiento Perpendicular
Los vehículos se estacionan perpendicularmente a los pasillos. Es la opción más fácil para entrar y salir, pero suele ser la menos eficiente en cuanto al uso del espacio.
Consideraciones adicionales en el Diseño
- Pasillos de circulación : Los pasillos deben tener un ancho suficiente para permitir el paso cómodo de dos vehículos. Las regulaciones locales suelen establecer mínimos.
- Espacios de giro : Se necesitan áreas de giro adecuadas para permitir que los vehículos den la vuelta con facilidad.
- Iluminación : Es esencial una iluminación adecuada para garantizar la seguridad de los usuarios, tanto de día como de noche.
- Señalización : Una señalización clara y concisa es crucial para guiar a los conductores y evitar confusiones.
Cálculo del Número de Espacios y Dimensiones

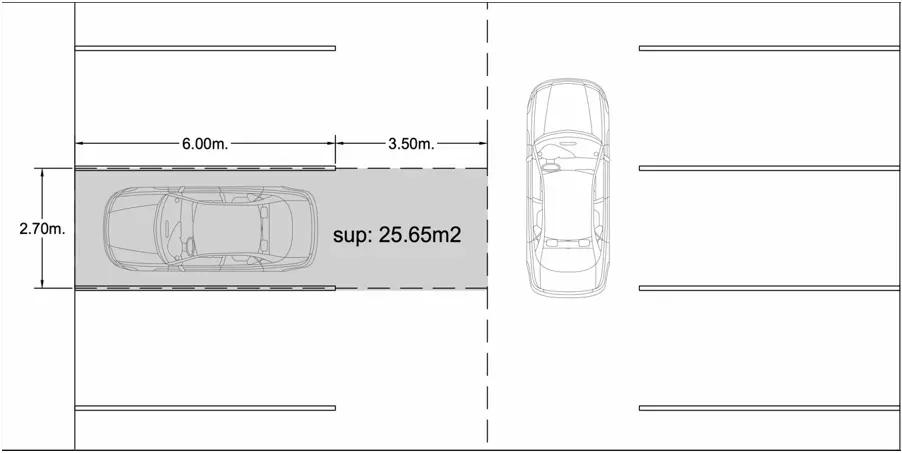

El cálculo del número de espacios de estacionamiento necesarios es crucial. Se debe considerar la capacidad requerida, las regulaciones locales y el tipo de estacionamiento elegido. Las dimensiones estándar de un espacio de estacionamiento son aproximadamente de 4 metros de ancho por 5 metros de largo, aunque pueden variar según la normativa y el tipo de vehículo.
Para calcular el número de espacios, divide el área total disponible por el área de cada espacio, considerando los pasillos y las áreas de maniobra.

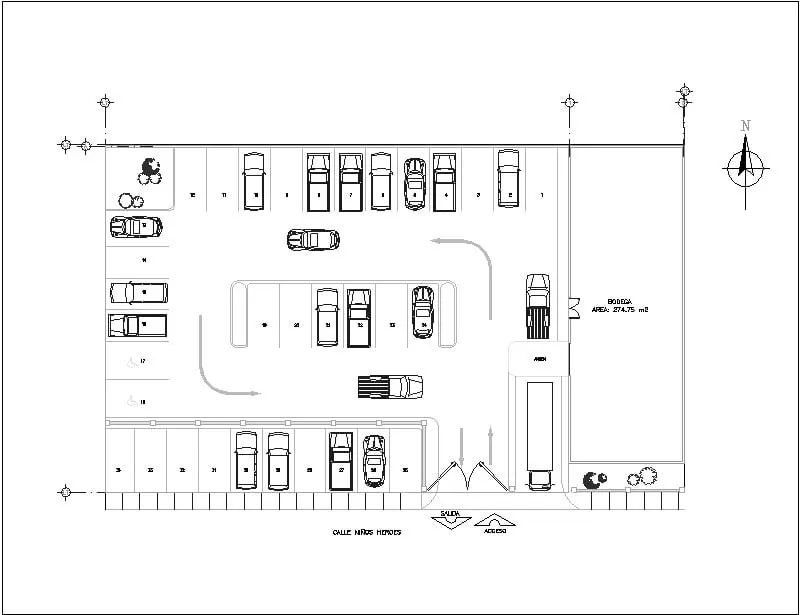

Representación Gráfica del Estacionamiento

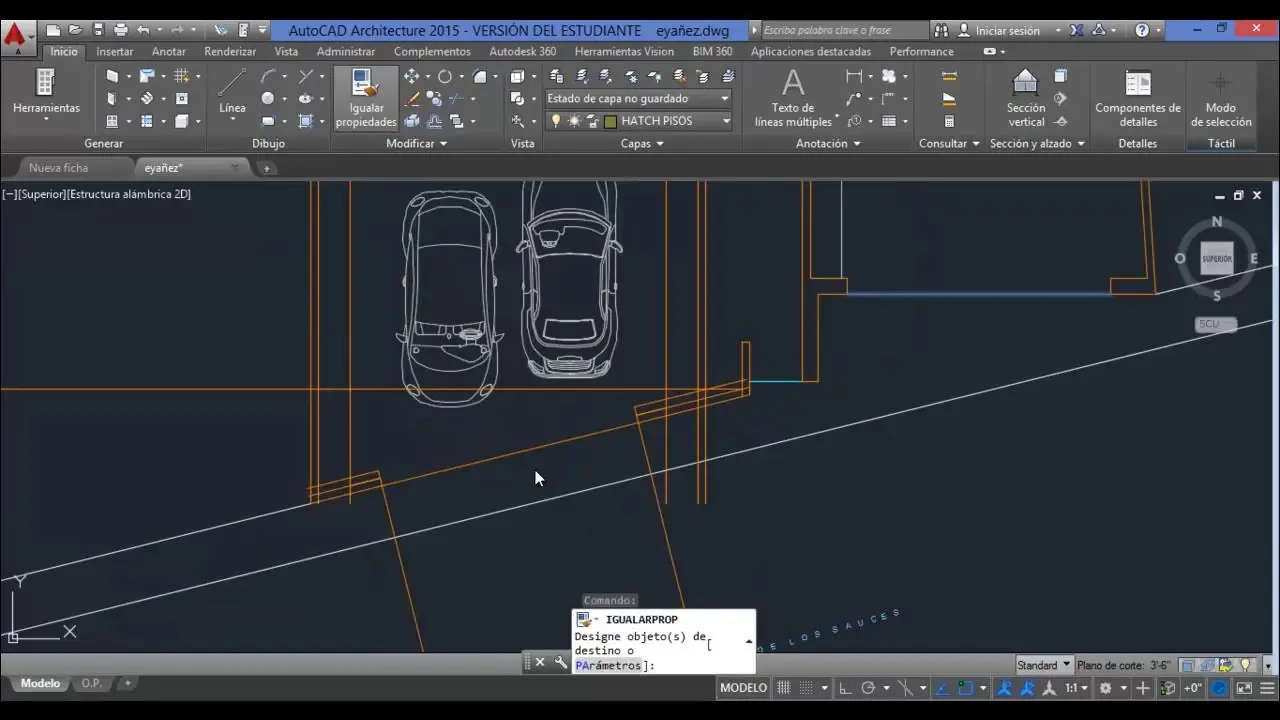

La representación gráfica del estacionamiento se puede realizar utilizando diferentes herramientas, desde un simple dibujo a mano alzada hasta software de diseño asistido por computadora (CAD). Independientemente del método elegido, la representación debe ser clara, precisa y fácil de entender.
Se deben incluir los siguientes elementos en la gráfica:
- Líneas demarcatorias de los espacios : Se deben dibujar con precisión las líneas que delimitan cada espacio de estacionamiento.
- Pasillos de circulación : Los pasillos deben estar claramente indicados, con sus respectivas dimensiones.
- Áreas de giro : Se deben indicar las áreas de giro necesarias para permitir las maniobras.
- Espacios para personas con discapacidad : Los espacios reservados para personas con discapacidades deben estar claramente identificados y cumplir con las normas de accesibilidad.
- Entradas y salidas : Las entradas y salidas deben estar claramente señalizadas.
- Señalización : Si se incluye señalización adicional, debe estar representada en la gráfica.
Consideraciones Adicionales
Además de los aspectos mencionados anteriormente, se deben considerar otros factores importantes al graficar un estacionamiento:
- Normativas locales : Es fundamental cumplir con todas las normativas y regulaciones locales relacionadas con el diseño y construcción de estacionamientos.
- Seguridad : El diseño debe priorizar la seguridad de los usuarios, minimizando los riesgos de accidentes.
- Sostenibilidad : Se pueden incorporar elementos de sostenibilidad, como la iluminación eficiente y la gestión del agua de lluvia.
Consultas Habituales
A continuación, se responden algunas consultas habituales sobre el diseño y graficación de estacionamientos:
¿Cómo calcular el espacio necesario para un estacionamiento?
El cálculo depende del número de plazas requeridas, el tipo de estacionamiento y las dimensiones de los espacios. Se recomienda consultar las normativas locales para determinar las dimensiones mínimas de los espacios y pasillos.
¿Qué software se puede usar para graficar un estacionamiento?
Existen diversas opciones, desde programas CAD profesionales hasta programas de dibujo más sencillos. La elección dependerá de las necesidades y el nivel de detalle requerido.
¿Cómo diseñar un estacionamiento accesible?
Se deben cumplir las normas de accesibilidad, que establecen las dimensiones mínimas de los espacios para personas con discapacidades, así como la ubicación y la señalización de estos espacios.
Tabla Comparativa de Tipos de Estacionamiento
Tipo de Estacionamiento | Ventajas | Desventajas |
---|---|---|
Paralelo | Eficiente en el uso del espacio | Dificultad para maniobrar |
Ángulo | Mejor maniobrabilidad que el paralelo | Requiere más espacio por vehículo |
Perpendicular | Fácil entrada y salida | Menos eficiente en el uso del espacio |
Conclusión
Graficar un estacionamiento implica un proceso de planificación meticulosa que considera diversos factores para lograr un diseño eficiente, seguro y accesible. Siguiendo las recomendaciones de este artículo, se puede crear un plano preciso y funcional que optimice el uso del espacio y la experiencia del usuario.
