Cómo se grafica un hiperboloide de una hoja

El hiperboloide de una hoja, también conocido como hiperboloide reglado, es una superficie tridimensional con una forma característica que desafía la intuición geométrica inicial. Aprender a graficarlo requiere entender su ecuación y las secciones cónicas que lo componen. Este artículo profundiza en el proceso de graficación, explicando los pasos necesarios para visualizar esta maravilloso figura geométrica.

Definición y Ecuación del Hiperboloide de una Hoja

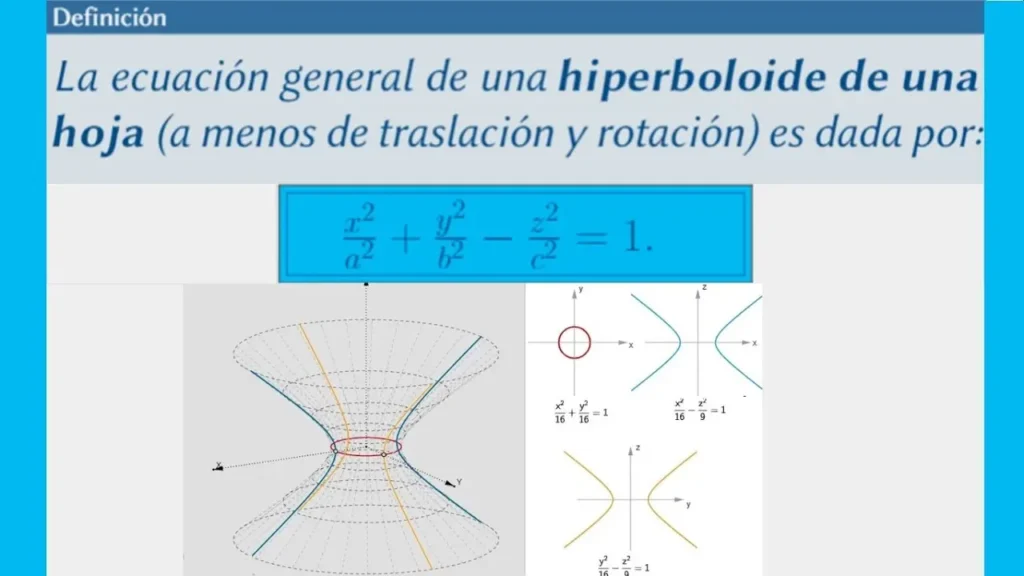

Un hiperboloide de una hoja es una superficie cuádrica definida por una ecuación de la forma:

x²/a² + y²/b² - z²/c² = 1

donde a, b, y cson constantes positivas que determinan la forma y el tamaño del hiperboloide. Observar la ecuación nos revela la clave para su graficación: se trata de una combinación de elipses e hipérbolas.

Secciones Cónicas: La Clave para la Graficación

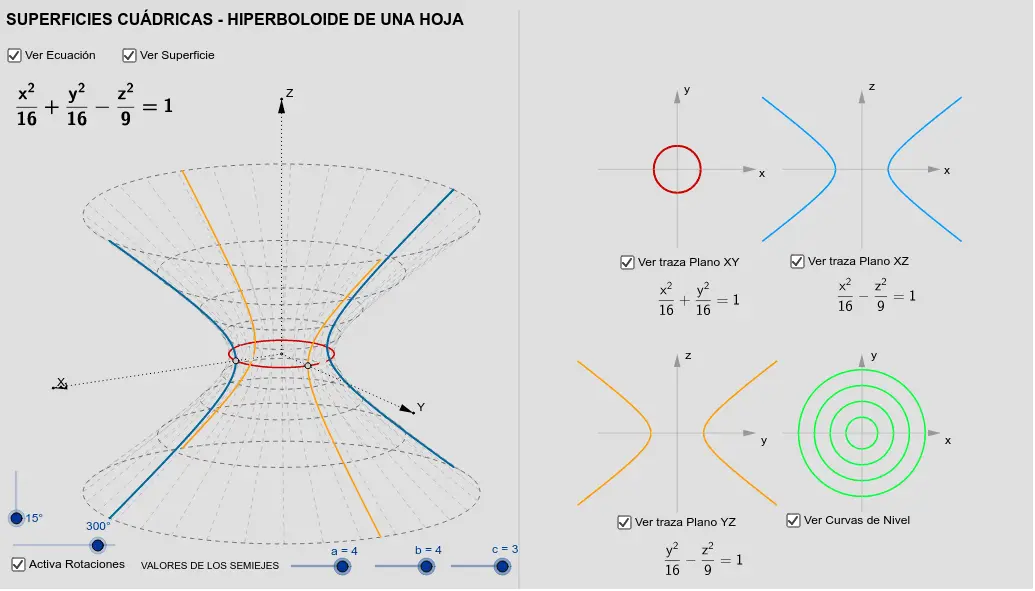

Para comprender cómo graficar un hiperboloide de una hoja, debemos analizar sus secciones cónicas. Estas son las curvas que se obtienen al intersectar la superficie con planos paralelos a los planos coordenados.

Secciones Horizontales (Planos paralelos al plano xy):

Cuando zes constante, la ecuación se convierte en:

x²/a² + y²/b² = 1 + z²/c²

Esta ecuación representa una elipse. A medida que | z| aumenta, el tamaño de la elipse crece. Para z= 0, la elipse es la más pequeña.

Secciones Verticales (Planos paralelos a los planos xz e yz):

Cuando yes constante, la ecuación se transforma en:

x²/a² - z²/c² = 1 - y²/b²

Esta ecuación representa una hipérbola. Similarmente, cuando xes constante, la ecuación resulta en otra hipérbola.

Pasos para Graficar un Hiperboloide de una Hoja

La graficación efectiva del hiperboloide de una hoja se logra combinando el conocimiento de las secciones cónicas y la comprensión tridimensional de la superficie.

1. Determinar los parámetros a, b, y c: Estos valores dictan la escala del hiperboloide. Un valor mayor de a o b indica una elipse horizontal más ancha, mientras que un valor mayor de c implica hipérbolas más abiertas en las secciones verticales.

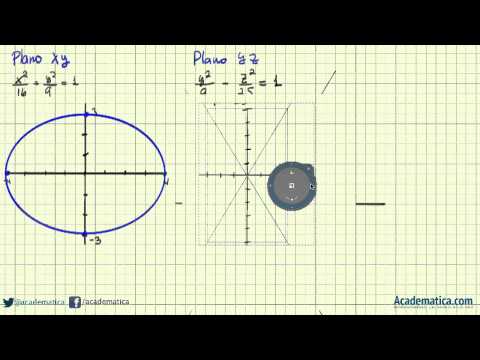

2. Graficar las elipses horizontales: Para varios valores de z (incluyendo z = 0), calcular las dimensiones de las elipses resultantes y dibujarlas en el plano xy . Recuerda que el semieje mayor y menor de la elipse dependen de los valores de a , b , y z .
3. Graficar las hipérbolas verticales: Para varios valores de x y y , calcular los puntos de las hipérbolas correspondientes en los planos xz e yz . Dibujar estas hipérbolas, teniendo en cuenta que sus vértices y asíntotas están determinados por a , b , y c .
4. Combinar las secciones cónicas: Una vez que se han dibujado varias elipses y hipérbolas, se debe visualizar cómo se conectan en el espacio tridimensional para formar la superficie del hiperboloide. Esto requiere cierta intuición espacial, pero la combinación de las secciones cónicas proporciona una tutorial clara.
5. Consideraciones adicionales: Es útil trazar las asíntotas de las hipérbolas. Estas ayudan a delimitar la forma del hiperboloide y a dar una idea más precisa de su comportamiento en el infinito. La visualizacion 3D es crucial para entender la forma global.

Tabla Comparativa: Hiperboloide de una Hoja vs. Hiperboloide de Dos Hojas

Consultas Habituales sobre la Graficación

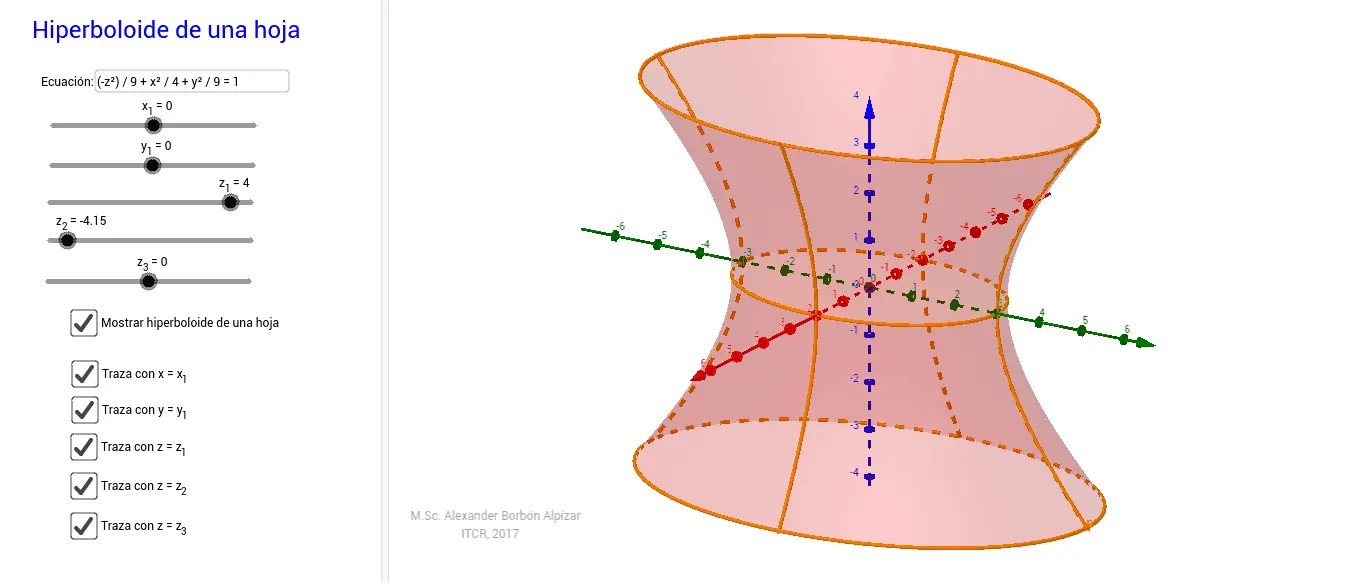

• ¿Cómo se representa el hiperboloide de una hoja en un software de graficación? La mayoría de los programas de graficación 3D (como GeoGebra, Matlab o Mathematica) permiten graficar superficies a partir de sus ecuaciones implícitas o paramétricas. Se introduce la ecuación del hiperboloide y el programa genera la representación gráfica.
• ¿Existen métodos alternativos para graficar un hiperboloide de una hoja además de las secciones cónicas? Si bien las secciones cónicas son el método más común y efectivo, se puede utilizar un enfoque paramétrico, que define las coordenadas (x, y, z) del hiperboloide como funciones de dos parámetros. Este método puede ser más complejo pero proporciona una descripción precisa de la superficie.
• ¿Cómo afecta el cambio de los parámetros a, b y c a la forma del hiperboloide? Los valores de a , b y c determinan el tamaño y la orientación del hiperboloide. Un aumento de a o b ensancha la elipse horizontal, mientras que un aumento de c aumenta la apertura de las hipérbolas verticales.

Graficar un hiperboloide de una hoja requiere una comprensión sólida de las secciones cónicas y la capacidad de visualizarlas en tres dimensiones. Combinando las elipses horizontales y las hipérbolas verticales, podemos construir una representación precisa y completa de esta maravilloso superficie.
