El malacate, un dispositivo esencial en diversas industrias, presenta una complejidad mecánica maravilloso. Aunque su estructura externa es familiar para muchos, la comprensión de su funcionamiento interno requiere un análisis detallado. Este artículo se centra en la representación gráfica de la estructura interna de un malacate, investigando sus componentes clave y su interacción para lograr el izaje y el manejo de cargas.
Componentes Internos Clave del Malacate
Antes de adentrarnos en la representación gráfica, es crucial entender los componentes principales que conforman el corazón de un malacate:
- Tambor: El elemento cilíndrico donde se enrolla el cable o la cuerda. Su diseño, diámetro y material determinan la capacidad de carga y el número de vueltas posibles. La gráfica debe mostrar su forma, dimensiones y material (acero, fundición, etc.).
- Eje: El componente central sobre el cual gira el tambor. Su resistencia y diseño son críticos para soportar las tensiones generadas durante la operación. La representación gráfica debe indicar su diámetro, material y tipo de soporte (cojinetes, bujes).
- Mecanismo de Engranajes: En la mayoría de los malacates, un sistema de engranajes reduce la velocidad de rotación y aumenta el torque, facilitando el izaje de cargas pesadas. La gráfica debe ilustrar el tipo de engranajes (cilíndricos, cónicos, helicoidales), su relación de transmisión y su disposición.
- Freno: Un componente esencial para controlar el movimiento del tambor y mantener la carga en su posición. Existen diferentes tipos de frenos (de disco, de tambor, de zapata), y la gráfica debe mostrar su ubicación, tipo y mecanismo de acción.
- Manivela o Motor: La fuente de energía que proporciona el movimiento al eje. Puede ser una manivela manual o un motor eléctrico (AC o DC). La gráfica debe mostrar su conexión al mecanismo de engranajes y su tipo.
- Caja de Engranajes: En muchos malacates, los engranajes se alojan en una caja protectora que también sirve para lubricar y mantener los componentes. La gráfica debe mostrar la caja de engranajes y su relación con los demás componentes.
- Carretel (en algunos modelos): Algunos malacates incorporan un carretel para enrollar y almacenar el cable de forma ordenada. La gráfica debe incluirlo si es aplicable.
Representación Gráfica de la Estructura Interna
Para una representación gráfica efectiva, se recomiendan diferentes enfoques:
- Diagrama Esquemático: Un dibujo simplificado que muestra los componentes principales y sus conexiones, sin detalles excesivos. Ideal para comprender el flujo de energía y el funcionamiento general.
- Diagrama Explotado: Una vista que muestra los componentes separados, permitiendo visualizar su disposición y la interacción entre ellos. Útil para entender el ensamblaje y el mantenimiento.
- Corte Transversal: Una sección transversal del malacate que muestra la disposición interna de los componentes en un plano. Ideal para entender el espacio interior y la relación entre el tambor, el eje y los engranajes.
- Vista 3D: Una representación tridimensional que proporciona una visión completa de la estructura interna. Permite visualizar la geometría de los componentes y su interacción espacial.
Ejemplo de Representación (Diagrama Esquemático)
En un diagrama esquemático, se podrían representar los componentes con símbolos simples. Por ejemplo:
- Tambor: un cilindro
- Eje: una línea gruesa
- Engranajes: círculos concéntricos
- Freno: un símbolo de freno
- Manivela/Motor: un círculo con una flecha
Las flechas indicarían la dirección de rotación y el flujo de potencia. Se podrían agregar etiquetas para identificar cada componente.
Consultas Habituales y Consideraciones
Al graficar la estructura interna de un malacate, es importante considerar las consultas habituales relacionadas con su diseño y funcionamiento:

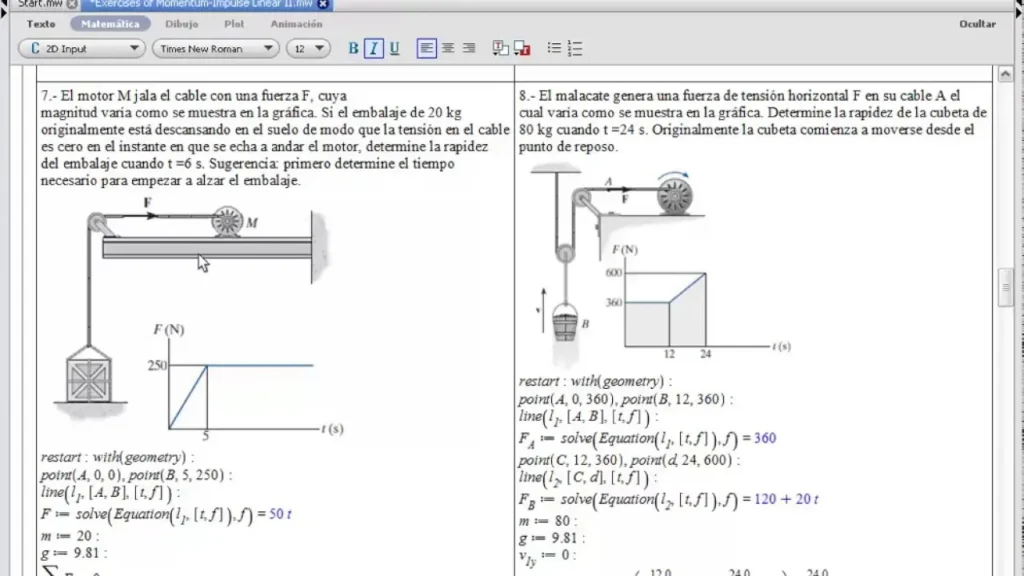

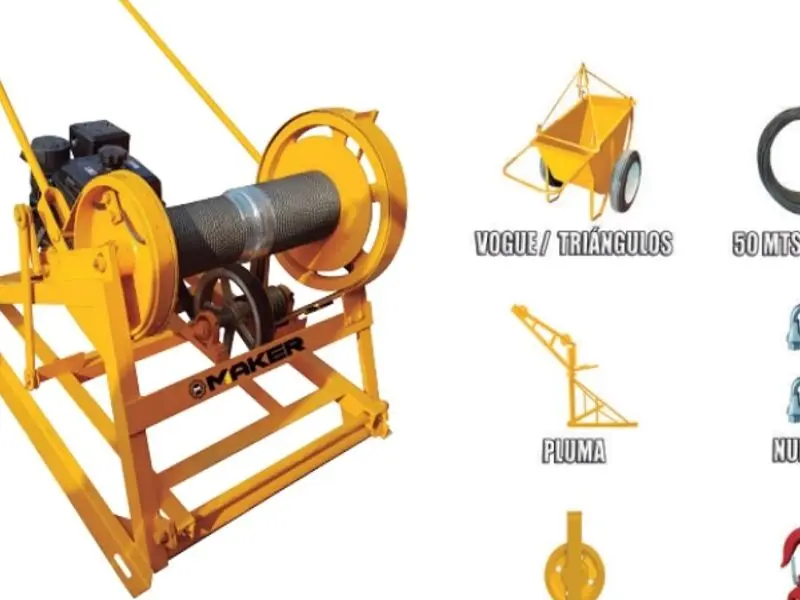

¿Cuántas vueltas debe mantenerse como mínimo en el tambor del malacate?
El número mínimo de vueltas depende de la aplicación y el tipo de malacate. Generalmente, se recomienda mantener al menos una o dos vueltas de cable en el tambor para evitar que se desenrolle completamente y para asegurar un buen agarre.
¿Cómo liberar un malacate?
El procedimiento para liberar un malacate varía según el tipo y el modelo. Generalmente, implica desactivar el freno y utilizar la manivela o el motor para desenrollar el cable. La gráfica debe mostrar el mecanismo de liberación del freno.

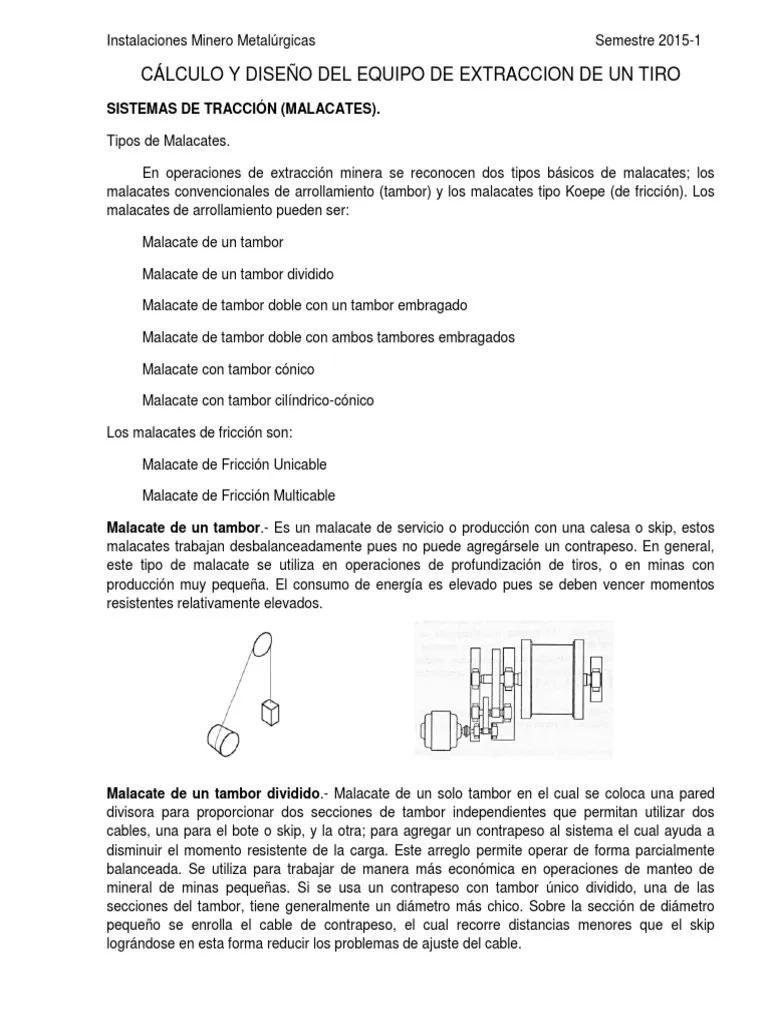

¿Qué función cumple un malacate?
Un malacate sirve para izar, tirar o enrollar cables, cuerdas o cadenas, permitiendo el movimiento de cargas pesadas. Su función principal es la de proporcionar una ventaja mecánica para realizar tareas que requieren fuerza considerable.
¿Cuánto soporta un malacate?
La capacidad de carga de un malacate se indica en su especificación técnica y depende del diámetro del tambor, el material del cable y el diseño del mecanismo de engranajes y freno. La gráfica puede incluir una etiqueta que indique la capacidad de carga máxima.
Tabla Comparativa de Tipos de Malacates
| Tipo de Malacate | Características | Ventajas | Desventajas |
|---|---|---|---|
| Manual | Operación manual, menor costo | Simple, económico | Limitado en capacidad de carga y velocidad |
| Eléctrico | Motor eléctrico, mayor capacidad de carga | Mayor eficiencia, mayor velocidad | Mayor costo, requiere fuente de alimentación |
| Hidráulico | Sistema hidráulico, alta fuerza | Fuerza excepcional, control preciso | Costo elevado, requiere mantenimiento regular |
Conclusión
La representación gráfica de la estructura interna de un malacate es fundamental para comprender su funcionamiento y diseño. Utilizando diferentes técnicas de dibujo, como diagramas esquemáticos, diagramas explotados o vistas 3D, se puede generar una visualización clara y precisa de los componentes y su interacción. Considerar las consultas habituales y las especificaciones técnicas garantiza una representación completa y útil.
