Cómo se grafica un sistema de ecuaciones

Los sistemas de ecuaciones son un conjunto de dos o más ecuaciones que comparten las mismas variables. Resolver un sistema de ecuaciones significa encontrar los valores de las variables que satisfacen simultáneamentetodas las ecuaciones del sistema. Una forma poderosa de visualizar y comprender la solución de un sistema de ecuaciones es mediante su representación gráfica. En este artículo, exploraremos diferentes métodos para graficar sistemas de ecuaciones, enfocándonos en sistemas de dos ecuaciones con dos variables, aunque los conceptos se pueden extender a sistemas más complejos.

Sistemas de Ecuaciones Lineales: Graficación

Los sistemas de ecuaciones lineales son aquellos en los que cada ecuación representa una línea recta en un plano cartesiano. La solución del sistema se encuentra en el punto de intersección de las líneas, si es que existe. Existen tres casos posibles:

• Una única solución: Las líneas se intersecan en un único punto. Las coordenadas de este punto representan la solución del sistema.
• Infinitas soluciones: Las líneas son coincidentes (es decir, representan la misma recta). Cualquier punto sobre la línea es una solución del sistema.
• Ninguna solución: Las líneas son paralelas y nunca se intersecan. No existe un punto que satisfaga ambas ecuaciones simultáneamente.

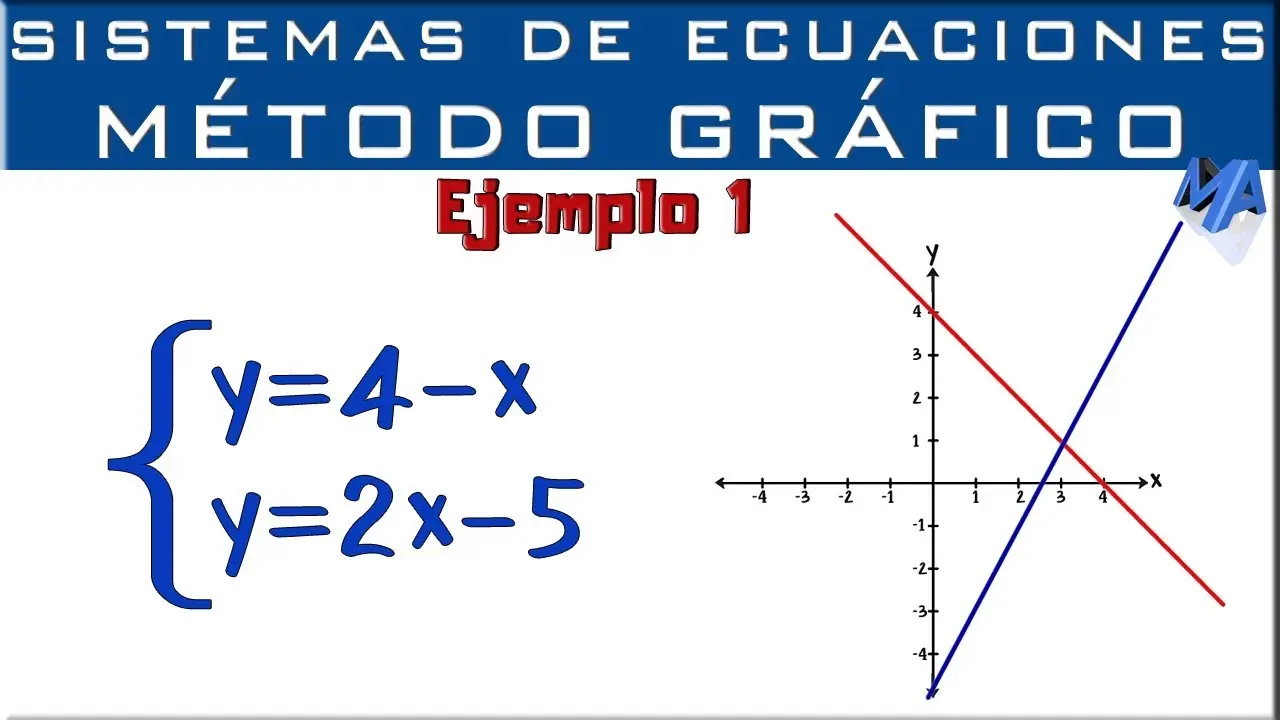

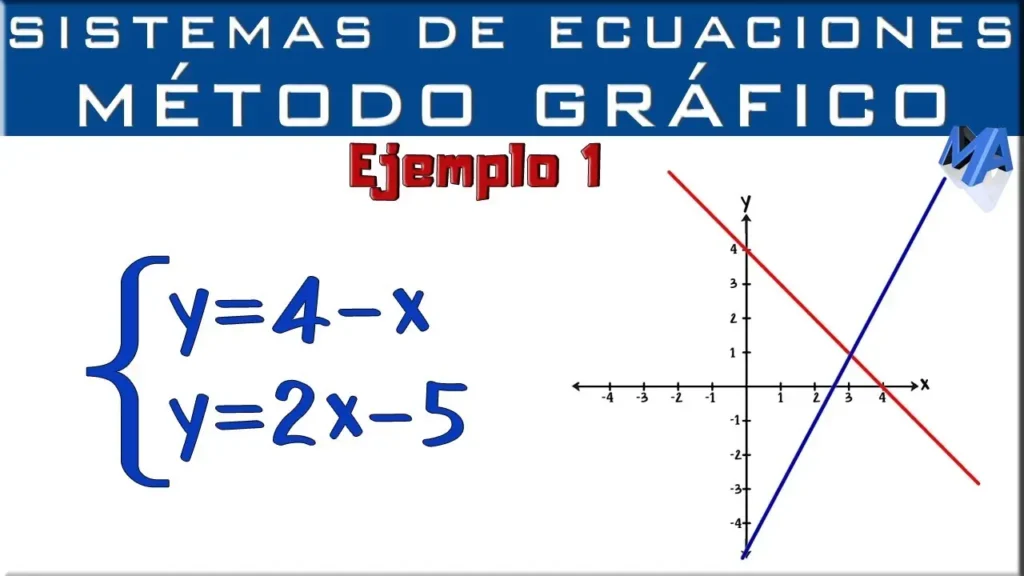

Método de la Intersección

Este es el método más directo. Para graficar cada ecuación lineal, se pueden utilizar diferentes técnicas:

1. Método de la pendiente y la ordenada al origen: Se escribe la ecuación en la forma y = mx + b , donde m es la pendiente y b es la ordenada al origen (el punto donde la línea cruza el eje y). Se grafica el punto (0, b) y luego se utiliza la pendiente para encontrar otros puntos de la línea.
2. Método de las intersecciones con los ejes: Se determinan los puntos donde la línea cruza los ejes x e y, haciendo y = 0 para encontrar la intersección con x y x = 0 para encontrar la intersección con y. Se unen estos dos puntos para obtener la línea.
3. Método de la tabla de valores: Se asigna valores a x y se calculan los correspondientes valores de y . Se grafican los puntos (x, y) y se unen para formar la línea.

Una vez graficadas ambas ecuaciones, la coordenada del punto de intersección representa la solución del sistema. Por ejemplo, si las líneas se intersectan en el punto (2, 3), entonces x = 2y y = 3es la solución del sistema.

Ejemplo de Graficación de un Sistema de Ecuaciones Lineales

Consideremos el sistema:

x + y = 5

x - y = 1

Para graficar la primera ecuación ( x + y = 5), podemos usar el método de las intersecciones con los ejes: si x = 0, entonces y = 5; si y = 0, entonces x = 5. Los puntos (0, 5) y (5, 0) nos permiten graficar la línea. Para la segunda ecuación ( x - y = 1), si x = 0, entonces y = -1; si y = 0, entonces x = 1. Los puntos (0, -1) y (1, 0) nos permiten graficar la segunda línea. Al graficar ambas líneas, observamos que se intersecan en el punto (3, 2). Por lo tanto, la solución del sistema es x = 3e y = 2.

Sistemas de Ecuaciones No Lineales: Graficación

Los sistemas de ecuaciones no lineales involucran ecuaciones que no representan líneas rectas. Pueden ser parábolas, circunferencias, elipses, hipérbolas, etc. La graficación de estos sistemas es similar, pero la interpretación de las soluciones puede ser más compleja. Un sistema no lineal puede tener:

• Varias soluciones: Las curvas pueden intersecarse en más de un punto.
• Ninguna solución: Las curvas no se intersecan.

Ejemplo de Graficación de un Sistema de Ecuaciones No Lineales

Consideremos el sistema:

x² + y² = 9(una circunferencia)

y = x + 1(una línea recta)

La primera ecuación representa una circunferencia con centro en el origen (0, 0) y radio La segunda ecuación es una línea recta. Al graficar ambas, se observa que se intersecan en dos puntos, lo que indica que el sistema tiene dos soluciones. Las coordenadas de esos puntos de intersección representan las soluciones del sistema.

Consultas Habituales sobre la Graficación de Sistemas de Ecuaciones

¿Cómo se grafica un sistema de tres ecuaciones con tres variables? La representación gráfica de un sistema de tres ecuaciones con tres variables requiere un espacio tridimensional. Cada ecuación representa un plano en este espacio, y la solución (si existe) es el punto de intersección de los tres planos. La visualización se vuelve más compleja, y a menudo se utilizan métodos algebraicos para resolver este tipo de sistemas.

¿Qué pasa si el sistema de ecuaciones no tiene solución? Gráficamente, esto se representa como líneas paralelas (en el caso de dos ecuaciones con dos variables) o planos que no se intersecan (en el caso de tres ecuaciones con tres variables). No existe un punto que satisfaga todas las ecuaciones simultáneamente.

¿Cómo se identifica el número de soluciones de un sistema de ecuaciones a partir de su gráfica? El número de puntos de intersección entre las curvas (o superficies) representa el número de soluciones del sistema. Si las curvas no se intersecan, el sistema no tiene solución. Si las curvas son coincidentes, el sistema tiene infinitas soluciones.

Tabla Comparativa de Métodos de Graficación

Conclusión

La graficación de sistemas de ecuaciones es una herramienta visual muy útil para comprender y resolver sistemas, tanto lineales como no lineales. Aunque la complejidad aumenta con el número de variables, la idea fundamental de buscar los puntos de intersección permanece constante. Dominar los diferentes métodos de graficación y la interpretación de los resultados es esencial para el estudio del álgebra y otras áreas de las matemáticas y la ciencia.
