Cómo se grafica un toro

El toro, en geometría, es una superficie de revolución maravilloso con diversas aplicaciones en matemáticas, física y otras disciplinas. Aprender a graficar un toro, sin embargo, requiere comprender su estructura interna y las ecuaciones que lo definen. Este artículo proporciona una explicación detallada del proceso, investigando diferentes perspectivas y abordajes.

La estructura interna del toro

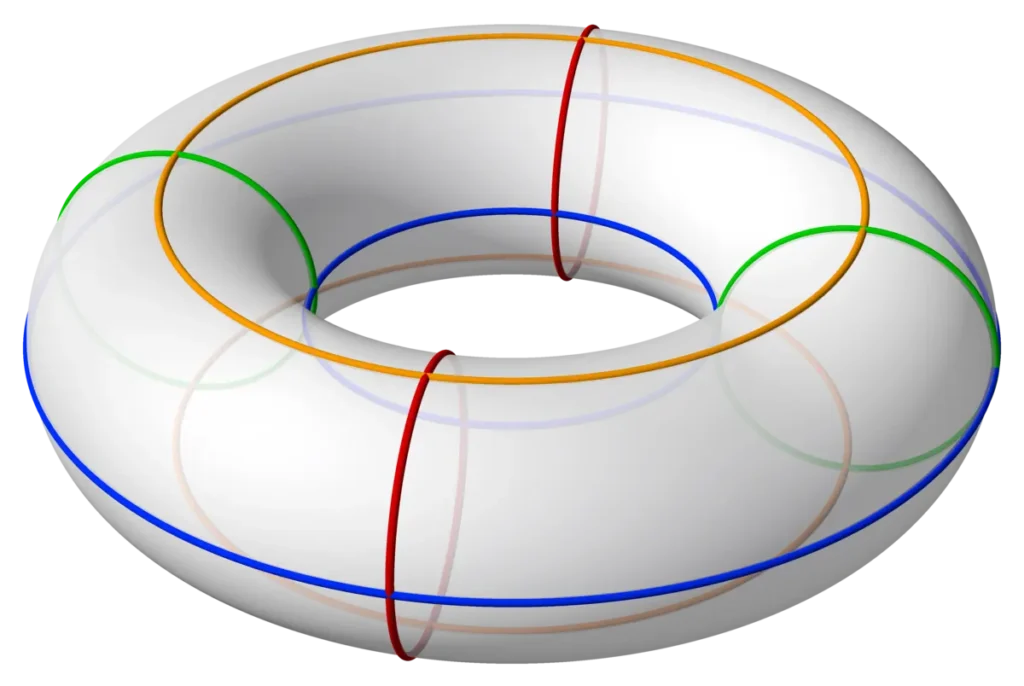

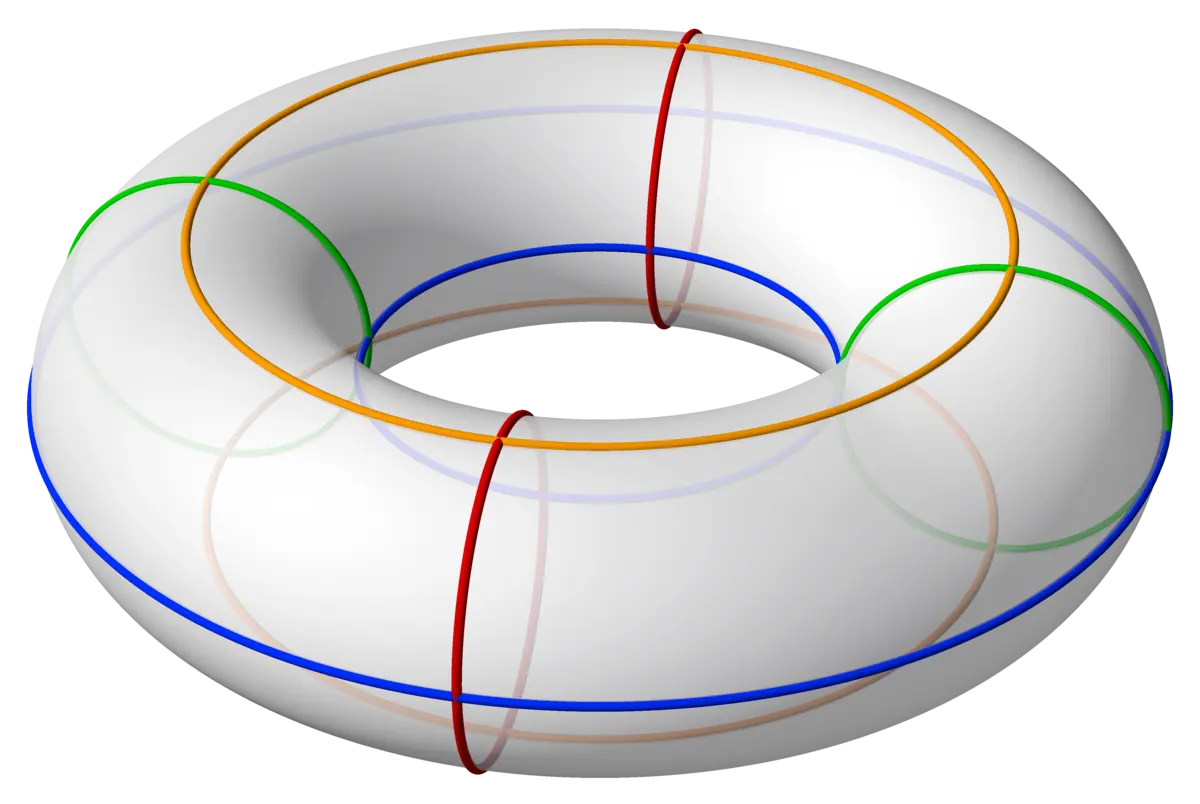

Antes de graficar un toro, debemos comprender su estructura geométrica. Un toro se genera al girar una circunferencia alrededor de una línea recta que no la interseca. Esta circunferencia se conoce como el círculo generatriz, mientras que la línea recta es el eje de revolución. Dos parámetros clave definen la forma del toro: R, la distancia del centro del círculo generatriz al eje de revolución, y r, el radio del círculo generatriz. La relación entre R y r determina el tipo de toro:

• R > r: Toro anular (forma de rosquilla)
• R = r: Toro de cuerno (forma de cuerno de toro)
• R < r: Toro de huso (forma de huso)

Estas diferentes relaciones nos dan una idea de la variedad de formas que un toro puede adoptar. Para entender completamente la gráfica, es crucial tener en cuenta esta variabilidad.

Ecuaciones paramétricas del toro

Una forma efectiva de graficar un toro es utilizando ecuaciones paramétricas. Estas ecuaciones describen las coordenadas (x, y, z) de cada punto de la superficie en términos de dos parámetros, generalmente denotados como θ y φ, que varían de 0 a 2π. Las ecuaciones son:

{ x = cos θ ⋅ (R + r cos φ)
y = sen θ ⋅ (R + r cos φ)
z = r sen φ

Donde:

• R es la distancia desde el centro del toro hasta el centro del círculo generatriz.
• r es el radio del círculo generatriz.
• θ es el ángulo de rotación alrededor del eje z.
• φ es el ángulo de rotación alrededor del círculo generatriz.

Al variar θ y φ a través de sus rangos, estas ecuaciones generan todos los puntos de la superficie del toro. La manipulación de R y r permite generar diferentes tipos de toros.

Ecuación cartesiana del toro

También es posible representar un toro mediante una ecuación cartesiana, aunque es más compleja. Para un toro cuyo eje de revolución coincide con el eje z, la ecuación es:

(R - √(x² + y²))² + z² = r²

Esta ecuación relaciona directamente las coordenadas cartesianas (x, y, z) sin la necesidad de parámetros. Sin embargo, las ecuaciones paramétricas suelen ser más convenientes para la representación gráfica.

Graficación del toro: Métodos y Herramientas

Existen diversas maneras de graficar un toro, dependiendo de las herramientas disponibles. Algunos métodos incluyen:

• Software matemático: Programas como Mathematica, MATLAB, o incluso calculadoras gráficas avanzadas permiten graficar directamente las ecuaciones paramétricas o cartesianas del toro. Estos programas ofrecen un control preciso sobre los parámetros y permiten la generación de imágenes tridimensionales de alta calidad.
• Lenguajes de programación: Lenguajes como Python, con librerías como Matplotlib o Mayavi, permiten generar gráficos 3D a partir de las ecuaciones paramétricas. Esto brinda mayor flexibilidad y control sobre la visualización.
• Software de modelado 3D: Programas de modelado 3D, aunque no basados en ecuaciones matemáticas explícitas, permiten crear toros mediante herramientas de revolución y extrusión. Esto es útil para visualizar la forma del toro y realizar modificaciones geométricas.

Consideraciones para la Graficación

Al graficar un toro, es importante considerar los siguientes aspectos:

• Precisión: Una mayor densidad de puntos en la gráfica resultará en una representación más suave y precisa de la superficie del toro. Esto puede requerir un mayor tiempo de cálculo.
• Escala: La elección adecuada de la escala de los ejes es crucial para visualizar correctamente la forma del toro. Una escala inadecuada puede distorsionar la forma y dificultar su interpretación.
• Tipo de toro: La relación entre R y r influye significativamente en la forma del toro. Experimentar con diferentes valores de estos parámetros permite explorar la diversidad de formas que un toro puede tener.

Aplicaciones del Toro

El toro tiene aplicaciones en diversas áreas, incluyendo:

• Topología: El toro es un objeto fundamental en topología, con propiedades geométricas interesantes que se utilizan para estudiar superficies.
• Física: El toro se utiliza en física para modelar sistemas como el tokamak (para fusión nuclear) y en óptica con lentes tóricas.
• Videojuegos: La geometría del toro se utiliza en la creación de entornos virtuales para videojuegos, creando la ilusión de un espacio continuo y sin bordes.

Comprender cómo graficar un toro es esencial para aplicaciones en estas y otras disciplinas. La capacidad de visualizar esta superficie de revolución permite una mejor comprensión de sus propiedades y facilita su aplicación en diversos contextos.

Consultas habituales sobre la graficación del toro

Algunas consultas habituales que surgen al graficar un toro incluyen:

• ¿Cómo se grafica un toro en 3D? Utilizando software o lenguajes de programación que permitan graficar ecuaciones paramétricas o cartesianas en tres dimensiones.
• ¿Cómo se cambia la forma del toro? Modificando los valores de R y r en las ecuaciones paramétricas o cartesianas.
• ¿Qué software se recomienda para graficar un toro? Mathematica, MATLAB, Python con librerías como Matplotlib o Mayavi, o software de modelado 3D.

Esperamos que esta tutorial haya aclarado cómo graficar un toro. Recuerda que la práctica y la experimentación con diferentes parámetros son clave para dominar esta técnica.
