Los vectores son herramientas matemáticas fundamentales en diversos campos, desde la física hasta la programación. Comprender cómo se grafican es esencial para visualizar y trabajar con estas magnitudes. Este artículo proporciona una información sobre la representación gráfica de vectores, incluyendo sus diferentes tipos y aplicaciones.
Elementos de un vector
Antes de abordar la gráfica, debemos entender los componentes clave de un vector:
- Módulo: La longitud del vector. Se representa como una distancia.
- Dirección: La orientación del vector en el espacio. Se mide como un ángulo con respecto a un eje de referencia.
- Sentido: La dirección en la que apunta el vector, indicado por una flecha en la representación gráfica.
Representación gráfica de vectores
La representación gráfica de un vector se realiza mediante una flecha. La longitud de la flecha representa el módulo del vector, la inclinación de la flecha representa su dirección, y la punta de la flecha indica su sentido.
Vectores en dos dimensiones

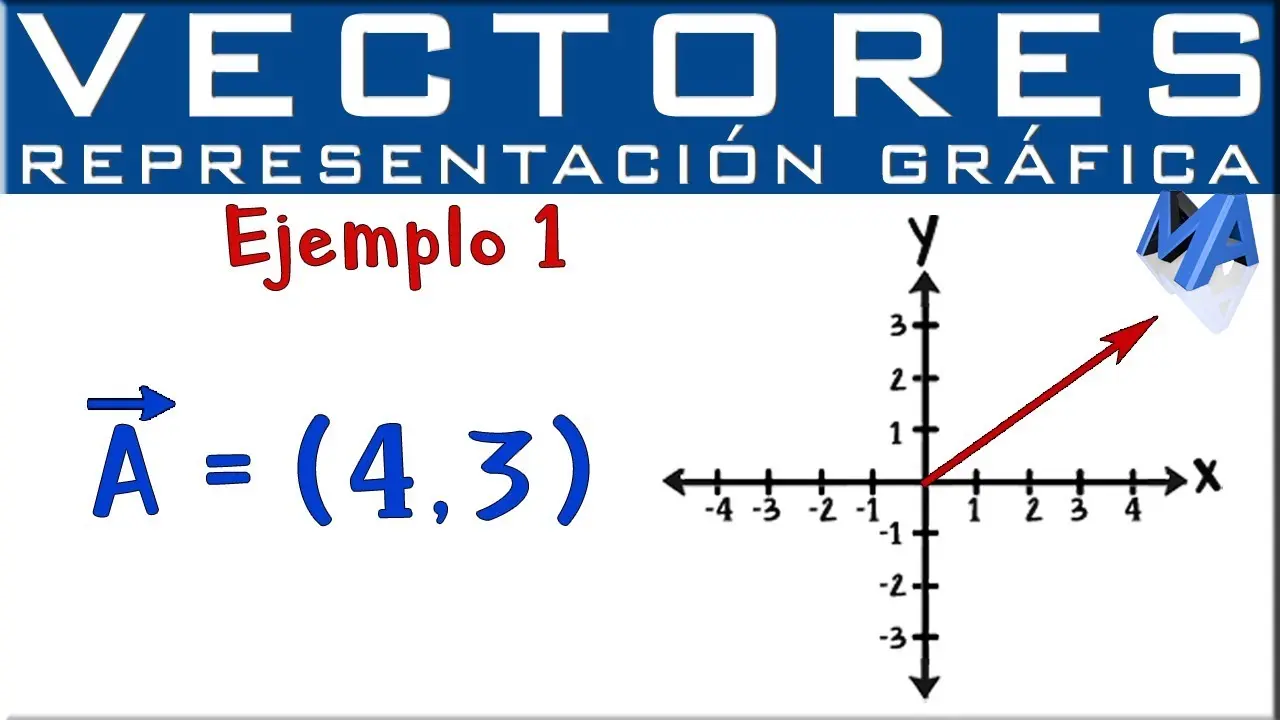

En un plano cartesiano (con ejes x e y), un vector se representa con su punto inicial en el origen (0,0) y su punto final en las coordenadas (x, y) que definen el vector. El módulo se calcula utilizando el teorema de Pitágoras: Módulo = √(x² + y²)
Por ejemplo, un vector con coordenadas (3, 4) se representa con una flecha que parte del origen (0,0) y termina en el punto (3, 4). Su módulo sería √(3² + 4²) =
Vectores en tres dimensiones
En un espacio tridimensional (con ejes x, y, z), la representación se vuelve más compleja, pero el principio es el mismo. Se utiliza un sistema de coordenadas tridimensional para ubicar el punto final del vector, y el módulo se calcula con una extensión del teorema de Pitágoras: Módulo = √(x² + y² + z²)
Escalas en la representación gráfica
Es importante usar escalas apropiadas para representar vectores gráficamente. Si el módulo del vector es muy grande, se debe utilizar una escala para reducir su tamaño en el dibujo, manteniendo la proporción entre el módulo y la longitud de la flecha.
Tipos de vectores y sus representaciones
Existen diferentes tipos de vectores, cada uno con características específicas que influyen en su representación gráfica:
| Tipo de vector | Características | Representación gráfica |
|---|---|---|
| Vector unitario | Módulo igual a | Flecha de longitud unitaria. |
| Vector libre | No tiene un punto de aplicación específico. | Se representa como una flecha sin un punto de inicio fijo. |
| Vector fijo (o ligado) | Tiene un punto de aplicación específico. | La flecha se dibuja con su origen en el punto de aplicación. |
| Vectores colineales | Mismos puntos de aplicación y misma dirección. | Flechas que comparten la misma línea de acción. |
| Vectores concurrentes | Puntos de aplicación que coinciden. | Flechas con orígenes en el mismo punto. |
| Vectores paralelos | Misma dirección, diferente punto de aplicación. | Flechas paralelas. |
| Vectores opuestos | Mismo módulo y dirección, sentido opuesto. | Dos flechas de igual longitud sobre la misma recta, pero en sentido contrario. |
Operaciones con vectores y su representación gráfica
Las operaciones con vectores, como la suma y la resta, también se pueden representar gráficamente:
Suma de vectores (método del paralelogramo)
Para sumar dos vectores, se colocan con origen común. Se completa un paralelogramo, y la diagonal del paralelogramo desde el origen común representa la suma de los dos vectores.
Suma de vectores (método del triángulo)
Se coloca el origen del segundo vector en la punta del primer vector. La resultante es el vector que une el origen del primer vector con la punta del segundo.
Resta de vectores
Restar un vector es equivalente a sumar su opuesto. Se representa gráficamente sumando el vector opuesto al segundo vector usando cualquiera de los métodos de suma.
Aplicaciones de la representación gráfica de vectores
La representación gráfica de vectores es fundamental en diversas aplicaciones, incluyendo:
- Física: Representación de fuerzas, velocidades, aceleraciones, campos eléctricos y magnéticos.
- Ingeniería: Análisis de estructuras, diseño de mecanismos y resolución de problemas de estática y dinámica.
- Informática: Gráficos por computadora, modelado 3D y juegos.
- Cartografía: Representación de desplazamientos y rutas.
Consultas habituales sobre la gráfica de vectores
- ¿Cómo se representa un vector nulo? Se representa como un punto.
- ¿Cómo se determina la dirección de un vector? Se determina mediante el ángulo que forma con un eje de referencia.
- ¿Qué es un vector coplanario? Es un vector que se encuentra en el mismo plano que otros vectores.
- ¿Cómo se representa la suma de tres o más vectores? Se puede utilizar el método del polígono, donde se van colocando los vectores uno a continuación del otro, y el vector resultante une el origen del primero con la punta del último.
La comprensión de la representación gráfica de vectores es crucial para una adecuada comprensión de conceptos en física, matemáticas e ingeniería. La práctica y la visualización son claves para dominar este tema.
