La representación gráfica de una bomba de agua, sin mostrar su estructura externa, se simplifica mediante símbolos normalizados que indican su función y tipo. Estos símbolos, ampliamente utilizados en esquemas hidráulicos, permiten una rápida comprensión del sistema sin necesidad de detalles constructivos.

Índice
  1. Símbolos básicos de bombas de agua
    1. Detalles adicionales en la simbología
  2. Normas y estandarización
    1. Interpretación de símbolos en esquemas
  3. Consultas habituales sobre la simbología de bombas de agua
  4. Tabla comparativa de símbolos de bombas

Símbolos básicos de bombas de agua

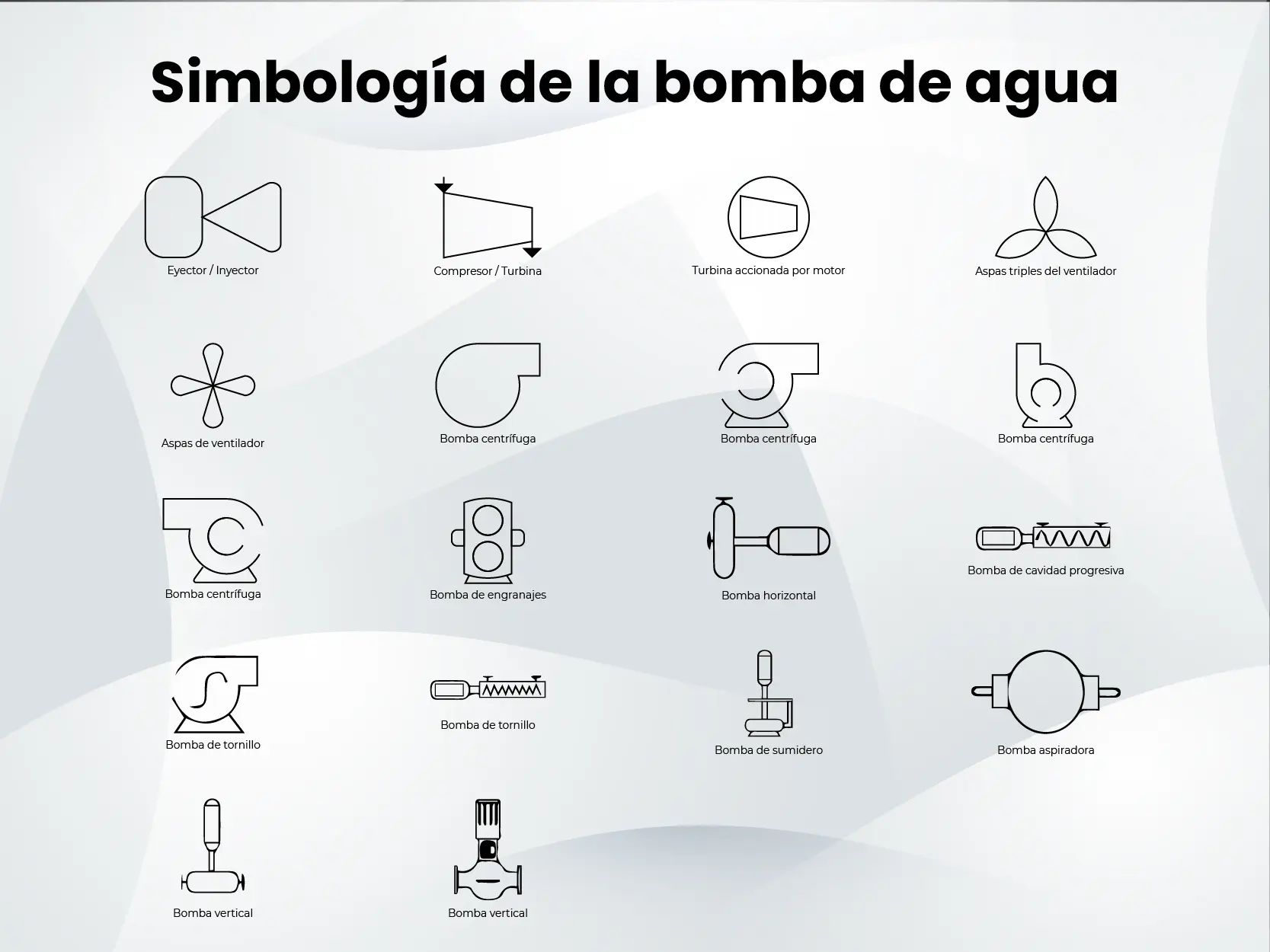

El símbolo fundamental para cualquier bomba, incluyendo las bombas de agua, es un círculo. Este círculo representa el cuerpo de la bomba. A partir de este círculo básico, se añaden elementos para especificar el tipo de bomba:

  • Bomba de desplazamiento fijo: Un triángulo sólido dentro o junto al círculo, apuntando hacia la salida de la bomba, indica una bomba de desplazamiento fijo. Este tipo de bomba entrega un caudal constante para una velocidad de rotación determinada.
  • Bomba de desplazamiento variable: Una flecha larga que cruza el círculo señala una bomba de desplazamiento variable. Esto indica que el caudal se puede ajustar modificando el desplazamiento interno de la bomba.
  • Bomba de desplazamiento variable con compensación de presión: Similar a la anterior, pero con una flecha corta adicional dentro del círculo. Esta flecha indica que el desplazamiento se ajusta automáticamente en función de la presión de salida, manteniendo una presión constante.
  • Bomba de desplazamiento variable sobre centro: Se representa de forma similar a las bombas de desplazamiento variable, pero su uso suele estar relacionado con transmisiones hidráulicas, pudiendo invertir el sentido de bombeo.

Detalles adicionales en la simbología

La simbología puede incluir elementos adicionales para especificar detalles de funcionamiento. Por ejemplo, una línea punteada puede representar una línea de control, y las flechas indican la dirección del flujo del fluido.

Normas y estandarización

La representación de símbolos para componentes hidráulicos, incluyendo las bombas de agua, está estandarizada mediante normas internacionales, como la ISO 121Estas normas garantizan la uniformidad en la interpretación de los diagramas hidráulicos, facilitando la comunicación entre profesionales del sector.

Interpretación de símbolos en esquemas

Para interpretar correctamente un esquema hidráulico, es esencial comprender la simbología empleada. La norma ISO 1219 define una serie de símbolos para diferentes componentes, incluyendo:

como se grafica una bomba de agua en simbolo - Cómo se simboliza una bomba de agua

  • Válvulas: Se representan mediante cuadrados que indican las vías de entrada y salida, y las posiciones de funcionamiento.
  • Filtros: Se simbolizan con un círculo con una línea quebrada en su interior.
  • Tanques: Se representan mediante un rectángulo, a veces con líneas que indican el nivel del líquido.
  • Motores hidráulicos: Similares a las bombas, pero con la flecha indicando la dirección del trabajo mecánico.

La correcta interpretación de estos símbolos permite comprender el funcionamiento del sistema hidráulico y realizar tareas de mantenimiento, diagnóstico y reparación.

Consultas habituales sobre la simbología de bombas de agua

Las consultas más frecuentes sobre la simbología de bombas de agua incluyen:

  • ¿Cómo diferenciar una bomba de agua de un compresor de aire? La principal diferencia radica en el tipo de triángulo. Un triángulo sólido indica una bomba de agua (líquido), mientras que un triángulo abierto indica un compresor de aire (gas).
  • ¿Qué significa la flecha en el símbolo de la bomba? La flecha indica la dirección de flujo del fluido (agua).
  • ¿Existen símbolos para diferentes tipos de bombas de agua? Sí, existen símbolos para bombas centrífugas, bombas de desplazamiento positivo, etc. Cada tipo de bomba puede tener un símbolo específico para indicar sus características.

Tabla comparativa de símbolos de bombas

Tipo de Bomba Símbolo Descripción
Desplazamiento Fijo Círculo con triángulo sólido Caudal constante para una velocidad dada
Desplazamiento Variable Círculo con flecha diagonal Caudal ajustable
Desplazamiento Variable con Compensación de Presión Círculo con flecha diagonal y flecha pequeña Caudal ajustable, presión de salida constante
Sobre Centro Círculo con flecha diagonal, indicando reversibilidad Posibilidad de invertir el sentido de bombeo

La correcta interpretación de estos símbolos es fundamental para la comprensión y el correcto funcionamiento de cualquier sistema hidráulico que incluya una bomba de agua.

La simbología para una bomba de agua, simplificando su representación gráfica, es esencial para la legibilidad e interpretación rápida de esquemas hidráulicos. La estandarización a través de normas como la ISO 1219 asegura la uniformidad en la representación y la fácil comprensión a nivel internacional.
