Cómo se grafica una cámara frigorífica: dibujo técnico de la estructura interna

16/01/2016

Valoración: 4.15 (1230 votos)

Las cámaras frigoríficas son estructuras esenciales en diversos sectores, desde la industria alimentaria hasta la farmacéutica. Su diseño y construcción requieren precisión, y un dibujo técnico detallado de su estructura interna es fundamental para la correcta instalación y funcionamiento. Este artículo se centra en cómo graficar la estructura interna de una cámara frigorífica mediante un dibujo técnico, omitiendo la estructura exterior.

Índice
  1. Elementos Clave en el Dibujo Técnico
  2. Tipos de Dibujos Técnicos
  3. Normas y Escalas
  4. Software de Dibujo Técnico
  5. Tabla Comparativa de Materiales de Construcción
  6. Consideraciones Adicionales
  7. Consultas Habituales

Elementos Clave en el Dibujo Técnico

Antes de comenzar el dibujo, debemos identificar los elementos principales de la estructura interna:

  • Sistema de refrigeración: Esto incluye el evaporador, el compresor, el condensador y las tuberías de refrigerante. Su ubicación y conexiones deben representarse con claridad.
  • Aislamiento térmico: El espesor y el tipo de material aislante son críticos. En el dibujo, se debe indicar claramente el grosor del aislamiento en las paredes, el suelo y el techo.
  • Estructura interna: Esto incluye las paredes, el suelo, el techo y las puertas. Se debe especificar el material de construcción y las dimensiones exactas.
  • Estanterías y sistemas de almacenamiento: Si la cámara incluye estanterías, su ubicación, dimensiones y material deben incluirse en el dibujo.
  • Sistema de control de temperatura: El dibujo debe mostrar la ubicación de los sensores de temperatura y el sistema de control.
  • Iluminación: La ubicación de las luces interiores debe ser indicada.
  • Sistema de desescarche (si aplica): Si la cámara tiene un sistema de desescarche automático, debe representarse en el dibujo.

Tipos de Dibujos Técnicos

Existen diferentes tipos de dibujos técnicos que pueden utilizarse para representar la estructura interna de una cámara frigorífica:

  • Planta: Una vista superior que muestra la disposición de los elementos internos.
  • Alzados: Vistas laterales y frontales que muestran la altura y las dimensiones de los componentes.
  • Secciones: Vistas que muestran el interior de la cámara a través de un corte imaginario.
  • Detalles: Dibujos a mayor escala que muestran componentes específicos con mayor detalle, como las conexiones del sistema de refrigeración.

Normas y Escalas

El dibujo debe seguir las normas de dibujo técnico y utilizar una escala apropiada para que sea claro y legible. Es importante indicar la escala utilizada en el dibujo.

Software de Dibujo Técnico

Se puede utilizar software de dibujo técnico como AutoCAD, Revit o SketchUp para crear un dibujo preciso y detallado. Estos programas permiten crear dibujos en 2D y 3D, facilitando la visualización de la estructura interna.

Tabla Comparativa de Materiales de Construcción

Material Ventajas Desventajas
Paneles de acero inoxidable Resistente a la corrosión, fácil de limpiar Costo elevado
Paneles de poliuretano Excelente aislamiento térmico, ligero Menos resistente a los golpes
Paneles de poliestireno Aislamiento térmico adecuado, económico Menos resistente a la humedad

Consideraciones Adicionales

Se debe tener en cuenta lo siguiente al crear el dibujo técnico:

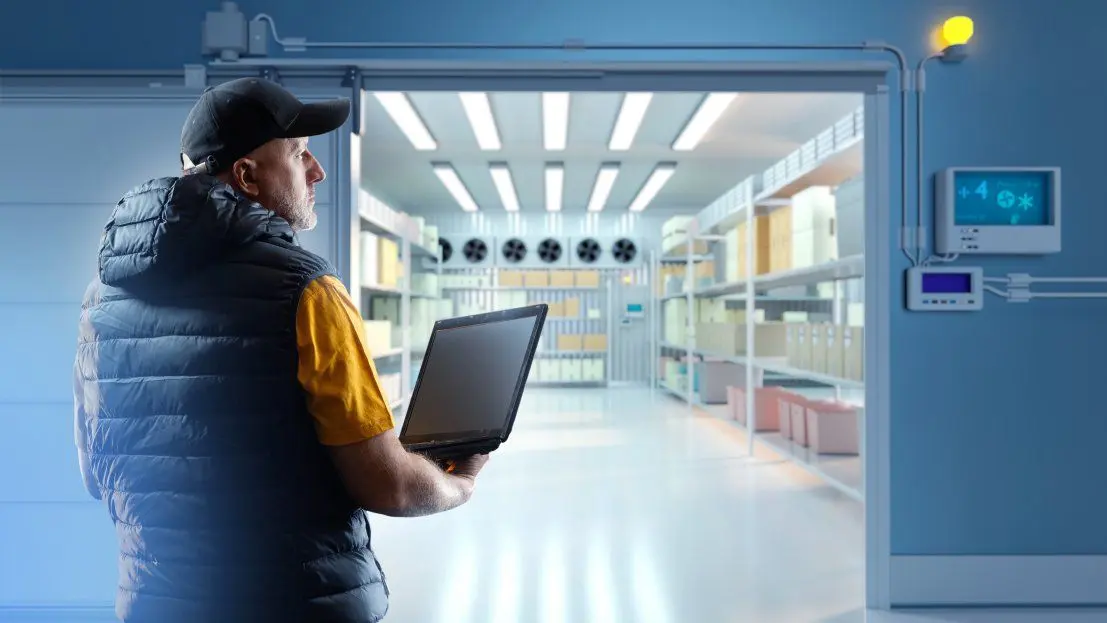

como se grafica una camara frigorifica dibujo tecnico - Cómo deben colocarse los productos en las cámaras frigoríficas

  • Normas de seguridad: El dibujo debe cumplir con las normas de seguridad para la instalación y el funcionamiento de cámaras frigoríficas.
  • Accesibilidad: Se debe asegurar que el acceso a los componentes para mantenimiento y reparación sea fácil.
  • Eficiencia energética: El diseño debe optimizar la eficiencia energética de la cámara.
  • Legibilidad: El dibujo debe ser claro, legible y fácil de entender.

Consultas Habituales

Algunas consultas habituales relacionadas con la gráfica de una cámara frigorífica son:

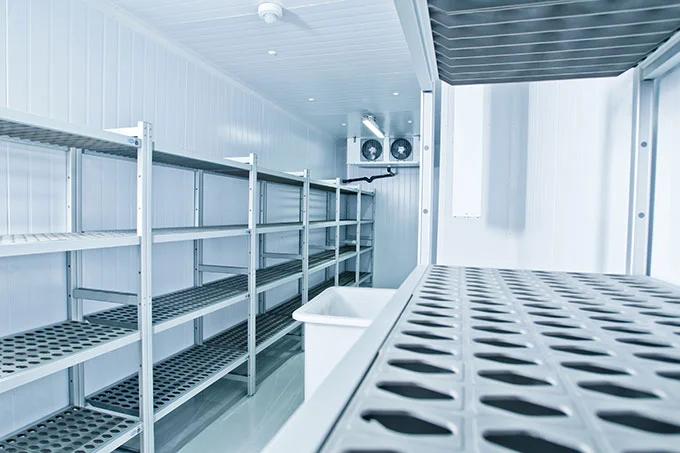

como se grafica una camara frigorifica dibujo tecnico - Qué equipo monitorea la temperatura de la cámara refrigerada

  • ¿Qué tipo de aislante se recomienda? La elección del aislante depende de varios factores, incluyendo el clima y la temperatura de funcionamiento de la cámara.
  • ¿Cuál es el grosor mínimo de aislamiento recomendado? El grosor mínimo de aislamiento se determina mediante cálculos de transferencia de calor para garantizar un rendimiento óptimo.
  • ¿Cómo se calcula la capacidad de la cámara? La capacidad de la cámara se calcula en base a sus dimensiones internas.
  • ¿Qué tipo de sistema de refrigeración es más eficiente? La elección del sistema de refrigeración depende de varios factores, incluyendo el tamaño de la cámara y el tipo de producto que se va a almacenar.

Crear un dibujo técnico preciso y detallado de la estructura interna de una cámara frigorífica es esencial para su correcta construcción y funcionamiento. Siguiendo las pautas y recomendaciones descritas en este artículo, se puede generar un dibujo que permita una instalación eficiente y un rendimiento óptimo de la cámara.
