Las cubiertas espaciales, también conocidas como mallas espaciales o estructuras tridimensionales, son sistemas estructurales complejos que desafían la concepción tradicional de la arquitectura. Su diseño y construcción requieren un profundo conocimiento de la ingeniería y el cálculo estructural. Este artículo se centra en la representación gráfica de la estructura interna de una cubierta espacial, dejando de lado su envolvente exterior.
Conceptos Fundamentales
Antes de adentrarnos en la representación gráfica, es crucial entender los componentes básicos de una malla espacial:
- Barras: Elementos lineales que conforman el esqueleto de la estructura. Trabajan principalmente a tracción o compresión, minimizando la flexión.
- Nudos: Puntos de unión entre las barras. Su diseño es crucial para la estabilidad y resistencia de la estructura. Existen diversos tipos: esféricos, cilíndricos, prismáticos y planos.
- Paneles (opcional): Elementos de cerramiento que pueden o no formar parte integral de la estructura resistente. En la representación gráfica de la estructura interna, se omiten.
Tipos de Nudos
La variedad de nudos disponibles influye en la complejidad y estética de la estructura. Algunos ejemplos incluyen:
- Nudo Trio-detic: Unión a presión sin soldadura, pernos o remaches.
- Nudo Pyramitec: Basado en pirámides prefabricadas, permite formas planas, inclinadas o curvas.
- Nudo Mero: Sistema basado en esferas de conexión con barras roscadas, que facilita el montaje.
- Nudo Ortz: Sistema con perfiles tubulares unidos por tornillos coaxiales.
- Nudo SLO: Sistema monocapa con elementos rectos de sección rectangular hueca.
Representación Gráfica de la Estructura Interna
La representación gráfica de la estructura interna de una cubierta espacial requiere un enfoque sistemático. La complejidad del diseño depende del tipo de malla y la forma de la cubierta:

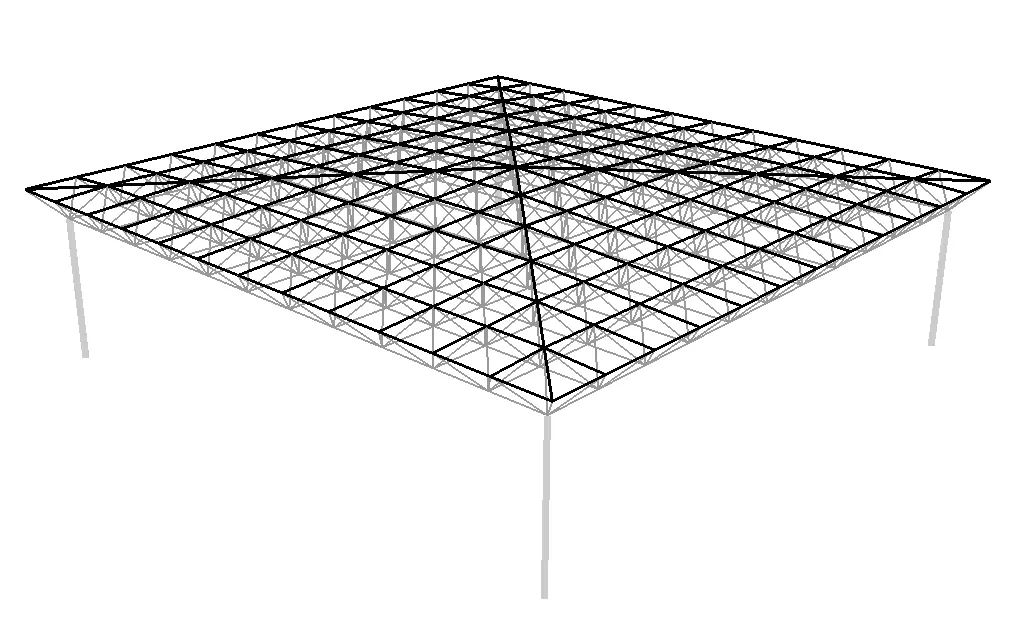

Mallas Planas
Las mallas espaciales planas se caracterizan por su simplicidad geométrica. La representación puede realizarse mediante:
- Diagramas de barras: Se dibujan líneas rectas que representan las barras y los puntos de intersección corresponden a los nudos. Se pueden utilizar diferentes colores o grosores para distinguir las barras según su función o material.
- Diagramas de nodos: Se representa cada nudo con un punto y las conexiones entre ellos indican las barras. Esta representación permite visualizar la conectividad de la estructura.
- Modelos 3D: Son ideales para visualizar la estructura en su totalidad, mostrando la disposición espacial de las barras y nudos.
Mallas Abovedadas y Esféricas
Las mallas abovedadas y esféricas presentan una mayor complejidad geométrica. La representación gráfica suele requerir:
- Proyecciones: Se pueden utilizar proyecciones ortogonales (vistas frontal, lateral y superior) para representar la estructura en diferentes perspectivas.
- Secciones: Se realizan cortes para mostrar la disposición interna de las barras en diferentes planos.
- Modelos 3D con software especializado: La complejidad de estas estructuras requiere el uso de software CAD para modelar y analizar su comportamiento.
Consideraciones para el Diseño Gráfico
Algunos aspectos importantes a considerar al representar gráficamente la estructura interna de una cubierta espacial:
- Escala: Se debe elegir una escala apropiada que permita visualizar con claridad todos los detalles sin perder la perspectiva general.
- Anotación: Se deben incluir anotaciones que indiquen la longitud, diámetro y material de las barras, así como el tipo de nudo utilizado en cada punto de unión.
- Claridad y legibilidad: El diagrama debe ser claro y fácil de interpretar, evitando la sobrecarga de información.
Métodos de Cálculo
El cálculo de una estructura espacial, fundamental para su diseño y graficación, se realiza mediante el Método Matricial de la Rigidez. Este método, aprovechando la naturaleza articulada de las uniones, simplifica el proceso, considerando las fuerzas actuando únicamente sobre los nodos.
Software de Diseño
Para el diseño y representación gráfica de cubiertas espaciales, existen programas especializados que facilitan el proceso:
- Software CAD 3D : Permiten el modelado, análisis y representación de la estructura en tres dimensiones.
- Software de Análisis Estructural : Realizan cálculos complejos de resistencia y estabilidad de la estructura.
Ventajas y Desventajas de las Cubiertas Espaciales
Las cubiertas espaciales ofrecen varias ventajas, como su capacidad para cubrir grandes luces sin soportes intermedios, su alta resistencia y su estética atractiva. Sin embargo, presentan también desventajas como su alto coste, la complejidad de su diseño y la necesidad de mano de obra especializada.
Consultas Habituales
Algunas consultas habituales sobre la graficación de cubiertas espaciales incluyen:
- ¿Cómo se representan las fuerzas internas en la estructura?
- ¿Qué software es el más adecuado para el modelado 3D?
- ¿Cómo se simplifica la representación de una estructura compleja?
- ¿Qué normas y estándares se deben seguir para el diseño gráfico?
Tabla Comparativa de Tipos de Nudos
| Tipo de Nudo | Material | Método de Unión | Ventajas | Desventajas |
|---|---|---|---|---|
| Trio-detic | Acero | Presión | Fácil instalación | Limitaciones geométricas |
| Pyramitec | Acero | Soldadura | Versatilidad | Mayor complejidad de fabricación |
| Mero | Acero | Rosca | Rápido montaje | Menos versátil en formas |
Conclusión: La graficación de una cubierta espacial requiere un profundo conocimiento de los principios de la ingeniería estructural y el uso de herramientas de diseño asistido por computadora. Una representación gráfica precisa y clara es fundamental para la correcta ejecución del proyecto. Esta tutorial proporciona una visión general de los aspectos clave a considerar durante el proceso, desde la comprensión de los elementos estructurales hasta la selección del método de representación más apropiado.
