Cómo se grafica una fuerza oblicua

26/09/2019

Valoración: 3.42 (889 votos)

Una fuerza oblicua es aquella que se aplica sobre un cuerpo con un ángulo distinto a 0° y 180° con respecto a la dirección del movimiento o desplazamiento del cuerpo. A diferencia de las fuerzas que actúan en la misma dirección del movimiento (fuerzas paralelas) o en dirección opuesta (fuerzas opuestas), las fuerzas oblicuas presentan una componente en la dirección del movimiento y otra perpendicular a ella.

Comprender cómo se grafica una fuerza oblicua es fundamental en física para analizar el movimiento de objetos y resolver problemas relacionados con fuerzas y vectores. Este proceso implica descomponer la fuerza en sus componentes rectangulares (usualmente horizontal y vertical), lo que simplifica enormemente el análisis.

Índice
  1. Representación gráfica de una fuerza oblicua
  2. Descomposición de una fuerza oblicua en sus componentes rectangulares
  3. Ejemplos de fuerzas oblicuas y su representación
    1. Ejemplo 1: Un bloque sobre una rampa
    2. Ejemplo 2: Un objeto tirado por una cuerda
  4. Consultas habituales sobre la gráfica de una fuerza oblicua
    1. ¿Cómo se determina la escala para representar la magnitud de la fuerza en el diagrama?
    2. ¿Qué sucede si el ángulo de la fuerza es mayor a 90°?
    3. ¿Cómo se suman o restan fuerzas oblicuas?
  5. Tabla comparativa: Fuerza oblicua vs. Fuerza paralela vs. Fuerza perpendicular

Representación gráfica de una fuerza oblicua

La representación gráfica de una fuerza oblicua se realiza mediante un vector. Un vector es una entidad matemática que tiene tanto magnitud (tamaño) como dirección. En el caso de una fuerza, la magnitud representa la intensidad de la fuerza (medida en Newtons, por ejemplo), y la dirección indica hacia dónde se aplica la fuerza.

Para graficar una fuerza oblicua, se siguen estos pasos:

  1. Definir el sistema de coordenadas: Se establece un sistema de coordenadas cartesianas (x, y) para representar la dirección y sentido de la fuerza. Habitualmente, la dirección horizontal se considera el eje x, y la vertical, el eje y.
  2. Determinar la magnitud y dirección de la fuerza: Se determina la intensidad de la fuerza (magnitud) y el ángulo que forma la fuerza con el eje horizontal (dirección).
  3. Dibujar el vector: Se dibuja una flecha que representa el vector fuerza. La longitud de la flecha es proporcional a la magnitud de la fuerza (se utiliza una escala para representar la magnitud), y la dirección de la flecha indica la dirección de la fuerza, formando el ángulo determinado con el eje x.

Por ejemplo, si una fuerza de 10 N se aplica con un ángulo de 30° con respecto a la horizontal, la flecha que representa la fuerza tendría una longitud proporcional a 10 N y formaría un ángulo de 30° con el eje x.

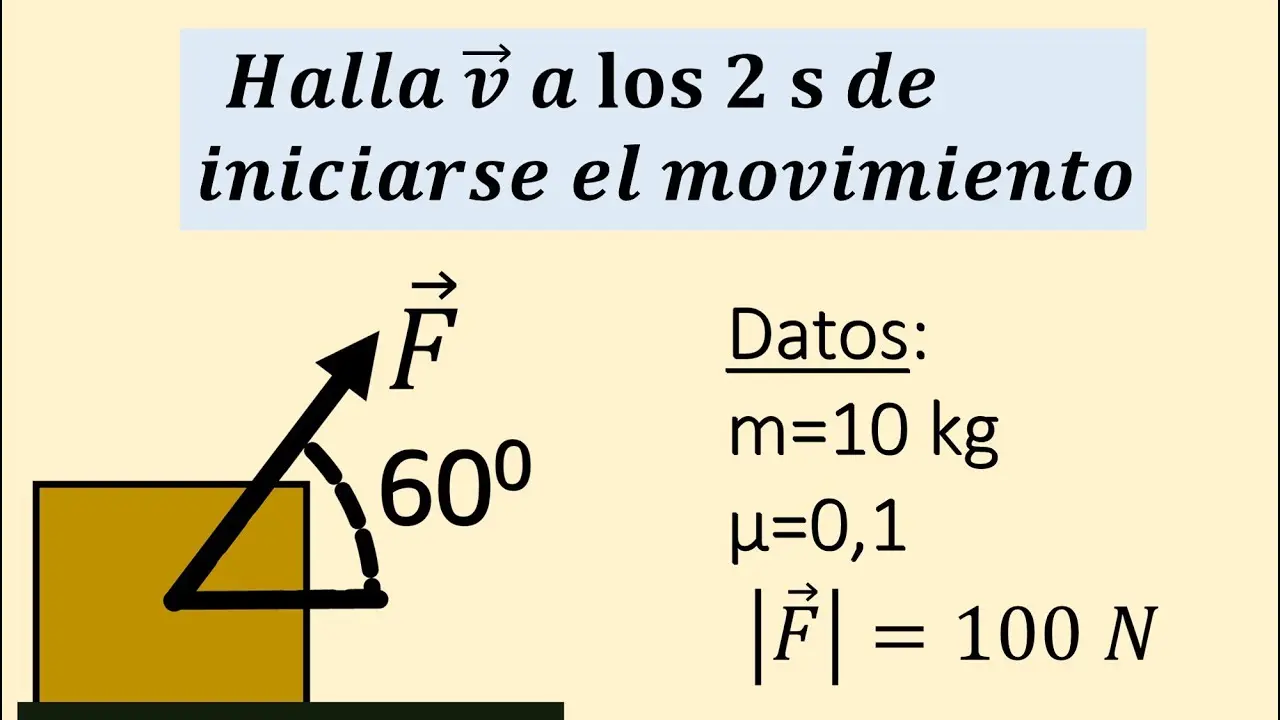

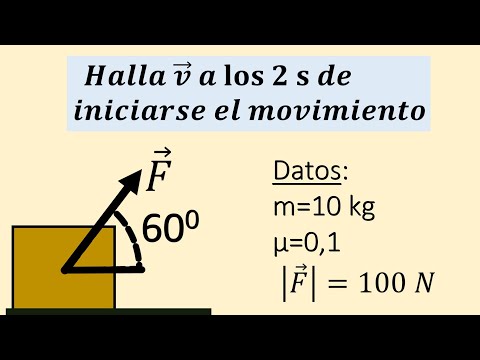

como se grafica una fuerza oblicua - Qué es una fuerza oblicua

Descomposición de una fuerza oblicua en sus componentes rectangulares

Para analizar el efecto de una fuerza oblicua, es necesario descomponerla en sus componentes rectangulares, es decir, en una componente horizontal (Fx) y una componente vertical (Fy). Esta descomposición simplifica el análisis, permitiendo aplicar las leyes de Newton de manera independiente en cada dirección.

La descomposición se realiza utilizando trigonometría:

  • Componente horizontal (Fx): Fx = F cos(θ), donde F es la magnitud de la fuerza y θ es el ángulo que forma la fuerza con el eje x.
  • Componente vertical (Fy): Fy = F sen(θ), donde F es la magnitud de la fuerza y θ es el ángulo que forma la fuerza con el eje x.

Una vez calculadas las componentes Fx y Fy, se pueden representar gráficamente como vectores en el sistema de coordenadas. La fuerza oblicua original es la resultante vectorial de sus componentes Fx y Fy. Esto significa que la fuerza oblicua puede ser reemplazada por sus componentes rectangulares sin alterar el efecto sobre el cuerpo.

Ejemplos de fuerzas oblicuas y su representación

Ejemplo 1: Un bloque sobre una rampa

Imagine un bloque sobre una rampa inclinada. La fuerza de gravedad que actúa sobre el bloque es una fuerza oblicua con respecto a la superficie de la rampa. Para analizar el movimiento del bloque, se descompone la fuerza de gravedad en dos componentes: una componente paralela a la rampa (que causa el movimiento del bloque hacia abajo) y una componente perpendicular a la rampa (que es contrarrestada por la fuerza normal de la rampa).

Ejemplo 2: Un objeto tirado por una cuerda

Si se tira de un objeto con una cuerda que forma un ángulo con la horizontal, la fuerza aplicada por la cuerda es una fuerza oblicua. Para analizar el movimiento del objeto, se descompone la fuerza de la cuerda en sus componentes horizontal y vertical. La componente horizontal causa el movimiento del objeto en la dirección horizontal, mientras que la componente vertical puede afectar la fuerza normal y la fricción.

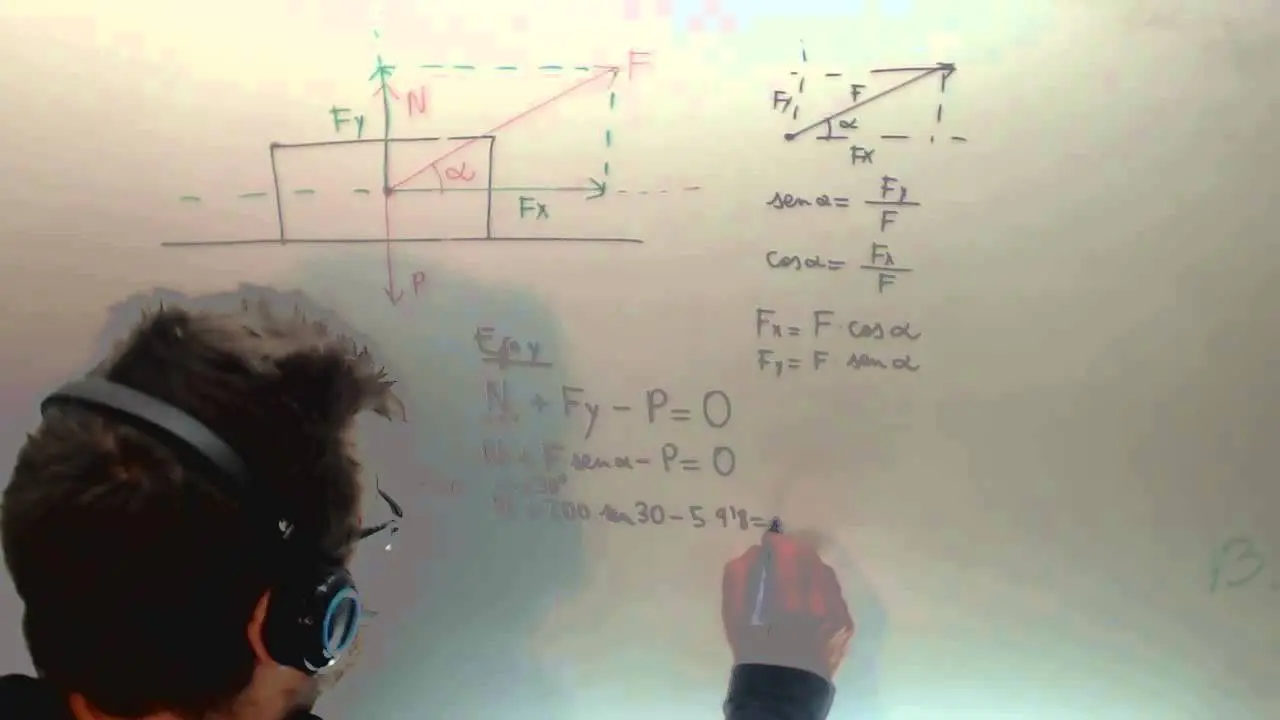

como se grafica una fuerza oblicua - Cómo se representa una fuerza en un diagrama

Consultas habituales sobre la gráfica de una fuerza oblicua

A continuación, se responden algunas consultas habituales sobre la representación gráfica de una fuerza oblicua :

¿Cómo se determina la escala para representar la magnitud de la fuerza en el diagrama?

La escala se elige arbitrariamente, pero debe ser consistente en todo el diagrama. Por ejemplo, se puede elegir una escala de 1 cm = 1 N, o 1 cm = 5 N, dependiendo del tamaño del diagrama y la magnitud de la fuerza.

¿Qué sucede si el ángulo de la fuerza es mayor a 90°?

Si el ángulo es mayor a 90°, la componente horizontal será negativa, indicando que la fuerza actúa en sentido contrario al eje x positivo. La componente vertical seguirá siendo positiva si el ángulo es menor a 180°.

¿Cómo se suman o restan fuerzas oblicuas?

Las fuerzas oblicuas se suman o restan utilizando el método del paralelogramo o el método del polígono. Estos métodos permiten determinar la resultante de varias fuerzas concurrentes (que actúan en el mismo punto).

Tabla comparativa: Fuerza oblicua vs. Fuerza paralela vs. Fuerza perpendicular

Característica Fuerza Oblicua Fuerza Paralela Fuerza Perpendicular
Ángulo con la dirección del movimiento 0° < θ < 180° θ = 0° o θ = 180° θ = 90° o θ = 270°
Componentes rectangulares Tiene componentes horizontal y vertical Solo tiene componente en la dirección del movimiento Solo tiene componente perpendicular a la dirección del movimiento
Análisis Requiere descomposición en componentes Análisis directo Análisis directo

La representación gráfica de una fuerza oblicua, y su posterior descomposición en componentes rectangulares, es una herramienta fundamental en la resolución de problemas de física. Dominar este concepto permite un análisis preciso del movimiento de objetos sujetos a fuerzas que no actúan en la misma dirección del desplazamiento.

Recuerda que la práctica es clave para comprender a cabalidad el concepto de fuerza oblicua y su representación gráfica. Resolver numerosos ejercicios te permitirá afianzar estos conocimientos y aplicarlos con soltura en diferentes situaciones.
