Excel, a pesar de no ser un software de graficación especializado, ofrece herramientas potentes para representar visualmente funciones matemáticas, incluyendo las funciones exponenciales. Dominar esta habilidad te permitirá analizar datos, predecir tendencias y comprender mejor el comportamiento de modelos exponenciales. Este artículo te guiará paso a paso en el proceso, desde la preparación de los datos hasta la personalización del gráfico.
Entendiendo las Funciones Exponenciales
Una función exponencial tiene la forma y = ab x , donde 'a' es la base, 'b' es la tasa de crecimiento (o decrecimiento si b < 1), y 'x' es la variable independiente. La constante 'e' (aproximadamente 71828), base de los logaritmos naturales, es crucial en muchos modelos exponenciales, como el crecimiento o decaimiento de poblaciones, el interés compuesto y la desintegración radiactiva. En Excel, la función EXP te permite calcular e x , siendo fundamental para graficar este tipo de funciones.
Preparación de los Datos en Excel

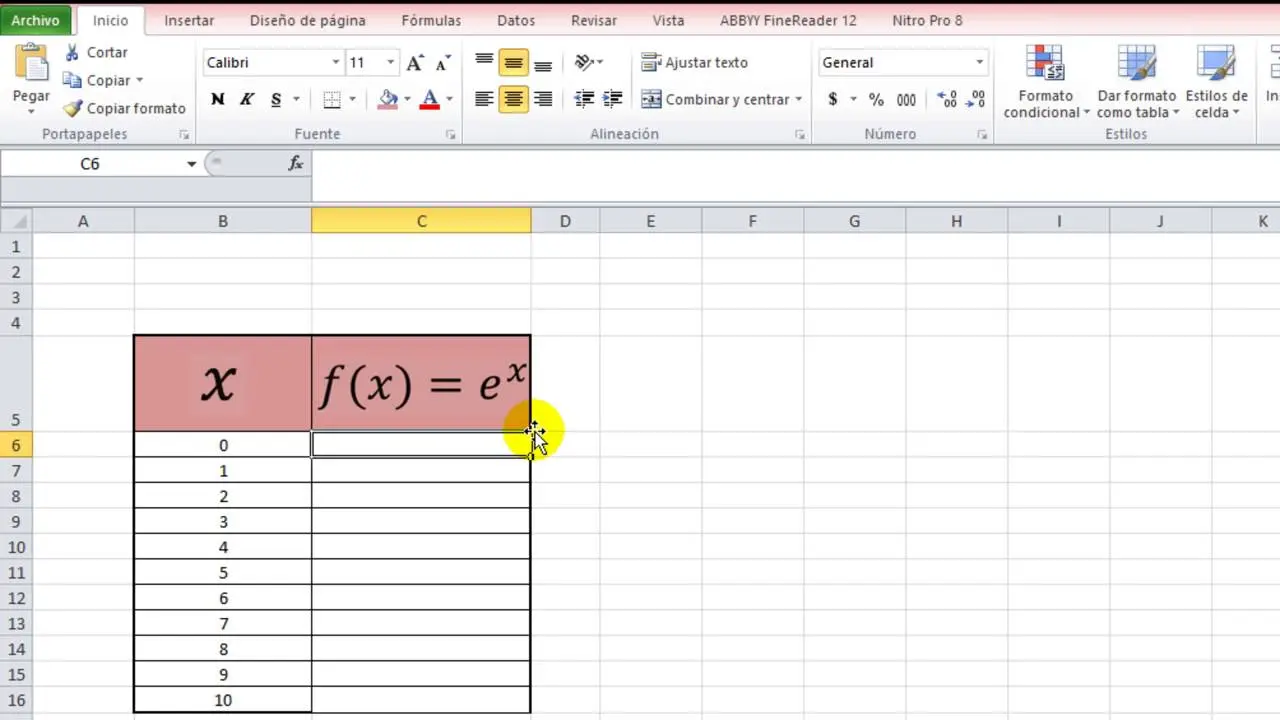

Antes de comenzar a graficar, necesitas preparar tus datos en una hoja de cálculo de Excel. Esto implica crear dos columnas: una para los valores de 'x' (variable independiente) y otra para los valores de 'y' (variable dependiente, calculada usando la función exponencial).
Ejemplo: Supongamos que quieres graficar la función y = 2e x para valores de x entre -2 y Sigue estos pasos:
- Crea una columna para 'x': En la columna A, introduce los valores de x: -2, -1, 0, 1,
- Usa la función EXP para calcular 'y': En la celda B1, introduce la fórmula
=2EXP(A1). Esta fórmula calcula 2e x para el valor de x en ACopia esta fórmula hacia abajo para el resto de los valores de x.
Tu hoja de cálculo debería lucir similar a esta:
| x | y = 2e x |
|---|---|
| -2 | 0.27067 |
| -1 | 0.73576 |
| 0 | 2 |
| 1 | 43656 |
| 2 | 17781 |

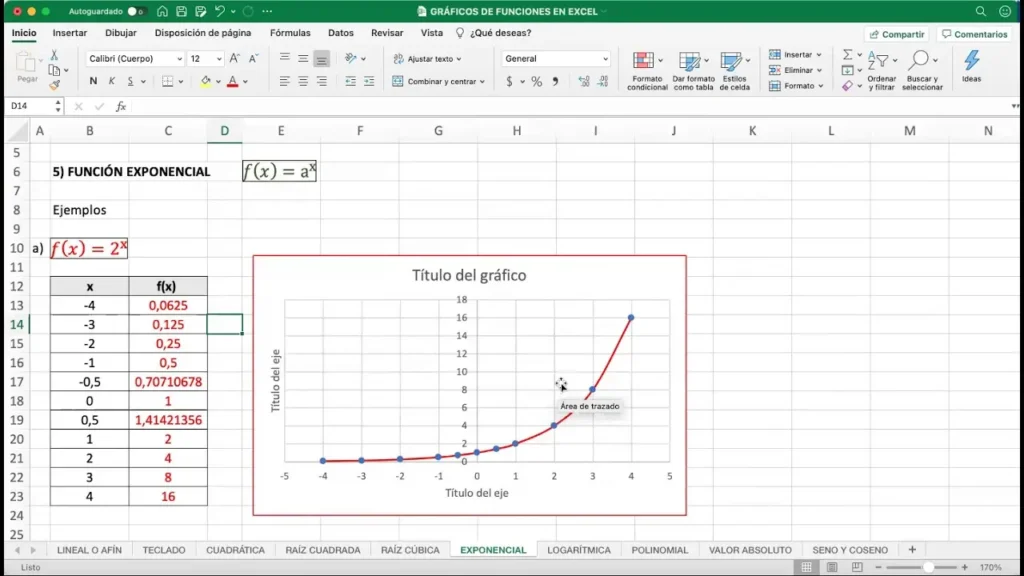

Creando el Gráfico en Excel
Una vez que tienes tus datos preparados, puedes crear el gráfico. Excel ofrece varias opciones para graficar funciones exponenciales, pero el gráfico de dispersión (XY) suele ser el más apropiado:
- Selecciona los datos: Selecciona las dos columnas (A y B) que contienen los valores de 'x' e 'y'.
- Inserta un gráfico de dispersión: Ve a la pestaña "Insertar" y en el grupo "Gráficos", selecciona el tipo de gráfico de dispersión con puntos de datos conectados por líneas (es decir, no solo puntos).
- Personaliza el gráfico: Una vez creado el gráfico, puedes personalizarlo para mejorar su apariencia y claridad. Puedes añadir un título, etiquetas de eje (con la variable 'x' y 'y' correctamente etiquetadas), cambiar los colores, agregar una línea de tendencia (aunque en una función exponencial, la línea de tendencia coincidirá con los puntos ya calculados), etc.
Consultas Habituales y Soluciones
A continuación, abordamos algunas dudas frecuentes sobre graficar funciones exponenciales en Excel:
¿Cómo graficar funciones exponenciales con diferentes bases?
Si tu función tiene una base diferente a 'e', simplemente adapta la fórmula. Por ejemplo, para graficar y = 3 x , usa la fórmula =3^A1en la columna 'y'. Recuerda que el operador de exponenciación en Excel es el símbolo de circunflejo (^).
¿Cómo graficar funciones exponenciales decrecientes?
Las funciones exponenciales decrecientes tienen una base entre 0 y Por ejemplo, para y = (1/2) x , la fórmula sería =(1/2)^A1.
¿Cómo añadir una ecuación de tendencia en el gráfico?
Aunque en una función exponencial pura, la línea de tendencia coincidirá con la gráfica, la opción de agregar una ecuación de tendencia en Excel puede ser útil para verificar la exactitud de los cálculos o para mostrar la ecuación de la función en el gráfico. Para ello, una vez creado el gráfico, haz clic derecho sobre un punto de datos y selecciona "Agregar línea de tendencia". En las opciones de la línea de tendencia, puedes elegir mostrar la ecuación y el valor R-cuadrado.
¿Cómo ajustar el rango de la gráfica?
Para ajustar el rango de valores que se muestran en el gráfico, puedes hacer clic derecho en el eje y seleccionar "Formato de eje". Aquí puedes ajustar los valores mínimos y máximos para el eje x y el eje y, de manera que se visualice mejor el comportamiento de la función.
Tabla Comparativa de Funciones y sus Gráficos
Para una mejor comprensión, se presenta una tabla comparativa de diferentes funciones exponenciales y sus representaciones gráficas:
| Función | Descripción | Forma del Gráfico |
|---|---|---|
| y = e x | Función exponencial con base e | Crecimiento exponencial constante |
| y = 2 x | Función exponencial con base 2 | Crecimiento exponencial más rápido que e x |
| y = (1/2) x | Función exponencial decreciente | Decrecimiento exponencial |
| y = ae bx | Modelo exponencial general (a y b son constantes) | Crecimiento o decrecimiento exponencial, dependiendo del valor de b |
Conclusión
Graficar funciones exponenciales en Excel es una herramienta valiosa para visualizar y analizar datos que siguen patrones de crecimiento o decrecimiento exponencial. Con una correcta preparación de datos y la utilización de las herramientas de graficación de Excel, puedes obtener representaciones visuales precisas y útiles para la toma de decisiones. Recuerda explorar las opciones de personalización de gráficos en Excel para obtener resultados óptimos y una presentación clara y concisa de tus datos.
