Representar correctamente una puerta corrediza en un plano de planta es crucial para la comprensión del proyecto arquitectónico. A diferencia de las puertas batientes, las correderas presentan un mecanismo particular que debe ser reflejado con precisión. Este artículo se enfoca en la representación gráfica de la estructura interna de una puerta corrediza en planta, omitiendo detalles exteriores y concentrándose en la información esencial para el lector.
Elementos Clave para la Representación
Antes de detallar el proceso de graficación, es importante entender los componentes principales que deben ser considerados:
- Hoja de la Puerta: La representación de la hoja debe ser clara, indicando sus dimensiones. Se debe tener en cuenta el grosor del material utilizado en su construcción.
- Guias o Rieles: Estos elementos son fundamentales para el funcionamiento de la puerta corrediza. Su representación debe ser precisa, mostrando su ubicación y extensión.
- Sistema de Corredera: Dependiendo del tipo de sistema, ya sea superior, inferior o una combinación, la representación gráfica variará. Se debe indicar con claridad cómo se desliza la hoja.
- Posible Espacio de Recorrido: Es crucial indicar el espacio que la hoja de la puerta recorre al deslizarse, especialmente importante para considerar en el diseño de muebles o elementos cercanos.
Métodos de Representación
Existen diferentes maneras de representar una puerta corrediza en planta, dependiendo del nivel de detalle requerido y la complejidad del proyecto. A continuación se describen algunos métodos:

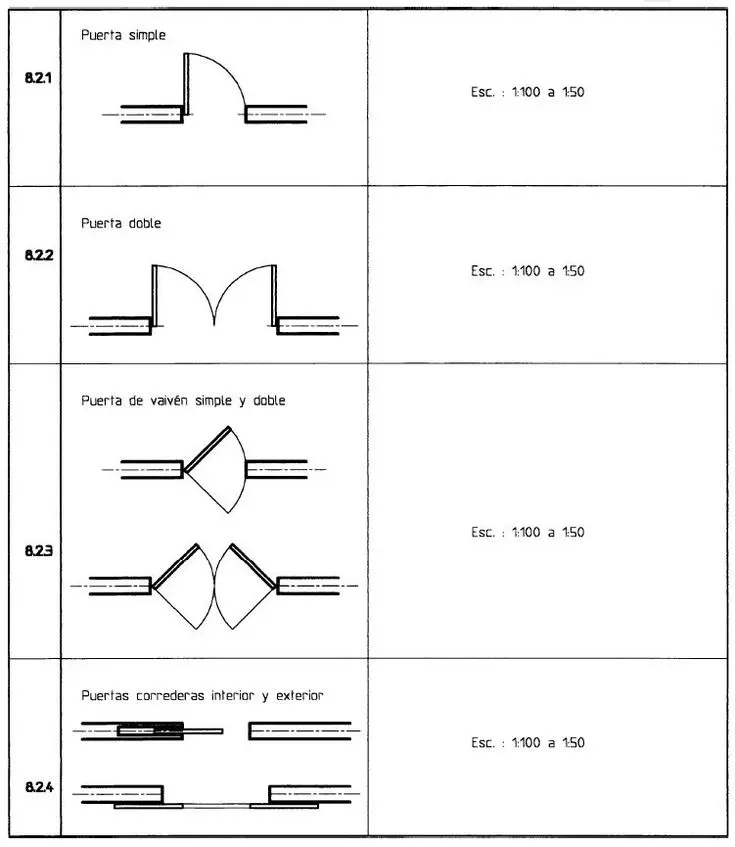

Método 1: Representación Simplificada
Este método es adecuado para planos preliminares o proyectos donde la precisión milimétrica no es crítica. Se representa la hoja de la puerta en su posición cerrada, con una pequeña flecha indicando la dirección de apertura y un símbolo (una línea punteada o un par de líneas paralelas cortas) representando el riel.
Ejemplo:
| Símbolo | Descripción |
|---|---|
| [Rectángulo representando la puerta cerrada] → | Puerta corrediza que se desplaza hacia la derecha. |
| [Rectángulo representando la puerta cerrada] ← | Puerta corrediza que se desplaza hacia la izquierda. |
Método 2: Representación Detallada

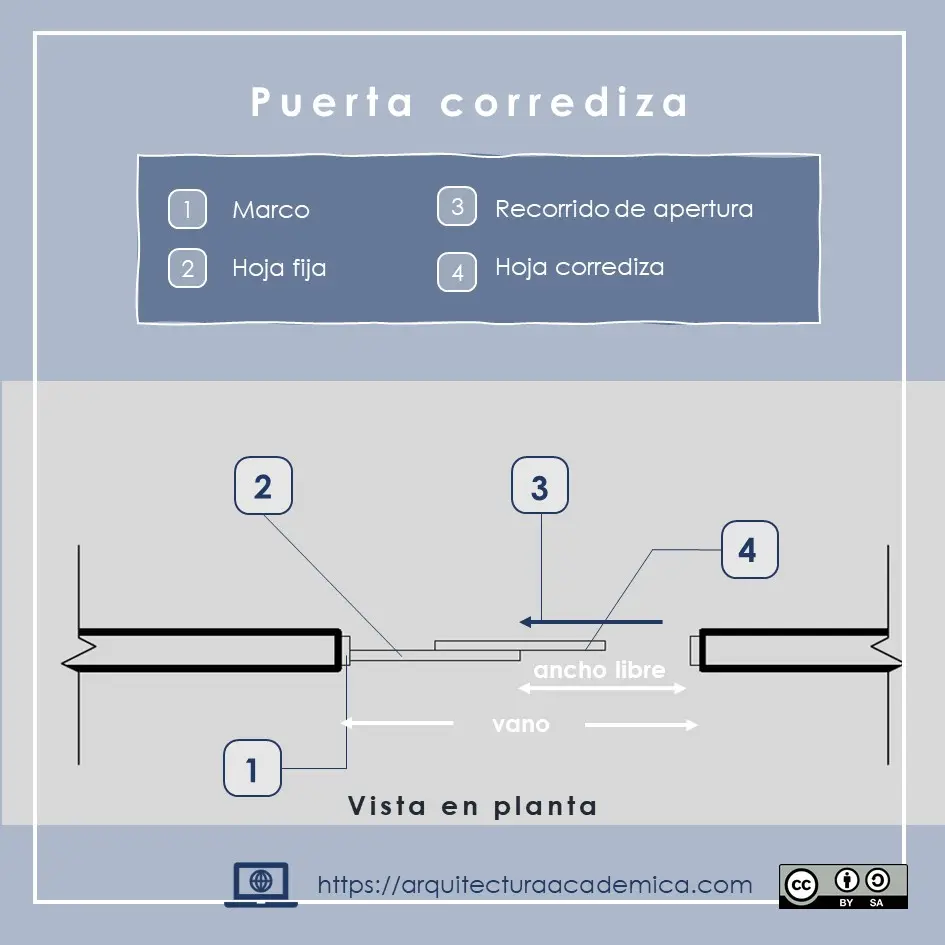

Este método es apropiado para planos constructivos, donde se requiere mayor precisión. Se dibuja la hoja de la puerta en una posición ligeramente abierta (por ejemplo, al 80% de su recorrido) para mostrar su desplazamiento. Se representa el riel con mayor detalle, indicando su ubicación y tipo.
Ejemplo:
Se dibuja un rectángulo representando la hoja de la puerta, parcialmente fuera del hueco. Se añade una línea o símbolo que representa el riel, mostrando su posición (superior, inferior o ambas). Se pueden agregar detalles adicionales, como el tipo de riel, si es visible en la planta.
Método 3: Representación con Cotas
Este método combina la representación detallada con la inclusión de cotas para indicar las dimensiones exactas de la hoja de la puerta, el ancho del riel y el espacio de recorrido.
Ejemplo:
Se utiliza el Método 2 y se agregan cotas que indiquen el ancho de la hoja de la puerta, el ancho del riel, el recorrido total de la hoja y la distancia desde la hoja hasta elementos adyacentes.
Consideraciones Adicionales
A continuación, se presentan algunas consideraciones adicionales para una representación óptima:
- Escalas: Utilizar la escala correcta para el plano es fundamental para una representación precisa. Las cotas y las dimensiones deben ser proporcionales a la escala.
- Convenciones: Seguir las convenciones de dibujo arquitectónico para la representación de puertas y otros elementos. Esto asegura la claridad y la fácil interpretación del plano.
- Tipos de Puertas Corredizas: Existen diferentes tipos de puertas correderas (empotrables, plegables, etc.). La representación gráfica debe reflejar las particularidades de cada tipo.
- Detalles Constructivos: En planos constructivos, se deben incluir detalles sobre el tipo de material, el sistema de corredera y otros elementos relevantes para la correcta ejecución de la obra.

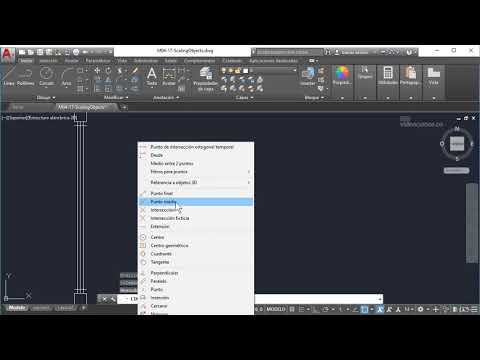

- Software CAD: La utilización de software CAD facilita la representación precisa y eficiente de las puertas correderas, permitiendo generar vistas en planta con precisión y detalle.
Consultas Habituales
Algunas de las consultas habituales relacionadas con la graficación de puertas correderas en planta son:
- ¿Cómo represento una puerta corrediza empotrada? Se representa la hoja de la puerta en su posición cerrada, indicando el espacio de la pared donde se oculta. Se puede usar una línea discontinua para indicar la trayectoria de la puerta.
- ¿Cómo indico el sentido de apertura? Se utiliza una flecha que indica la dirección en la que se desliza la puerta.
- ¿Qué tipo de línea debo usar para representar el riel? Se recomienda usar una línea continua fina para el riel visible y una línea discontinua para el riel oculto.
- ¿Cómo represento una puerta corrediza de doble hoja? Se representan ambas hojas, indicando su recorrido individual y el espacio de superposición.
Tabla Comparativa de Métodos
| Método | Nivel de Detalle | Precisión | Aplicación |
|---|---|---|---|
| Simplificado | Bajo | Baja | Planos preliminares |
| Detallado | Alto | Alta | Planos constructivos |
| Con Cotas | Alto | Muy Alta | Planos constructivos detallados |
La representación de una puerta corrediza en planta requiere precisión y atención a los detalles. La elección del método dependerá de las necesidades del proyecto, pero la claridad y la precisión son cruciales para una correcta interpretación del plano. Siguiendo estos lineamientos, se puede lograr una representación efectiva de la estructura interna de una puerta corrediza sin la necesidad de incluir detalles exteriores.
