El momento flector es una medida fundamental en ingeniería estructural que representa la tendencia de una viga o elemento estructural a rotar bajo la influencia de cargas externas. Comprender cómo calcular y graficar el momento flector es crucial para el diseño seguro y eficiente de estructuras. Este artículo proporciona una información sobre el tema, cubriendo desde los conceptos básicos hasta técnicas avanzadas.
Conceptos Fundamentales
Antes de adentrarnos en los cálculos y gráficos, es esencial comprender algunos conceptos clave:
- Carga: Cualquier fuerza externa que actúa sobre una estructura, como el peso propio, cargas vivas (personas, mobiliario, etc.) o cargas muertas (peso de la estructura).
- Fuerza Cortante (V): La fuerza interna perpendicular a la sección transversal de un elemento estructural. Es la suma algebraica de las cargas verticales a la izquierda o derecha de una sección.
- Momento Flector (M): La fuerza interna que tiende a doblar un elemento estructural. Se calcula como la suma de los momentos de las fuerzas externas con respecto a un punto en la sección transversal.
- Diagrama de Cuerpo Libre (DCL): Una representación simplificada de la estructura, mostrando solo las fuerzas externas que actúan sobre ella.
Cálculo del Momento Flector
Existen diferentes métodos para calcular el momento flector, dependiendo de la complejidad de la estructura y las cargas aplicadas. Los métodos más comunes son:

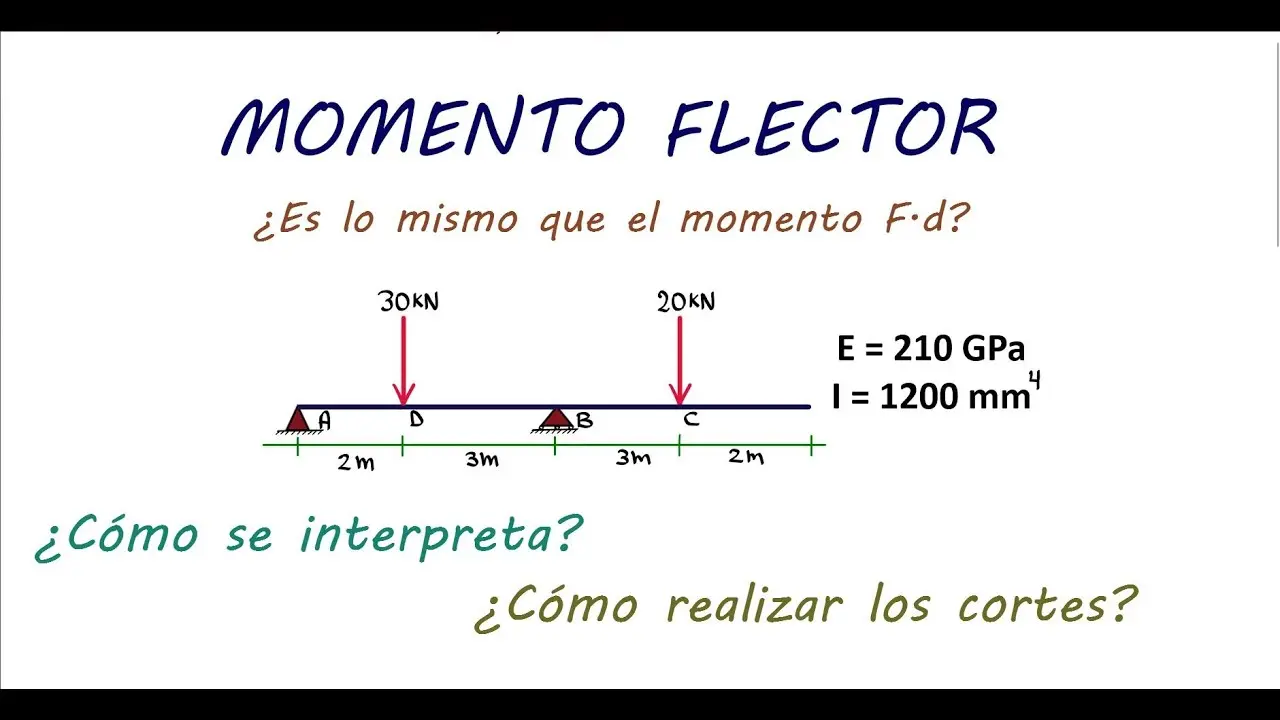

Método de las Secciones
Este método consiste en seccionar la viga en diferentes puntos y analizar el equilibrio de fuerzas y momentos en cada sección. Para cada sección:
- Se dibuja un diagrama de cuerpo libre de la porción de la viga a la izquierda o derecha de la sección.
- Se establecen las ecuaciones de equilibrio estático (ΣFx = 0, ΣFy = 0, ΣM = 0).
- Se resuelven las ecuaciones para obtener el momento flector en la sección.
Ejemplo: Consideremos una viga simplemente apoyada con una carga puntual en el centro. Para calcular el momento flector en el centro, se corta la viga por la mitad y se analiza el equilibrio de la mitad de la viga. El momento flector será máximo en el centro.
Método de las Integrales
Este método es particularmente útil para vigas con cargas distribuidas. Se basa en las relaciones entre la carga, la fuerza cortante y el momento flector:
- dM/dx = V (La derivada del momento flector con respecto a la posición x es igual a la fuerza cortante).
- dV/dx = q (La derivada de la fuerza cortante con respecto a la posición x es igual a la carga distribuida q).
Integrando estas ecuaciones, se puede obtener la expresión para la fuerza cortante y el momento flector en función de la posición x.
Método de las Ecuaciones de la Línea de Influencia
Este método es más avanzado y se utiliza para determinar el momento flector en una sección específica de una viga debido a varias cargas móviles. Las líneas de influencia grafican el momento en un punto específico de la viga al aplicar una carga unitaria en diferentes puntos a lo largo de la viga. Se utiliza ampliamente en el diseño de puentes.

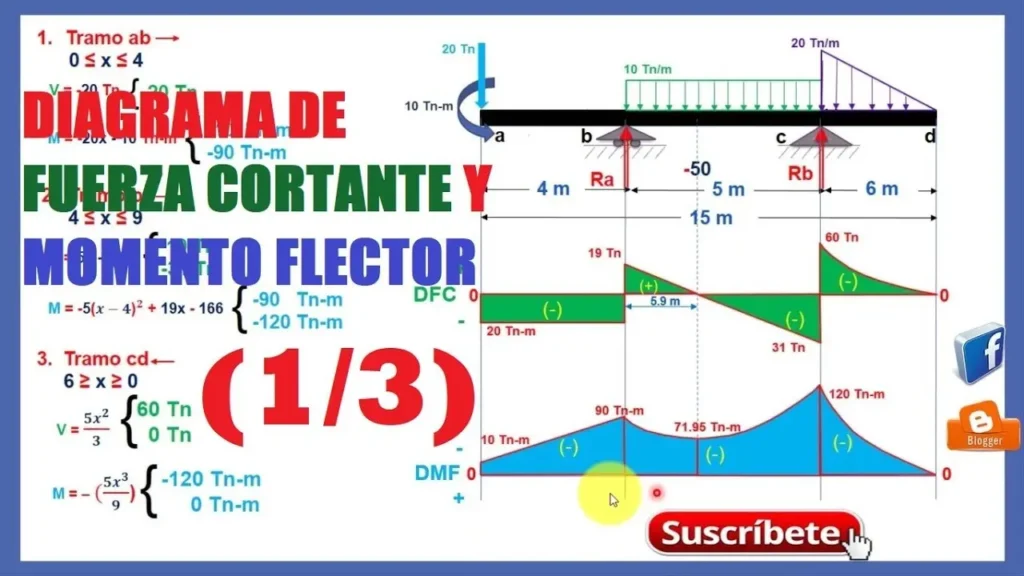

Graficación del Momento Flector
Una vez que se ha calculado el momento flector en diferentes puntos de la viga, se puede construir el diagrama de momento flector. Este diagrama es una representación gráfica del momento flector a lo largo de la longitud de la viga. La gráfica suele mostrar el momento flector en el eje vertical y la posición a lo largo de la viga en el eje horizontal.
Convenciones de signos: Generalmente, se utiliza una convención de signos donde un momento flector positivo indica flexión hacia arriba (concavidad hacia arriba), mientras que un momento flector negativo indica flexión hacia abajo (concavidad hacia abajo).
Puntos importantes en el diagrama:
- Puntos de momento máximo y mínimo: Estos puntos indican las secciones donde la viga está sometida a la mayor flexión.
- Puntos de momento cero: Estos puntos suelen coincidir con los apoyos de la viga en vigas simplemente apoyadas.
- Cambios de signo: Los cambios de signo en el diagrama indican un cambio en la dirección de la curvatura de la viga.
Ejemplos y Casos Prácticos
Viga Simplemente Apoyada con Carga Puntual Central
En una viga simplemente apoyada con una carga puntual en el centro, el momento flector máximo se produce en el centro de la viga y es igual a PL/4, donde P es la carga puntual y L es la longitud de la viga.
Viga Simplemente Apoyada con Carga Distribuida Uniforme
Para una viga simplemente apoyada con una carga distribuida uniforme (q), el momento flector máximo se produce en el centro de la viga y es igual a qL²/
Viga Empotrada con Carga Puntual en el Extremo Libre
En una viga empotrada con una carga puntual en el extremo libre, el momento flector máximo se produce en el empotramiento y es igual a PL, donde P es la carga puntual y L es la longitud de la viga.
Tabla Comparativa de Momentos Flectores
| Tipo de Viga | Tipo de Carga | Momento Flector Máximo |
|---|---|---|
| Simplemente Apoyada | Carga Puntual Central | PL/4 |
| Simplemente Apoyada | Carga Distribuida Uniforme | qL²/8 |
| Empotrada | Carga Puntual en Extremo Libre | PL |
Consultas Habituales
- ¿Cómo se calcula el momento flector en una viga continua? El cálculo del momento flector en una viga continua requiere el uso de métodos más avanzados, como el método de las fuerzas o el método de las rigideces.
- ¿Qué software se utiliza para calcular y graficar momentos flectores? Existen diversos programas de análisis estructural, como SAP2000, ETABS, RISA-2D, entre otros, que facilitan el cálculo y la graficación de momentos flectores.
- ¿Cómo se considera el efecto del momento flector en el diseño de estructuras? El momento flector es un factor crítico en el diseño de estructuras, ya que determina las tensiones internas en la viga y, por lo tanto, la capacidad de la viga para resistir las cargas aplicadas.
El cálculo y la graficación del momento flector son procesos esenciales en el diseño estructural. La comprensión de los métodos de cálculo y la interpretación de los diagramas de momento flector permiten a los ingenieros garantizar la seguridad y eficiencia de las estructuras. La práctica y la aplicación de estos conocimientos a través de ejemplos y casos prácticos son cruciales para dominar este aspecto fundamental de la ingeniería estructural.
