El cálculo y la gráfica del momento flector en vigas con cargas puntuales son conceptos fundamentales en la mecánica de estructuras. Comprender estos procesos es crucial para el diseño seguro y eficiente de estructuras como puentes, edificios y otras construcciones.

En este artículo, profundizaremos en los métodos para calcular y graficar el momento flector en vigas sometidas a cargas puntuales, explicando los pasos necesarios y las consideraciones importantes para obtener resultados precisos.
¿Qué es el momento flector?
El momento flector es una medida de la tendencia de una viga a rotar debido a las fuerzas externas aplicadas. Se expresa en unidades de fuerza por distancia (Newton-metro o kN·m, por ejemplo) y representa la suma algebraica de los momentos de las fuerzas que actúan sobre una sección transversal de la viga. Un momento flector positivo indica flexión hacia arriba (concavidad hacia arriba), mientras que un momento flector negativo indica flexión hacia abajo (concavidad hacia abajo).
Cargas Puntuales
Las cargas puntuales son fuerzas concentradas que actúan en un punto específico de la viga. A diferencia de las cargas distribuidas, que se extienden a lo largo de una longitud, las cargas puntuales se representan como fuerzas individuales que producen un efecto localizado en la viga. Ejemplos de cargas puntuales incluyen el peso de una columna o una máquina apoyada sobre la viga.
Cálculo del Momento Flector con Cargas Puntuales
Para calcular el momento flector en una viga con cargas puntuales, se utiliza el método de las secciones. Este método consiste en cortar la viga en una sección transversal y analizar el equilibrio de fuerzas y momentos en la parte de la viga a la izquierda o a la derecha de la sección. El momento flector en la sección es igual a la suma algebraica de los momentos de las fuerzas que actúan a un lado de la sección.
Pasos para el cálculo:

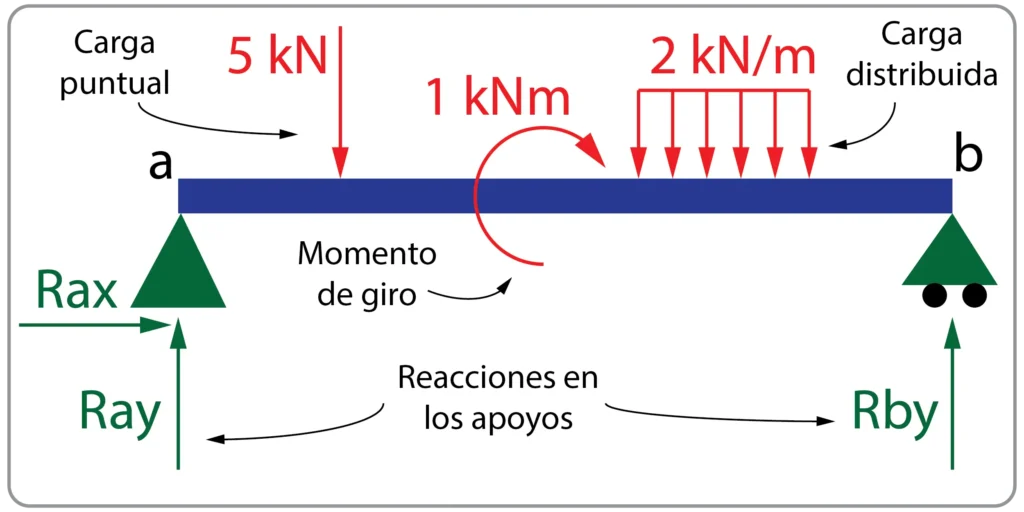

- Diagrama de Cuerpo Libre: Dibujar un diagrama de cuerpo libre de la viga, incluyendo todas las cargas puntuales, reacciones en los apoyos y las distancias entre ellas.
- Cálculo de Reacciones: Calcular las reacciones en los apoyos de la viga utilizando las ecuaciones de equilibrio estático (ΣFx = 0, ΣFy = 0, ΣM = 0).
- Método de las Secciones: Seleccionar una sección transversal en la viga y cortar la viga en esa sección. Considerar la parte de la viga a un lado de la sección (usualmente la parte izquierda).
- Cálculo del Momento: Calcular el momento flector en la sección sumando algebraicamente los momentos de todas las fuerzas que actúan a un lado de la sección. Recuerda que el momento de una fuerza es el producto de la fuerza por la distancia perpendicular desde la línea de acción de la fuerza hasta la sección.
- Repetir: Repetir los pasos 3 y 4 para diferentes secciones a lo largo de la viga para obtener el momento flector en cada punto.
Convención de Signos: Se utiliza una convención de signos para el momento flector. Generalmente, se considera positivo un momento flector que produce flexión hacia arriba (concavidad hacia arriba) y negativo un momento flector que produce flexión hacia abajo (concavidad hacia abajo).
Gráfica del Momento Flector
Una vez que se ha calculado el momento flector en varias secciones de la viga, se puede construir una gráfica del momento flector. Esta gráfica representa el momento flector en función de la posición a lo largo de la viga. La gráfica del momento flector es una herramienta visual muy útil para comprender el comportamiento de la viga bajo carga.
Características de la gráfica:
- El eje horizontal representa la posición a lo largo de la viga.
- El eje vertical representa el valor del momento flector.
- Los puntos donde el momento flector es cero se llaman puntos de inflexión.
- Los valores máximos y mínimos del momento flector indican las secciones de la viga donde se producen las tensiones máximas.
Ejemplo de Cálculo y Gráfica
Consideremos una viga simplemente apoyada de longitud L con una carga puntual P aplicada en el centro. Las reacciones en los apoyos son P/2 en cada apoyo. Si se considera una sección a una distancia x del apoyo izquierdo (0 ≤ x ≤ L/2), el momento flector es:
M(x) = (P/2)x
Para x = L/2 (en el centro de la viga), el momento flector máximo es:
M(L/2) = (P/2)(L/2) = PL/4
La gráfica del momento flector será una línea recta que empieza en cero en el apoyo izquierdo, alcanza su valor máximo en el centro (PL/4) y vuelve a cero en el apoyo derecho.
Tipos de Apoyos y sus Efectos en el Momento Flector
El tipo de apoyo en los extremos de la viga influye significativamente en el cálculo y la gráfica del momento flector. Algunos tipos comunes de apoyos son:
- Apoyo Simple: Permite rotación libre y restringe el movimiento vertical.
- Empotramiento: Restringe tanto la rotación como el movimiento vertical.
- Apoyo Articulado: Permite rotación libre y restringe el movimiento vertical.

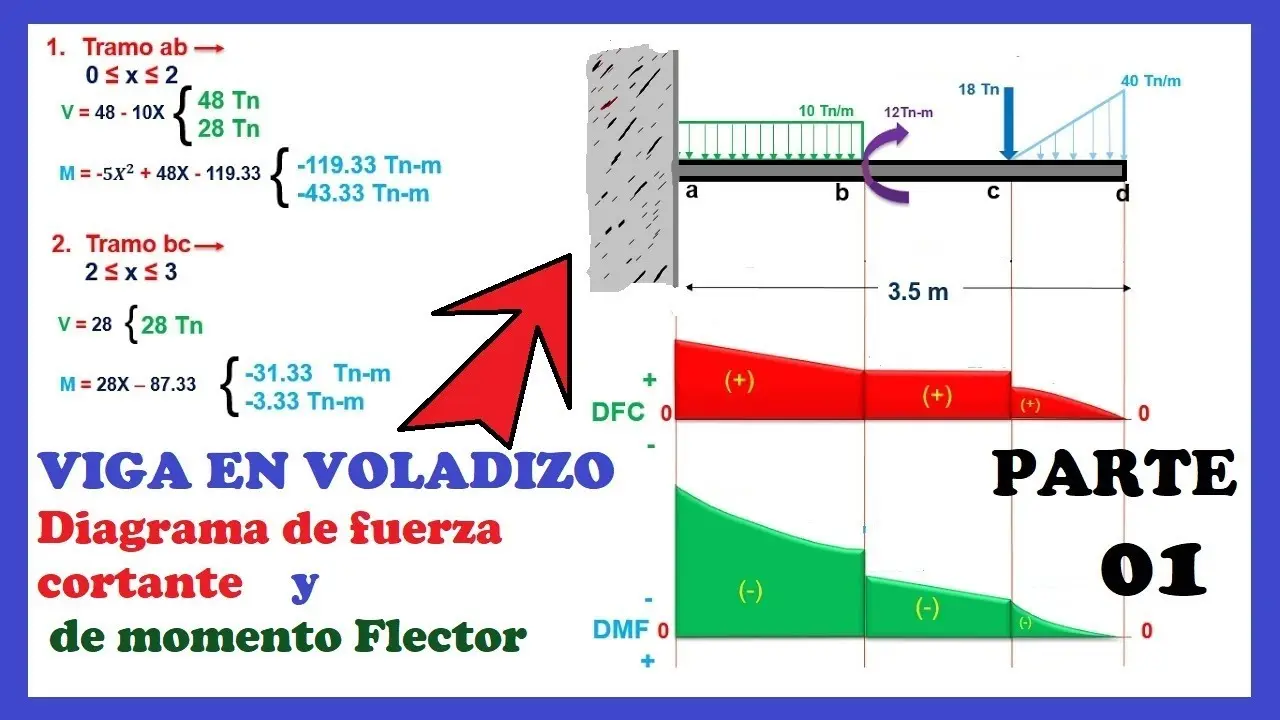

Vigas Empotradas: En vigas empotradas, el momento flector en el empotramiento es generalmente diferente de cero, ya que el empotramiento impide la rotación. El cálculo del momento flector en vigas empotradas requiere considerar las reacciones en el empotramiento, incluyendo una reacción de momento.
Consideraciones Adicionales
Superposición: El principio de superposición se puede aplicar para calcular el momento flector en vigas con varias cargas puntuales. Se calcula el momento flector debido a cada carga individualmente y luego se suman los resultados.
Software de Análisis Estructural: Para vigas con cargas complejas, el uso de software de análisis estructural es muy útil para calcular y graficar el momento flector de forma precisa y eficiente. Estos programas pueden considerar diferentes tipos de apoyos, materiales y geometrías.
Consultas Habituales
¿Cómo se calcula el momento flector máximo en una viga? El momento flector máximo generalmente ocurre en la sección donde el cortante es cero, o en los apoyos para algunos tipos de cargas.
¿Cuál es la diferencia entre momento flector y cortante? El momento flector mide la tendencia a la rotación, mientras que el cortante mide la tendencia al deslizamiento.
¿Cómo se representa gráficamente el momento flector? Se representa mediante un diagrama donde el eje horizontal representa la posición a lo largo de la viga y el eje vertical representa el valor del momento flector.
Tabla Comparativa de Tipos de Apoyos
Tipo de Apoyo | Restricción Vertical | Restricción Rotacional | Momento Flector en el Apoyo |
---|---|---|---|
Apoyo Simple | Sí | No | 0 |
Empotramiento | Sí | Sí | Generalmente ≠ 0 |
Apoyo Articulado | Sí | No | 0 |
