Cómo hacer gráficos en física para principiantes

La representación gráfica de datos es una herramienta fundamental en física. Permite visualizar relaciones entre variables, identificar tendencias, y extraer conclusiones que de otra manera serían difíciles de obtener. Un gráfico bien elaborado facilita la comprensión de los fenómenos físicos y la comunicación de los resultados de un experimento o análisis. En este artículo, exploraremos paso a paso cómo construir gráficos efectivos en física, desde la recolección de datos hasta la interpretación final.

Recopilación de datos

El primer paso, y quizás el más importante, es la recolección cuidadosa de los datos. La precisión de los datos influye directamente en la calidad del gráfico y las conclusiones que se puedan extraer. Asegúrate de que tus mediciones sean exactas y que estén registradas correctamente. Considera los siguientes puntos:

• Precisión de las mediciones: Utiliza instrumentos de medición adecuados y realiza las mediciones con el mayor cuidado posible. Ten en cuenta las incertidumbres de las mediciones y regístralas.
• Unidades de medida: Anota siempre las unidades de medida correspondientes a cada variable. La omisión de las unidades puede llevar a confusiones e interpretaciones erróneas.
• Número de datos: Un número suficiente de datos es crucial para obtener una representación gráfica significativa. Cuantos más datos tengas, más precisa será la representación de la tendencia.
• Organización de los datos: Organiza los datos en una tabla para facilitar su posterior representación gráfica. Una tabla clara y ordenada te ayudará a evitar errores.

Selección del tipo de gráfico

El tipo de gráfico que elijas dependerá de la naturaleza de los datos y de la información que quieras destacar. Algunos tipos de gráficos comunes en física son:

Gráficos de líneas:

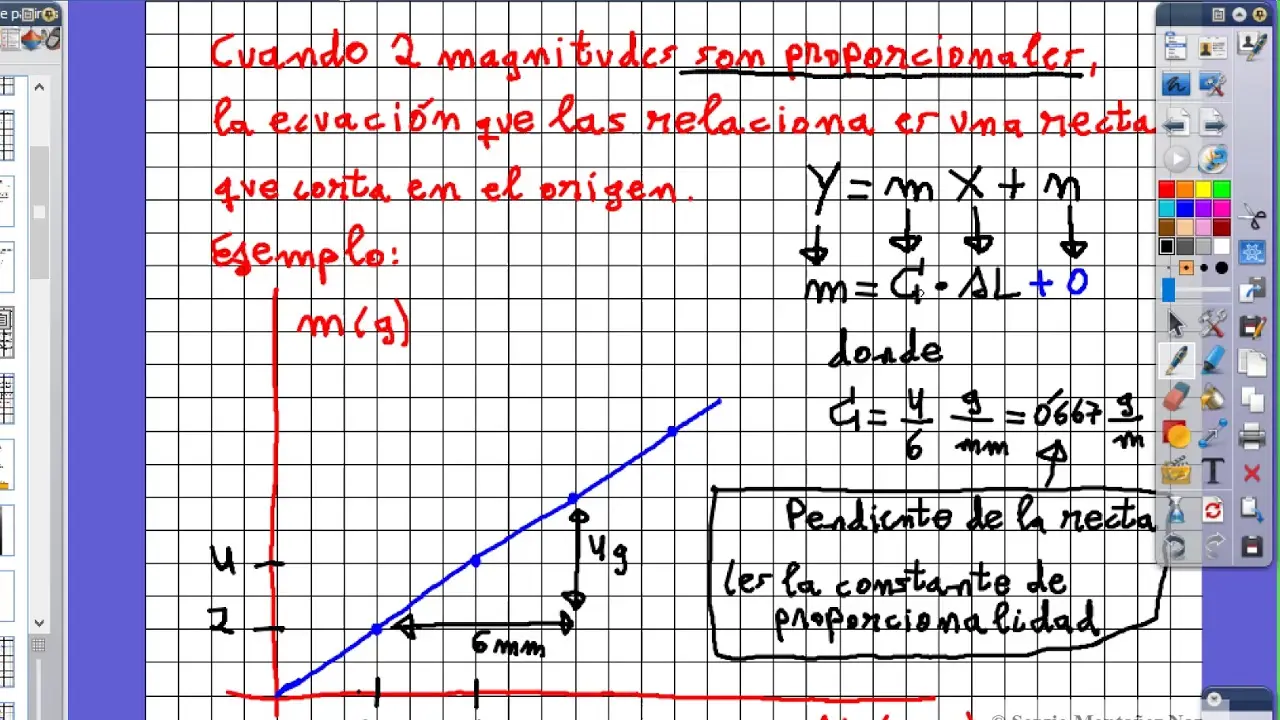

Son ideales para mostrar la relación entre dos variables continuas. Se utilizan cuando se quiere visualizar cómo una variable cambia en función de otra. Son especialmente útiles para representar funciones matemáticas o para mostrar la evolución de un fenómeno a lo largo del tiempo.

Gráficos de barras:

Se utilizan para comparar cantidades discretas. Son adecuados cuando se tienen datos categóricos y se quiere mostrar la frecuencia o magnitud de cada categoría. En física, pueden utilizarse para comparar resultados de diferentes experimentos o para representar datos estadísticos.

Gráficos de dispersión (puntos):

Se utilizan para mostrar la relación entre dos variables. Cada punto representa un par de valores (x, y). Estos gráficos son útiles para identificar correlaciones entre variables, aunque no muestran una relación funcional explícita. Pueden ayudar a identificar posibles relaciones no lineales.

Histogramas:

Se utilizan para representar la distribución de frecuencia de una variable continua. Se dividen en intervalos (bins) y la altura de cada barra representa la frecuencia de los datos que caen dentro de ese intervalo. Son útiles para analizar la distribución de errores o para visualizar la probabilidad de ciertos eventos.

Elección de las escalas

La elección de las escalas para los ejes x e y es fundamental para la claridad y la interpretación del gráfico. Las escalas deben ser:

• Apropiadas: Las escalas deben cubrir el rango de valores de los datos de manera eficiente. No deben ser demasiado estrechas ni demasiado amplias.
• Lineales o logarítmicas: En la mayoría de los casos, se utilizan escalas lineales. Sin embargo, si los datos abarcan un rango muy amplio, una escala logarítmica puede ser más adecuada.
• Claras y fáciles de leer: Las marcas de las escalas deben estar espaciadas de forma regular y claramente etiquetadas con sus unidades correspondientes.

Representación de los datos

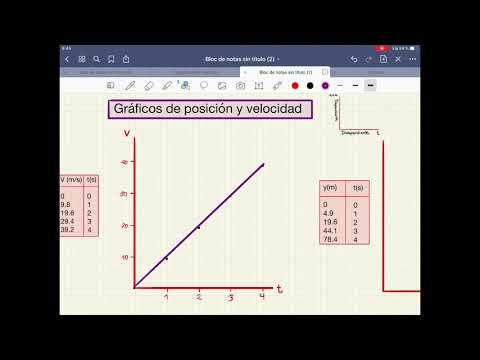

Una vez que se han seleccionado el tipo de gráfico y las escalas, se pueden representar los datos. Para los gráficos de líneas, se trazan los puntos correspondientes a cada par de valores (x, y) y luego se dibuja una línea suave que los une. Para los gráficos de barras, se dibuja una barra para cada categoría, con la altura de la barra proporcional a la frecuencia o magnitud de la categoría. Para los gráficos de dispersión, se traza un punto para cada par de valores (x, y). Para los histogramas, se dibujan las barras correspondientes a cada intervalo.

Adición de elementos adicionales

Para mejorar la claridad y la comprensión del gráfico, se pueden añadir elementos adicionales, como:

• Título: El gráfico debe tener un título claro y conciso que describa la información que representa.
• Etiquetas de los ejes: Los ejes deben estar claramente etiquetados con el nombre de la variable y sus unidades.
• Leyenda: Si el gráfico contiene múltiples series de datos, se debe incluir una leyenda que explique qué representa cada serie.
• Línea de tendencia: En algunos casos, puede ser útil añadir una línea de tendencia que muestre la tendencia general de los datos. Esta línea puede ser una línea recta, una curva polinómica, o cualquier otro tipo de función que se ajuste a los datos.
• Incertidumbres: Si se tienen incertidumbres en las mediciones, estas deben representarse en el gráfico, por ejemplo, mediante barras de error.

Interpretación de los resultados

Una vez que el gráfico está completo, es importante interpretarlo correctamente. Observa la relación entre las variables, identifica tendencias, y extrae conclusiones basadas en los datos presentados. Considera la forma del gráfico, la pendiente de las líneas (si las hay), los valores máximos y mínimos, y cualquier otra característica relevante.

Consultas habituales sobre cómo hacer gráficos en física:

Tabla comparativa de diferentes tipos de gráficos:

Recuerda que la clave para crear un buen gráfico en física es la claridad y la precisión. Un gráfico bien elaborado te ayudará a comunicar tus resultados de manera efectiva y a extraer conclusiones significativas de tus datos. Practica y experimentar con diferentes tipos de gráficos te ayudará a dominar esta herramienta esencial en la investigación científica.
