La espectrofotometría UV-Vis es una técnica analítica ampliamente utilizada para determinar la concentración de una sustancia en una solución. Esta técnica se basa en la capacidad de una sustancia para absorber la luz a ciertas longitudes de onda. La absorbancia, medida por un espectrofotómetro, es directamente proporcional a la concentración del analito según la Ley de Beer-Lambert. Para analizar y comprender los datos obtenidos, es crucial saber cómo graficar la absorbancia de manera efectiva.
Pasos para crear una gráfica de absorbancia
La creación de una gráfica de absorbancia, ya sea manualmente o con software, sigue una serie de pasos cruciales para asegurar la precisión y la correcta interpretación de los datos. A continuación, se detallan los pasos para realizar una gráfica de absorbancia, utilizando como ejemplo el software Excel, que es ampliamente accesible y versátil:
Recopilación de Datos
Antes de comenzar a graficar, asegúrese de tener todos los datos necesarios. Esto incluye las absorbancias medidas a diferentes concentraciones de la muestra (o a diferentes longitudes de onda, dependiendo del experimento). Es fundamental registrar estos datos de forma organizada, preferiblemente en una tabla, para facilitar el proceso de graficación. Asegúrese de anotar la unidad de concentración (e.g., mg/mL, Molaridad) y la unidad de absorbancia (adimensional).
Creación de la Tabla en Excel
Abra una hoja de cálculo en Excel. En la primera columna, ingrese los valores de concentración o longitud de onda. En la segunda columna, ingrese los valores correspondientes de absorbancia. Organice la tabla de forma clara y precisa, utilizando encabezados descriptivos para cada columna. Ejemplo:
| Concentración (mg/mL) | Absorbancia |
|---|---|
| 0.1 | 0.125 |
| 0.2 | 0.250 |
| 0.3 | 0.375 |
| 0.4 | 0.500 |
| 0.5 | 0.625 |

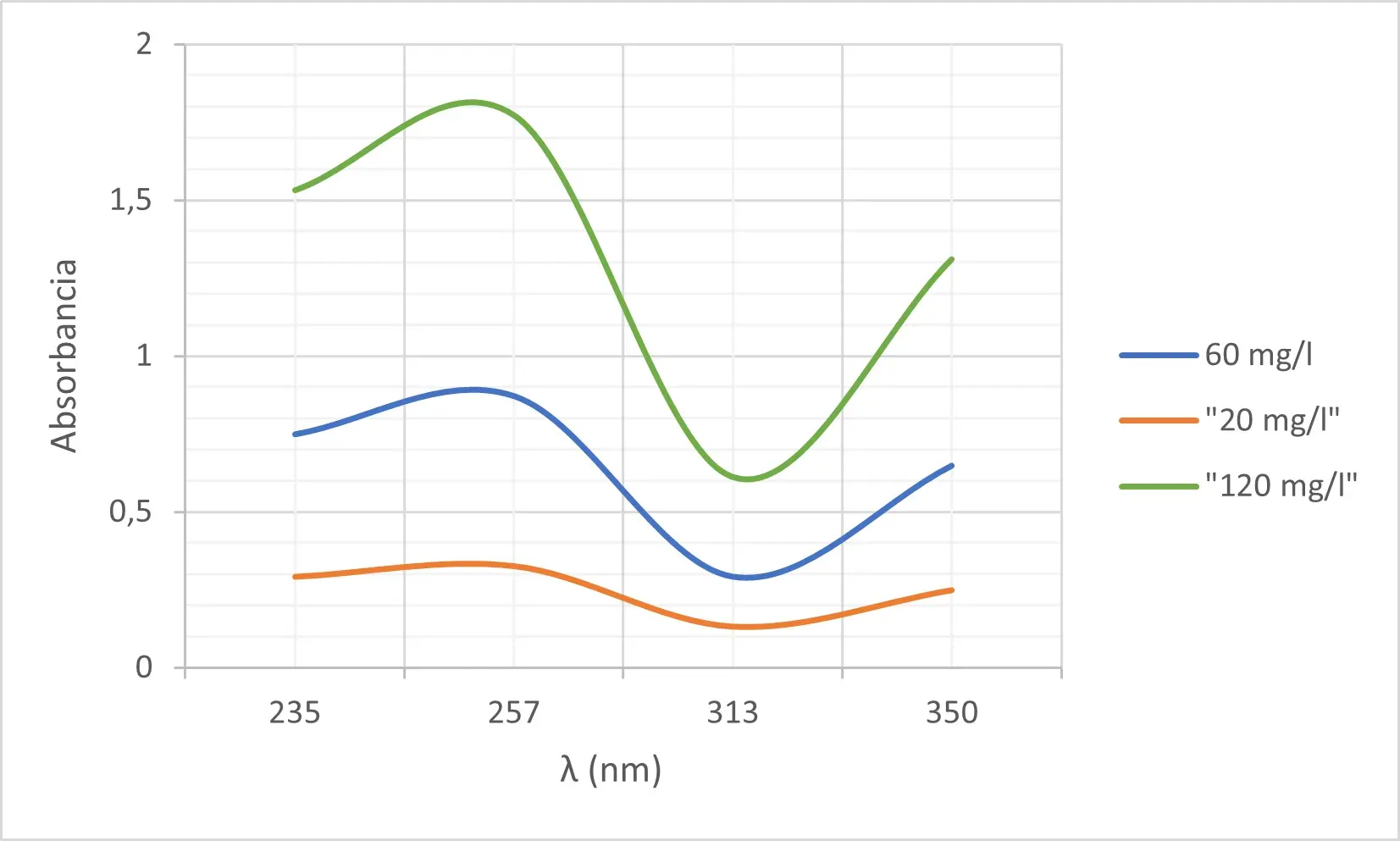

Creación de la Gráfica en Excel
Seleccionar los datos de la tabla (incluyendo los encabezados). Ir a la pestaña "Insertar" y seleccionar el tipo de gráfico apropiado. Para la representación de datos de absorbancia vs concentración, un gráfico de dispersión (XY) suele ser el más adecuado. Excel automáticamente generará un gráfico con los datos ingresados.
Etiquetado y Formato de la Gráfica
Una vez creado el gráfico, es esencial etiquetarlo correctamente para que sea claro y comprensible. Esto incluye:
- Título del Gráfico: Debe ser conciso y descriptivo, reflejando el contenido del gráfico (ej: "Curva de Calibración: Absorbancia vs. Concentración de Proteína").
- Eje X: Debe indicar la variable independiente, generalmente la concentración o la longitud de onda. Debe incluir la unidad de medida.
- Eje Y: Debe indicar la variable dependiente, la absorbancia . La unidad de medida es adimensional.
- Leyenda: Si el gráfico contiene datos de múltiples muestras, debe incluirse una leyenda clara para distinguir entre ellas.
- Líneas de cuadrícula: Pueden facilitar la lectura de los valores en el gráfico. Se pueden agregar o quitar según se necesite.
Ajuste de la Línea de Tendencia (Regresión Lineal)
Si la relación entre la concentración y la absorbancia es lineal (como lo indica la Ley de Beer-Lambert), se puede añadir una línea de tendencia al gráfico para visualizar mejor la relación y obtener la ecuación de la recta. En Excel, se hace clic derecho sobre un punto del gráfico, se selecciona "Agregar Línea de Tendencia". Se puede elegir el tipo de regresión (lineal es el más común en este caso) y seleccionar la opción de "Mostrar ecuación en el gráfico" y "Mostrar valor R cuadrado en el gráfico". El valor R cuadrado (R²) indica la calidad del ajuste, con valores cercanos a 1 indicando un buen ajuste lineal.
Interpretación de la Gráfica
Una vez que se ha generado la gráfica con la línea de tendencia, se puede usar la ecuación de la recta para calcular la concentración de una muestra desconocida basándose en su absorbancia medida. Es importante considerar el rango de linealidad, ya que la Ley de Beer-Lambert solo es válida dentro de un cierto rango de concentraciones. Fuera de este rango, la relación no es lineal y la gráfica podría desviarse de una línea recta.
Consultas habituales sobre la graficación de absorbancias
A continuación, se responden algunas de las preguntas más frecuentes sobre la graficación de absorbancias :
¿Qué tipo de gráfico es el más adecuado para representar la absorbancia?
Para representar la relación entre la absorbancia y la concentración o la longitud de onda, el gráfico de dispersión (XY) es el más adecuado. Este tipo de gráfico permite visualizar la relación entre dos variables continuas.
¿Es necesario utilizar un software específico para graficar la absorbancia?
Si bien programas como Excel u otros software de análisis de datos facilitan el proceso, es posible graficar la absorbancia manualmente utilizando papel milimetrado. Sin embargo, el uso de software ofrece mayor precisión, facilidad de análisis y la posibilidad de realizar ajustes y cálculos adicionales.
¿Qué significa el valor de R cuadrado en la regresión lineal?
El valor R cuadrado (R²) indica qué tan bien la línea de tendencia se ajusta a los datos. Un valor de R² cercano a 1 indica un ajuste excelente, mientras que un valor cercano a 0 indica un mal ajuste. En la graficación de absorbancia, un valor de R² alto indica que la Ley de Beer-Lambert se cumple adecuadamente para ese rango de concentraciones.
¿Qué hacer si la gráfica no muestra una relación lineal?
Si la gráfica de absorbancia vs concentración no muestra una relación lineal, puede ser debido a varios factores, incluyendo concentraciones fuera del rango de linealidad de la Ley de Beer-Lambert, interferencias en la muestra o problemas con la medición de la absorbancia. En estos casos, es necesario revisar cuidadosamente el procedimiento experimental y los datos obtenidos.
Tabla comparativa de métodos de graficación
| Método | Ventajas | Desventajas |
|---|---|---|
| Excel | Fácil de usar, ampliamente accesible, permite cálculos adicionales | Puede ser menos preciso que software especializado |
| Software especializado | Mayor precisión, funciones avanzadas de análisis | Requiere conocimientos específicos, puede ser costoso |
| Manual (papel milimetrado) | No requiere software | Menos preciso, más laborioso |
La creación de una gráfica de absorbancia es una parte fundamental del análisis espectrofotométrico. Siguiendo los pasos descritos y comprendiendo los conceptos básicos, se pueden obtener gráficos precisos e informativos que permiten la correcta interpretación de los datos experimentales. Recuerde que la precisión en la toma de datos y la correcta aplicación de la Ley de Beer-Lambert son cruciales para obtener resultados fiables.
