Cómo se usa la gráfica de compresibilidad generalizada

La gráfica de compresibilidad generalizada es una herramienta fundamental en termodinámica para predecir el comportamiento de los gases reales a diferentes temperaturas y presiones. A diferencia de la ley de los gases ideales, que solo se aplica con precisión a gases a bajas presiones, la gráfica de compresibilidad generalizada considera las interacciones intermoleculares que afectan el volumen y la presión de un gas real.

Principio de los Estados Correspondientes

La base de la gráfica de compresibilidad generalizada es el principio de los estados correspondientes. Este principio establece que todos los gases, cuando se encuentran a la misma temperatura y presión reducidas, exhiben un comportamiento similar. Las propiedades reducidas se calculan utilizando las propiedades críticas del gas, que son la temperatura crítica (Tc), la presión crítica (Pc) y el volumen crítico (Vc).

La temperatura reducida (Tr) se define como la relación entre la temperatura absoluta del gas (T) y su temperatura crítica (Tc): Tr = T/Tc. La presión reducida (Pr) se define como la relación entre la presión absoluta del gas (P) y su presión crítica (Pc): Pr = P/Pc. Finalmente, el volumen reducido (Vr) se define como la relación entre el volumen molar del gas (V) y su volumen crítico (Vc): Vr = V/Vc.

El Factor de Compresibilidad (Z)

El factor de compresibilidad (Z), también conocido como factor de compresibilidad de gas, es una medida de la desviación del comportamiento de un gas real respecto al comportamiento ideal. Se define como la relación entre el volumen molar del gas real y el volumen molar del gas ideal a la misma temperatura y presión: Z = Vreal/Videal. Para un gas ideal, Z = Para gases reales, Z puede ser mayor o menor que 1, dependiendo de las fuerzas intermoleculares.

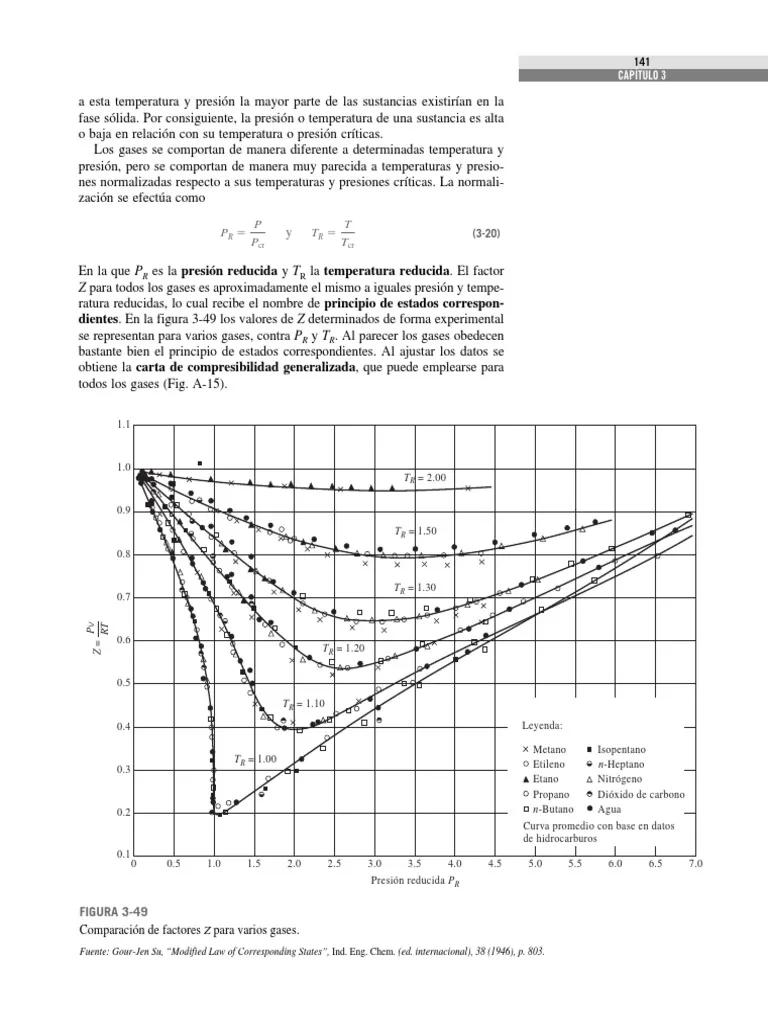

La gráfica de compresibilidad generalizada representa el factor Z en función de la presión reducida (Pr) para diferentes temperaturas reducidas (Tr). Esta gráfica permite estimar el factor Z de un gas real a una temperatura y presión dadas, utilizando sus propiedades críticas.

Cómo usar la gráfica de compresibilidad generalizada

Para utilizar la gráfica, se siguen estos pasos:

1. Determinar las propiedades críticas del gas: Se necesita conocer la temperatura crítica (Tc) y la presión crítica (Pc) del gas en cuestión. Esta información se encuentra en tablas de propiedades termodinámicas.
2. Calcular las propiedades reducidas: Se calculan la temperatura reducida (Tr) y la presión reducida (Pr) utilizando las fórmulas mencionadas anteriormente.
3. Localizar el punto en la gráfica: Se busca el punto en la gráfica que corresponde a la Tr y Pr calculadas.
4. Determinar el factor de compresibilidad (Z): Se lee el valor de Z correspondiente al punto localizado en la gráfica.
5. Calcular el volumen molar real: Finalmente, se calcula el volumen molar real del gas utilizando la fórmula: Vreal = Z Videal, donde Videal se calcula mediante la ley de los gases ideales: Videal = RT/P.

Aplicaciones de la gráfica de compresibilidad generalizada

La gráfica de compresibilidad generalizada tiene amplias aplicaciones en ingeniería química y otras disciplinas relacionadas. Algunas de sus aplicaciones más importantes incluyen:

• Diseño de equipos de proceso: Se utiliza para el diseño de equipos que manejan gases reales, como compresores, recipientes de presión y intercambiadores de calor.
• Cálculos de propiedades termodinámicas: Permite estimar otras propiedades termodinámicas, como la entalpía y la entropía, de gases reales.
• Simulación de procesos: Se usa en la simulación de procesos químicos y petroquímicos para modelar el comportamiento de gases reales en diferentes condiciones de operación.
• Análisis de fluidos: Es útil para el análisis de fluidos en diversas aplicaciones, incluyendo la industria petrolera y gasífera.

Limitaciones de la gráfica de compresibilidad generalizada

Aunque la gráfica de compresibilidad generalizada es una herramienta poderosa, tiene algunas limitaciones:

• Precisión: La precisión de la gráfica depende de la exactitud de las propiedades críticas del gas y de la propia gráfica utilizada. Para gases complejos o en condiciones extremas, la precisión puede ser limitada.
• Gases polares: La gráfica es menos precisa para gases polares, debido a la influencia de las fuerzas intermoleculares dipolares.
• Condiciones críticas cercanas: La gráfica puede ser menos precisa cerca de las condiciones críticas del gas (Tr ≈ 1, Pr ≈ 1).

Comparación con otros métodos

Existen otros métodos para calcular el factor de compresibilidad, como las ecuaciones de estado cúbicas (como la de van der Waals, Redlich-Kwong, o Peng-Robinson). Estas ecuaciones ofrecen una mayor precisión que la gráfica de compresibilidad generalizada, pero requieren el uso de software o calculadoras para su resolución. La gráfica, por su parte, proporciona una estimación rápida y sencilla, ideal para cálculos preliminares o situaciones donde no se requiere una alta precisión.

Consultas habituales sobre la gráfica de compresibilidad generalizada

Algunas consultas habituales sobre la gráfica incluyen:

• ¿Qué sucede si el punto calculado está fuera de la gráfica? Si el punto calculado se encuentra fuera del rango de la gráfica, se recomienda utilizar otras ecuaciones de estado o consultar tablas de propiedades termodinámicas más extensas.
• ¿Cuál es la mejor gráfica de compresibilidad generalizada a utilizar? Existen diferentes versiones de la gráfica, algunas más precisas que otras. La elección dependerá del tipo de gas y la precisión requerida. Es importante elegir una gráfica validada y confiable.
• ¿Cómo se considera la composición de mezclas de gases? Para mezclas de gases, se pueden aplicar métodos de mezclado como las reglas de mezcla de Kay, que utilizan las propiedades críticas de cada componente para estimar las propiedades críticas de la mezcla.

La gráfica de compresibilidad generalizada es una herramienta valiosa para estimar el comportamiento de gases reales y es ampliamente utilizada en la industria y la academia. Su uso simplifica cálculos y permite comprender mejor el comportamiento de los gases reales en diversas situaciones.
