Cómo simular gráficas de corriente en orcad

OrCAD, un potente software de diseño electrónico, ofrece la posibilidad de simular el comportamiento de circuitos antes de su fabricación física. Una de las simulaciones más importantes es la de la corriente, permitiendo visualizar y analizar el flujo de electrones en diferentes puntos del circuito. Este artículo te guiará a través del proceso de simular gráficas de corriente en OrCAD, cubriendo diferentes aspectos y técnicas.

Entendiendo la Simulación de Corriente en OrCAD

Antes de sumergirnos en los detalles técnicos, es crucial comprender por qué la simulación de corriente es fundamental en el diseño electrónico. La simulación permite:

• Verificación del diseño: Detectar errores en el diseño antes de la fabricación, ahorrando tiempo y recursos.
• Análisis de rendimiento: Estudiar el comportamiento del circuito bajo diferentes condiciones, optimizando su funcionamiento.
• Predicción de fallos: Identificar potenciales problemas en el circuito, mejorando su fiabilidad.
• Optimización de componentes: Experimentar con diferentes componentes para encontrar la configuración óptima.

Herramientas de Simulación en OrCAD

OrCAD ofrece diversas herramientas para la simulación de circuitos, siendo PSpice el motor de simulación más utilizado. PSpice permite realizar una amplia gama de análisis, incluyendo:

• Análisis de DC: Simulación en estado estacionario, ideal para determinar voltajes y corrientes en un circuito sin cambios en el tiempo.
• Análisis de AC: Simulación en régimen sinusoidal, permitiendo estudiar la respuesta del circuito a señales de diferentes frecuencias.
• Análisis de Transitorio: Simulación en el dominio del tiempo, útil para observar la respuesta del circuito a cambios bruscos en las señales de entrada.
• Análisis de Temperatura: Simulación que considera la variación de los parámetros de los componentes con la temperatura.

Pasos para Simular la Corriente en OrCAD

El proceso para simular gráficas de corriente en OrCAD puede variar ligeramente según la versión del software y el tipo de análisis deseado. Sin embargo, los pasos generales son:

1. Crear un nuevo proyecto: Inicia OrCAD Capture y crea un nuevo proyecto para tu circuito.

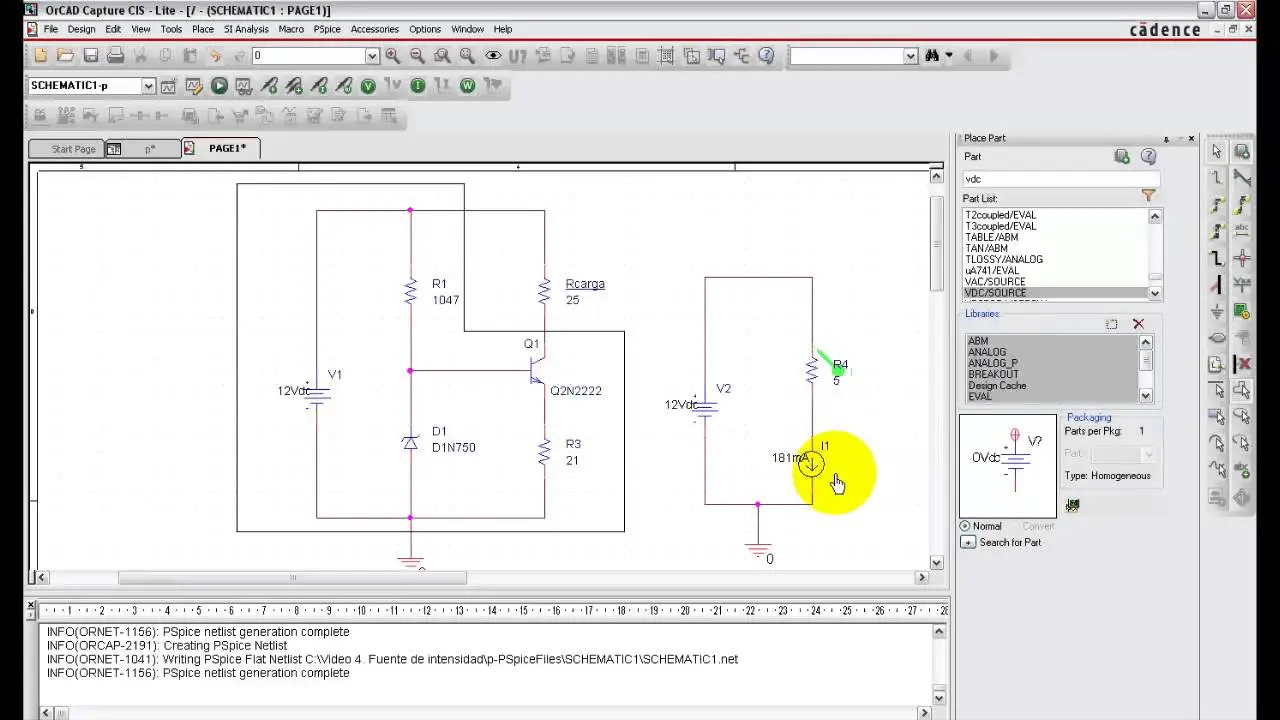

2. Diseñar el circuito: Dibuja el esquema de tu circuito utilizando los componentes disponibles en la librería de OrCAD.
3. Definir el análisis: Selecciona el tipo de análisis que deseas realizar (DC, AC, Transitorio, etc.). Esta opción se encuentra generalmente en el menú de simulación.
4. Definir los puntos de medición: Indica los nodos del circuito en los que deseas observar la corriente. Esto se suele hacer añadiendo "probes" o marcadores de medida.
5. Ejecutar la simulación: Inicia la simulación de PSpice. OrCAD ejecutará el análisis y mostrará los resultados.

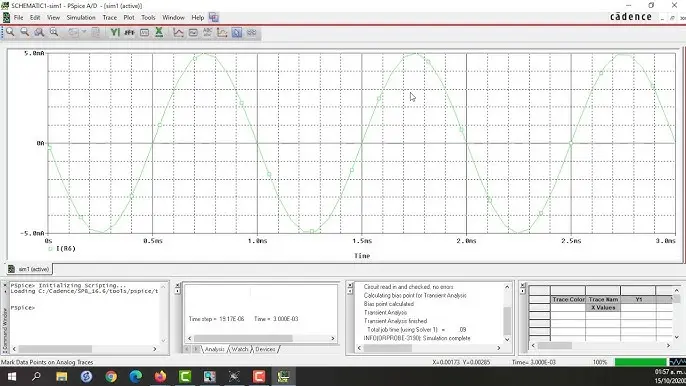

6. Visualizar los resultados: Los resultados de la simulación, incluyendo las gráficas de corriente, se mostrarán en la ventana de resultados de PSpice. Puedes visualizar las gráficas como funciones del tiempo o la frecuencia, según el tipo de análisis.

Consejos y Buenas Prácticas

Para optimizar la simulación de corriente en OrCAD, considera estos consejos:

• Elegir el tipo de análisis adecuado: Selecciona el tipo de análisis que mejor se adapte a tu objetivo de simulación.
• Verificar la configuración de la simulación: Asegúrate de que la configuración de la simulación sea correcta, incluyendo los parámetros de convergencia y tolerancia.
• Interpretar correctamente los resultados: Aprende a interpretar los resultados de la simulación, teniendo en cuenta las limitaciones del modelo de simulación.
• Utilizar modelos de componentes precisos: Emplea modelos de componentes que reflejen con precisión el comportamiento de los componentes reales.

Comparativa de Métodos de Simulación

Si bien PSpice es el método principal de simulación dentro de OrCAD, existen otros enfoques. A continuación, una breve comparativa (sin datos precisos, solo conceptual):

Consultas Habituales sobre Simulación de Corriente

Aquí abordamos algunas de las consultas habituales relacionadas con la simulación de corriente en OrCAD:

• ¿Cómo medir la corriente en un componente específico? Colocar un probe o marcador de medida en los terminales del componente.
• ¿Cómo simular un circuito con fuentes de corriente? Incluir fuentes de corriente como componentes en el esquema del circuito.
• ¿Cómo interpretar las gráficas de corriente generadas por OrCAD? Familiarízate con las herramientas de visualización de OrCAD y las convenciones para representar gráficas de corriente (amplitud, fase, tiempo).
• ¿Qué hacer si la simulación no converge? Verificar la configuración de la simulación, revisar el circuito en busca de errores, y ajustar los parámetros de convergencia.

Conclusión

La simulación de corriente en OrCAD es una herramienta fundamental para el diseño electrónico, permitiendo una verificación exhaustiva del diseño y una optimización del rendimiento. Con una comprensión clara de los pasos involucrados y una aplicación adecuada de las técnicas descritas, puedes aprovechar al máximo las capacidades de OrCAD para crear diseños electrónicos robustos y eficientes. Recuerda que la práctica y la experimentación son claves para dominar el proceso de simulación.

Recursos Adicionales

Para profundizar en el tema, te recomendamos consultar la documentación oficial de OrCAD y los numerosos tutoriales disponibles en línea. La práctica constante es fundamental para dominar las herramientas de simulación de OrCAD.
