AutoCAD, el software de diseño asistido por computadora (CAD) líder en la industria, ofrece diversas maneras de trabajar con coordenadas. La habilidad de ubicar y manipular puntos basados en sus coordenadas es fundamental para la precisión y eficiencia en el dibujo. Este artículo explorará detalladamente cómo encontrar y utilizar coordenadas en la ventana gráfica de AutoCAD, cubriendo desde las técnicas básicas hasta las estrategias más avanzadas.
Métodos para Encontrar Coordenadas en AutoCAD
AutoCAD proporciona varias herramientas para determinar las coordenadas de puntos en la ventana gráfica. A continuación, se detallan los métodos más comunes, incluyendo sus ventajas y desventajas:

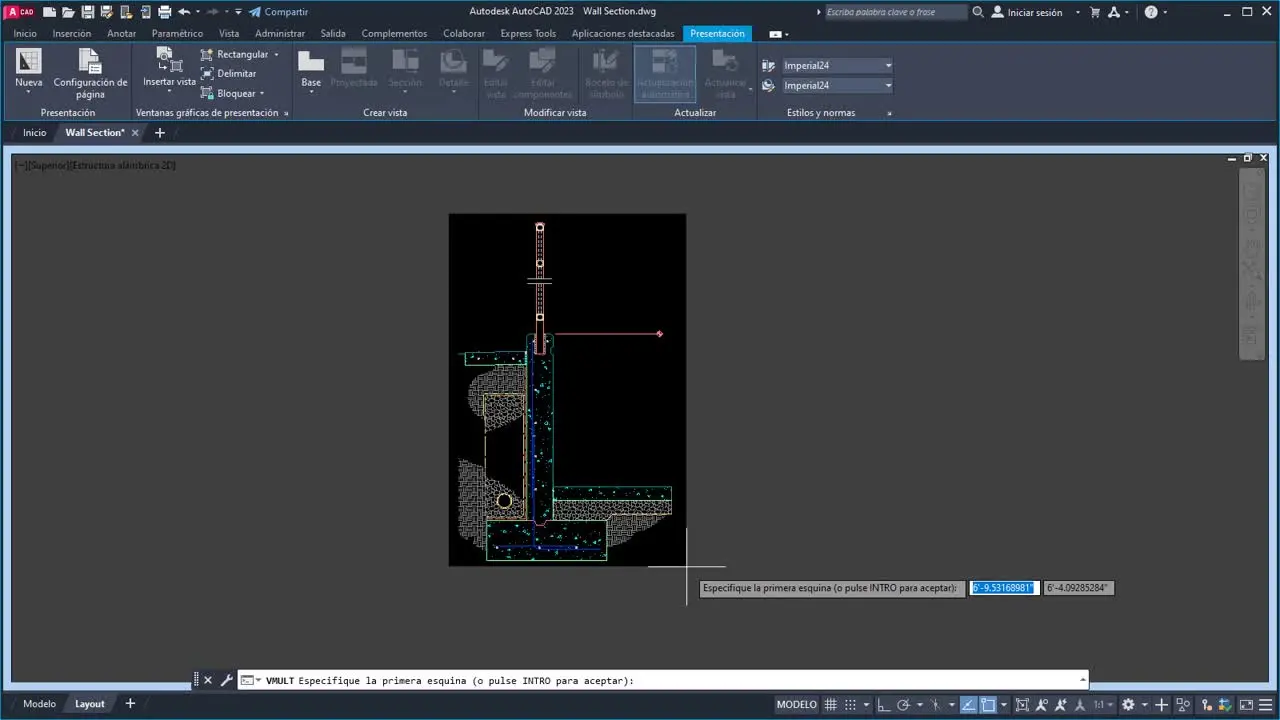

Utilizando el Comando IDPOINT
El comando IDPOINTes una herramienta rápida y sencilla para obtener las coordenadas de un punto específico. Para utilizarlo, simplemente:
- Activa la barra de comandos: Si no está visible, ve a la pestaña Ver y asegúrate de que la opción Barra de comandos esté marcada.
- Escribe IDPOINT y presiona Enter: Esto activa el comando.
- Selecciona el punto: Haz clic en el punto en la ventana gráfica cuyas coordenadas deseas conocer. Las coordenadas X, Y y Z (en modelos 3D) aparecerán inmediatamente en la barra de comandos.
Ventajas: Rápido y eficiente para encontrar coordenadas de puntos individuales. Desventajas: No es adecuado para obtener coordenadas de múltiples puntos simultáneamente.

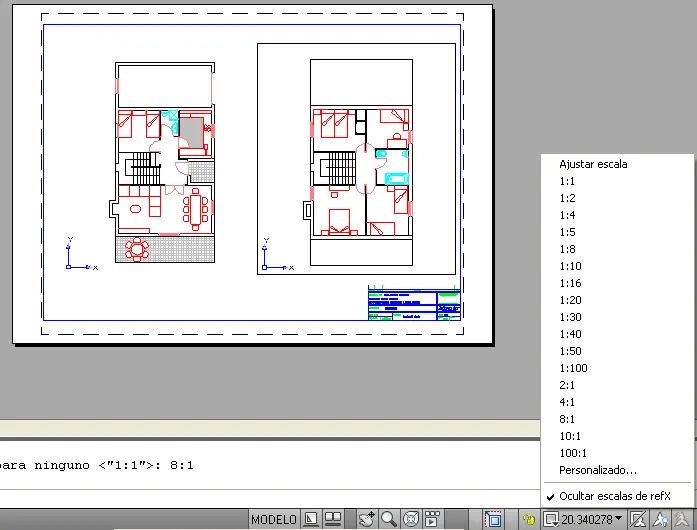

Visualizando la Barra de Estado
La barra de estado, ubicada generalmente en la parte inferior de la ventana de AutoCAD, muestra información dinámica sobre el cursor, incluyendo sus coordenadas X e Y en tiempo real. Esta es una forma excelente de monitorear la posición del cursor mientras se dibuja o se navega por el dibujo.
Ventajas: Proporciona información en tiempo real, útil para dibujar con precisión. Desventajas: Solo muestra las coordenadas X e Y del cursor, no las coordenadas de objetos específicos. No muestra la coordenada Z.
Utilizando la Paleta Propiedades

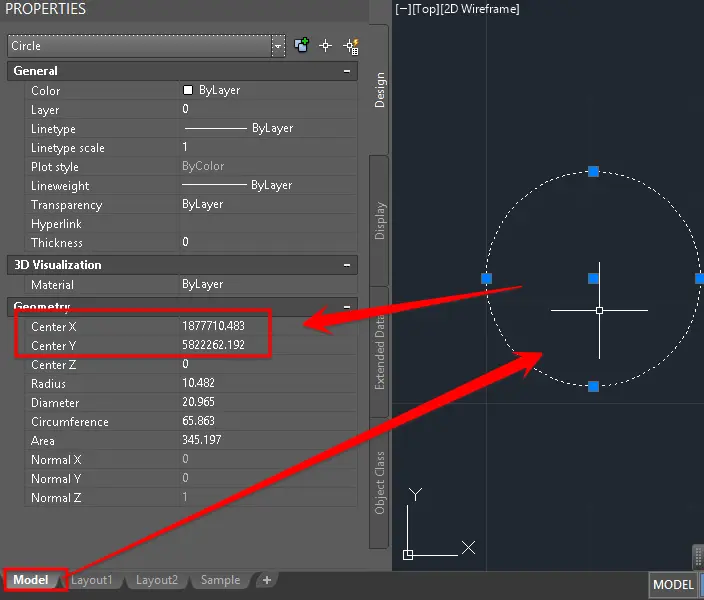

Selecciona el objeto en el dibujo para el que necesitas las coordenadas. Luego, en la pestaña Inicio, busca y abre la Paleta Propiedades. Aquí, encontrarás las propiedades del objeto seleccionado, incluyendo sus coordenadas.
Ventajas: Útil para obtener coordenadas de objetos complejos, además de otras propiedades. Desventajas: Requiere seleccionar previamente el objeto, lo cual puede ser menos eficiente que IDPOINTpara puntos aislados.
Utilizando el Comando LIST
El comando LISTproporciona información detallada sobre los objetos seleccionados, incluyendo sus coordenadas. Es una herramienta versátil que puede ser utilizada para obtener información de diversos aspectos del dibujo.
- Escribe LIST y presiona Enter.
- Selecciona el objeto.
La información del objeto, incluyendo sus coordenadas, se mostrará en la ventana de texto.
Ventajas: Ofrece información completa sobre el objeto. Desventajas: Puede ser más lento que IDPOINTpara obtener solo coordenadas.
Trabajando con Coordenadas en AutoCAD: Técnicas Avanzadas
Más allá de encontrar coordenadas, AutoCAD permite utilizarlas para diversas operaciones, mejorando la precisión y eficiencia del trabajo:
Dibujar Objetos con Coordenadas Precisas
En lugar de hacer clic directamente en la ventana gráfica, puedes especificar las coordenadas exactas para dibujar objetos. Esto resulta crucial para la precisión en diseños complejos. Por ejemplo, para dibujar una línea entre dos puntos con coordenadas conocidas, se puede utilizar el comando LINE y especificar las coordenadas de cada punto.

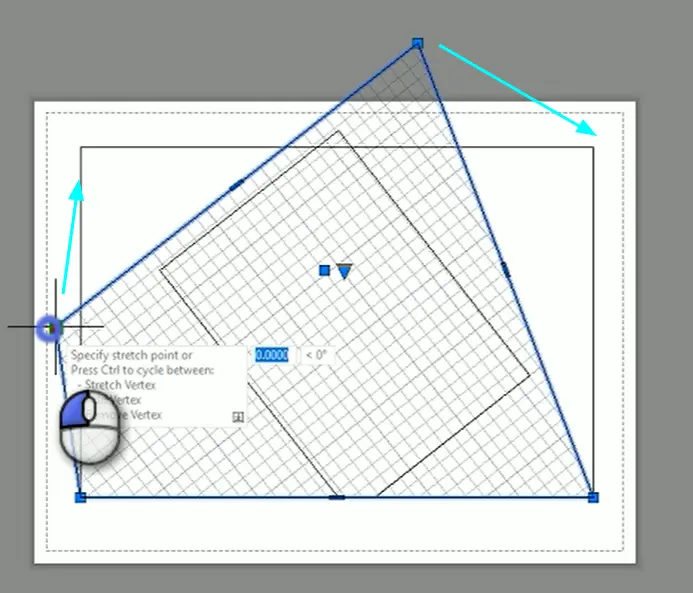

Movimiento y Edición de Objetos Usando Coordenadas
La función MOVE permite desplazar objetos especificando un vector de desplazamiento a través de coordenadas. Similarmente, la función COPY facilita la duplicación de objetos en ubicaciones precisas definidas por coordenadas.
Creación de Bloques con Coordenadas Predefinidas
Los bloques son elementos predefinidos que pueden ser insertados en el dibujo. Al crear bloques, se puede especificar la posición de inserción utilizando coordenadas, garantizando una ubicación precisa en cualquier momento.
Uso de Variables de Sistema para Controlar la Precisión de las Coordenadas
AutoCAD dispone de variables de sistema, como PRECISOy PDMODE, que afectan la precisión con la que se muestran y se introducen las coordenadas. Ajustar estas variables permite controlar el nivel de detalle en la visualización y entrada de datos.
Tabla Comparativa de Métodos para Obtener Coordenadas
| Método | Rapidez | Precisión | Información Adicional |
|---|---|---|---|
| IDPOINT | Alta | Alta | Solo coordenadas del punto seleccionado |
| Barra de Estado | Alta | Media | Coordenadas del cursor en tiempo real |
| Paleta Propiedades | Media | Alta | Propiedades del objeto, incluyendo coordenadas |
| Comando LIST | Baja | Alta | Información detallada del objeto |
Consultas Habituales sobre Coordenadas en AutoCAD
- ¿Cómo cambiar el formato de visualización de las coordenadas? Se puede ajustar el formato de las coordenadas (decimal, ingeniería, etc.) a través de las opciones de unidades en la configuración del dibujo.
- ¿Cómo trabajar con coordenadas polares en AutoCAD? AutoCAD permite especificar coordenadas en formato polar (distancia y ángulo) usando la sintaxis adecuada.
- ¿Cómo manejar coordenadas en dibujos 3D? En 3D, se utilizan las tres coordenadas X, Y y Z para definir la posición de los puntos.
- ¿Qué hacer si las coordenadas no se muestran correctamente? Verificar la configuración de unidades y las variables de sistema relacionadas con la visualización de coordenadas.
En conclusión, dominar el manejo de coordenadas en AutoCAD es esencial para crear dibujos precisos y eficientes. La selección del método más adecuado dependerá de la tarea específica y del nivel de detalle requerido. Experimentar con las diferentes técnicas descritas en este artículo te permitirá optimizar tu flujo de trabajo y lograr resultados profesionales en tus diseños.
