La representación gráfica de conjuntos, especialmente conjuntos numéricos, es fundamental para la comprensión y el trabajo con las matemáticas. Permite visualizar las relaciones entre los elementos y facilita la resolución de problemas. Existen diferentes métodos para representar gráficamente los conjuntos, siendo los diagramas de Venn los más comunes para conjuntos finitos y la recta numérica para conjuntos infinitos como los números reales.
- ¿Qué es un conjunto?
- Diagramas de Venn: Representación gráfica de conjuntos finitos
- La recta numérica: Representación gráfica de conjuntos infinitos
- Tabla comparativa de representaciones gráficas
- Intervalos y su representación en la recta numérica
- Consultas habituales sobre representación gráfica de conjuntos
¿Qué es un conjunto?
Un conjunto es una colección bien definida de objetos, llamados elementos. La característica clave de un conjunto es que se debe poder determinar con certeza si un elemento pertenece o no al conjunto. Por ejemplo, "las frutas rojas" es un conjunto bien definido (aunque la pertenencia pueda depender del observador); sin embargo, "los números grandes" no lo es, porque la noción de "grande" es subjetiva.
Diagramas de Venn: Representación gráfica de conjuntos finitos
Los diagramas de Venn son una herramienta visual que utiliza círculos o elipses para representar conjuntos. Cada círculo representa un conjunto, y los elementos del conjunto se escriben dentro del círculo correspondiente. Si dos conjuntos comparten elementos, sus círculos se superpondrán, y la zona de intersección representará los elementos comunes.
Ejemplo:
Conjunto A = {1, 2, 3}
Conjunto B = {3, 4, 5}
En un diagrama de Venn, el círculo A contendría los números 1, 2 y 3, y el círculo B los números 3, 4 y El número 3 se ubicaría en la zona de intersección, ya que pertenece a ambos conjuntos.
Los diagramas de Venn también son útiles para representar operaciones entre conjuntos, como la unión (todos los elementos de ambos conjuntos), la intersección (elementos comunes a ambos conjuntos) y la diferencia (elementos que pertenecen a un conjunto pero no al otro).

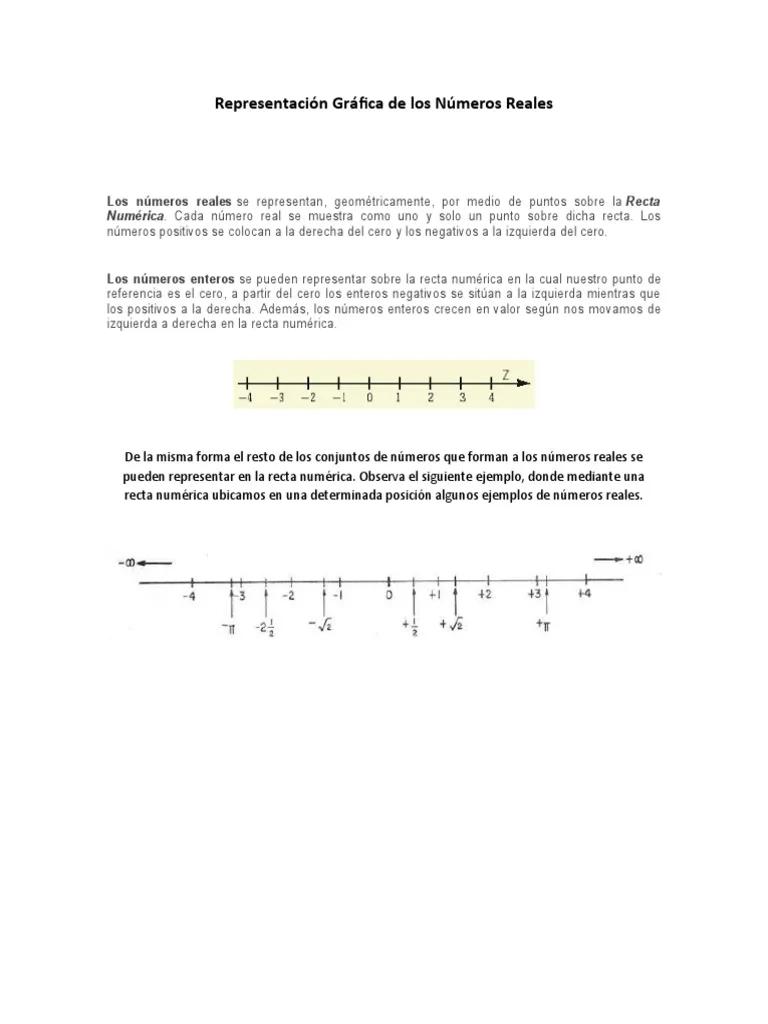

La recta numérica: Representación gráfica de conjuntos infinitos
Para conjuntos infinitos, como los números naturales (ℕ), los enteros (ℤ), los racionales (ℚ) y los reales (ℝ), la representación gráfica más adecuada es la recta numérica. Esta es una línea recta donde se marcan puntos que representan los números. El cero se ubica en el centro, los números positivos a la derecha y los negativos a la izquierda.
Números Naturales (ℕ): Se representan como puntos equidistantes a la derecha del cero, comenzando en
Números Enteros (ℤ): Incluyen los números naturales, el cero y los números negativos, representados como puntos equidistantes a ambos lados del cero.
Números Racionales (ℚ): Incluyen todos los números que pueden expresarse como una fracción de dos enteros. Aunque no todos los números racionales pueden representarse con precisión en la recta numérica (debido a la densidad de los números racionales), su ubicación puede inferirse entre los enteros.
Números Reales (ℝ): Incluyen todos los números racionales e irracionales (como π o √2). La recta numérica representa todos los números reales, aunque no se pueden marcar todos individualmente debido a la infinitud de números reales entre dos números racionales cualesquiera. Los números irracionales se ubican entre los números racionales.
Tabla comparativa de representaciones gráficas
| Conjunto | Representación gráfica | Características |
|---|---|---|
| Conjuntos finitos (pequeños) | Diagrama de Venn | Visual, sencillo para conjuntos con pocos elementos, permite representar operaciones entre conjuntos. |
| Conjuntos infinitos (ℕ, ℤ, ℚ, ℝ) | Recta numérica | Visualiza la ordenación de los números, permite identificar intervalos y relaciones de orden. |
| Intervalos de números reales | Recta numérica con intervalos sombreados | Representación gráfica de conjuntos de números reales comprendidos entre dos valores, incluyendo o excluyendo los extremos. |
Intervalos y su representación en la recta numérica
Los intervalos son subconjuntos de los números reales. Se representan en la recta numérica mediante segmentos de línea, donde los extremos del intervalo pueden estar incluidos o excluidos. La inclusión se indica con corchetes [ ] y la exclusión con paréntesis ( ).
Ejemplos:
- [a, b]: Intervalo cerrado, incluye a y b.
- (a, b): Intervalo abierto, excluye a y b.
- [a, b): Intervalo semiabierto a la derecha, incluye a y excluye b.
- (a, b]: Intervalo semiabierto a la izquierda, excluye a e incluye b.
Estos intervalos se representan gráficamente en la recta numérica sombreando la región correspondiente entre a y b, y utilizando los corchetes o paréntesis para indicar la inclusión o exclusión de los extremos.
Consultas habituales sobre representación gráfica de conjuntos
- ¿Cómo representar la unión de dos conjuntos en un diagrama de Venn? Se representa sombreando la totalidad de ambos círculos, incluyendo la zona de intersección.
- ¿Cómo representar la intersección de dos conjuntos en un diagrama de Venn? Se representa sombreando únicamente la zona de intersección de los dos círculos.
- ¿Cómo representar un conjunto vacío en un diagrama de Venn? Se representa mediante un círculo vacío.
- ¿Cómo representar los números irracionales en la recta numérica? No se pueden representar individualmente, pero se ubican en los espacios que quedan entre los números racionales.
- ¿Cómo representar intervalos infinitos en la recta numérica? Se representa mediante una flecha que indica la extensión infinita del intervalo.
La comprensión de la representación gráfica de los conjuntos numéricos es esencial para un buen entendimiento de las matemáticas, facilitando la visualización de conceptos abstractos y la resolución de problemas.
