Tanto la escala gráfica como la escala numérica son herramientas fundamentales en cartografía, utilizadas para representar la relación entre las distancias en un mapa y las distancias correspondientes en la realidad. Sin embargo, presentan diferencias significativas en su forma de expresión y aplicación. Comprender estas diferencias es crucial para la correcta interpretación y elaboración de mapas.

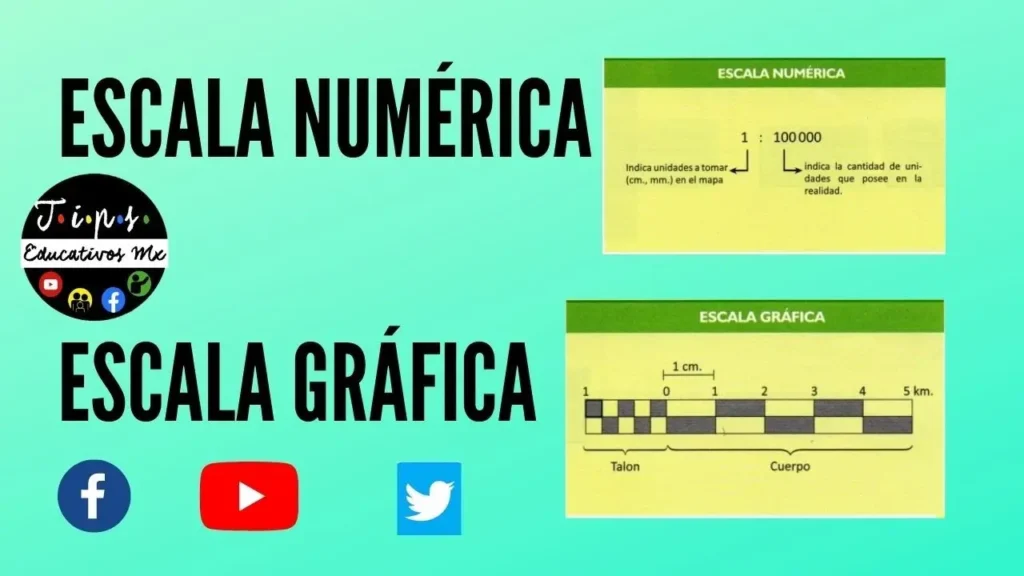

Escala gráfica: Representación visual de la proporción
La escala gráfica, también conocida como escala lineal, es una representación visual de la relación entre la distancia en el mapa y la distancia en el terreno. Se presenta como una línea recta dividida en segmentos, cada uno de los cuales representa una determinada distancia en la realidad. Por ejemplo, una escala gráfica podría mostrar una línea de 10 centímetros dividida en segmentos de 1 centímetro, cada uno representando 1 kilómetro en el terreno. Esto permite una medición directa de distancias en el mapa utilizando una regla o similar.
Ventajas de la escala gráfica:
- Facilidad de uso: Permite la medición directa de distancias con una regla.
- Independencia de la reducción o ampliación: Si el mapa se amplía o reduce, la escala gráfica se adapta proporcionalmente, manteniendo su precisión.
- Claridad visual: Ofrece una representación visual intuitiva de la proporción.
Desventajas de la escala gráfica:
- Limitaciones en la precisión: La precisión está limitada por la resolución de la gráfica.
- Inconveniente para mapas de pequeña escala: En mapas de pequeña escala, la escala gráfica puede volverse demasiado pequeña para ser práctica.
- Necesidad de reproducción precisa: La reproducción del mapa debe ser precisa para que la escala gráfica mantenga su validez.
Escala numérica: Representación matemática de la proporción
La escala numérica expresa la relación entre la distancia en el mapa y la distancia en el terreno mediante una fracción o una razón. Por ejemplo, una escala numérica de 1:50.000 significa que 1 unidad de medida en el mapa representa 50.000 unidades de medida en el terreno. Esto puede ser 1 centímetro a 50.000 centímetros, 1 pulgada a 50.000 pulgadas, etc. La unidad de medida es la misma en el numerador y el denominador.
Ventajas de la escala numérica:
- Precisión: Ofrece una mayor precisión en la representación de la proporción.
- Facilidad de cálculo: Permite realizar cálculos precisos de distancias.
- Universalidad: Es independiente del sistema de unidades utilizado (métrico, imperial, etc.).
Desventajas de la escala numérica:
- Mayor complejidad para la medición directa: Requiere cálculos para determinar las distancias en el terreno.
- Dependencia de las unidades de medida: Es importante especificar la unidad de medida utilizada (cm, m, pulgadas, etc.).
- No es tan visual: No proporciona una representación visual tan intuitiva como la escala gráfica.
Tabla comparativa: Escala gráfica vs. Escala numérica
Característica | Escala gráfica | Escala numérica |
---|---|---|
Representación | Visual (línea dividida en segmentos) | Numérica (fracción o razón) |
Precisión | Limitada por la resolución gráfica | Mayor precisión |
Medición de distancias | Directa con una regla | Requiere cálculos |
Adaptabilidad a cambios de tamaño | Se adapta proporcionalmente | Se mantiene constante |
Facilidad de uso | Intuitiva y fácil de entender | Requiere conocimientos matemáticos |
Independencia de unidades | Depende del sistema de unidades utilizado en la gráfica | Independiente del sistema de unidades |
Consultas habituales sobre la diferencia entre escala gráfica y escala numérica
¿Cuál es mejor, la escala gráfica o la numérica? No existe una respuesta única. La mejor opción depende del contexto y del objetivo del mapa. Para mapas que requieren mediciones rápidas y sencillas, la escala gráfica es preferible. Para mapas que requieren alta precisión y cálculos complejos, la escala numérica es la opción más adecuada. A menudo, se utilizan ambas escalas en un mismo mapa para una mejor comprensión.
¿Cómo se calcula la escala numérica a partir de la escala gráfica? Se mide la longitud de un segmento representativo en la escala gráfica y se compara con la distancia real que representa. La razón entre ambas medidas proporciona la escala numérica.
¿Cómo se construye una escala gráfica a partir de la escala numérica? Se determina la longitud del segmento que representará una unidad de medida en el terreno (según la escala numérica) y se dibuja la escala gráfica basándose en esa longitud.
¿Qué tipos de escalas existen? Además de las escalas gráficas y numéricas, existen otros tipos de escalas, como las escalas de proporción, las escalas naturales y las escalas de transformación. Cada una tiene sus propias características y aplicaciones.
Conclusión
La elección entre una escala gráfica y una escala numérica depende en gran medida de la aplicación específica. Si bien ambas representan la relación entre la distancia en el mapa y la distancia en el terreno, sus diferentes métodos de representación implican ventajas y desventajas en cuanto a precisión, facilidad de uso y aplicabilidad. En muchos casos, el uso combinado de ambas resulta beneficioso para una mejor comprensión y utilización del mapa.
