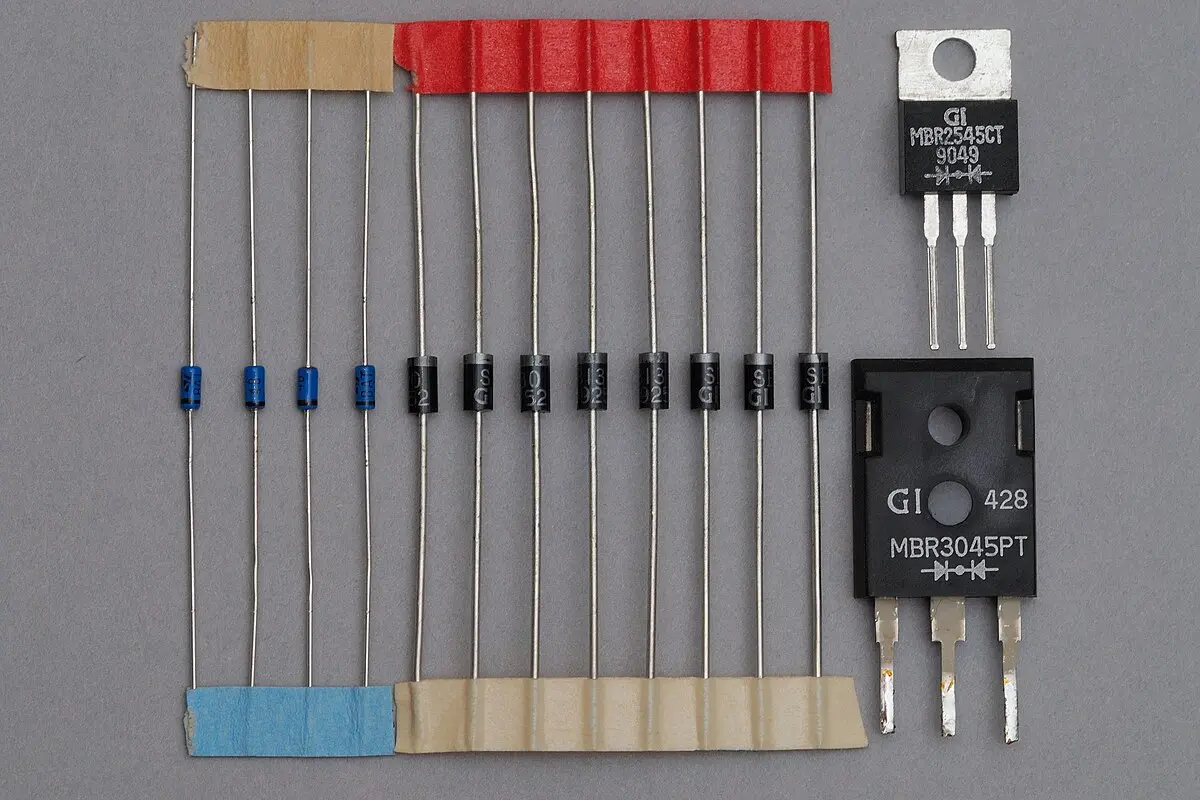

El diodo Schottky, o diodo de barrera Schottky, es un componente electrónico esencial caracterizado por su alta velocidad de conmutación y baja tensión umbral. A diferencia de los diodos convencionales de unión PN, el diodo Schottky utiliza una unión metal-semiconductor, lo que le confiere propiedades únicas.
Funcionamiento del Diodo Schottky
El funcionamiento del diodo Schottky se basa en el principio de la barrera de Schottky, formada por la unión entre un metal y un semiconductor. Cuando se aplica una tensión directa, los electrones fluyen fácilmente desde el semiconductor al metal, con una caída de tensión significativamente menor (0.2V a 0.4V) que en los diodos convencionales (aproximadamente 0.7V). Esta baja caída de tensión es una de sus características más importantes.
A diferencia de los diodos de unión PN, donde la conducción implica la recombinación de portadores mayoritarios y minoritarios, en el diodo Schottky la conducción se realiza principalmente a través de portadores mayoritarios (electrones en un semiconductor tipo N). Esto permite una conmutación mucho más rápida, típicamente en nanosegundos, característica crucial en aplicaciones de alta frecuencia.
Gráfica V-I del Diodo Schottky
La gráfica V-I (voltaje-corriente) del diodo Schottky muestra una curva característica con una región de conducción directa que comienza a una tensión de rodilla muy baja. La pendiente de la región de conducción directa es mucho más pronunciada que en un diodo convencional, lo que refleja su menor resistencia. En la región de polarización inversa, la corriente inversa es generalmente menor que en los diodos convencionales, aunque aumenta con la temperatura.
| Característica | Diodo Schottky | Diodo Convencional |
|---|---|---|
| Tensión de rodilla | 0.2V - 0.4V | 0.7V |
| Velocidad de conmutación | Nanosegundos | Microsegundos |
| Caída de tensión directa | Baja | Alta |
| Corriente inversa | Baja | Baja a moderada |
| Resistencia inversa | Relativamente baja a altos voltajes inversos | Mayor a altos voltajes inversos |
Aplicaciones del Diodo Schottky
Las características únicas del diodo Schottky lo hacen ideal para una amplia gama de aplicaciones, incluyendo:
- Rectificadores de alta frecuencia: Su alta velocidad de conmutación lo hace perfecto para rectificar señales de alta frecuencia, como en fuentes de alimentación conmutadas y convertidores de potencia.
- Protección de circuitos: Se utiliza para proteger componentes sensibles de sobretensiones y picos de corriente.
- Circuitos de conmutación rápida: En electrónica digital, su rápida respuesta es fundamental en circuitos de lógica de alta velocidad.
- Celdas solares: Se emplea en la protección de descarga de las células solares, evitando daños a las baterías.
- Variadores de frecuencia (Inversores): En los variadores de frecuencia, los diodos Schottky ayudan a drenar los picos de corriente inductiva que se generan en los bobinados de los motores.
- Circuitos integrados: Se utilizan en circuitos integrados de lógica TTL de alta velocidad (series 74S, LS, ALS y AS).
Comparación con otros diodos
La principal diferencia entre el diodo Schottky y los diodos convencionales radica en su estructura y funcionamiento. Mientras los diodos convencionales utilizan una unión PN, el diodo Schottky emplea una unión metal-semiconductor. Esta diferencia resulta en una menor caída de tensión, mayor velocidad de conmutación y una menor resistencia. Sin embargo, los diodos Schottky suelen tener una menor tensión de ruptura inversa.
Comparación con el Diodo Shockley : Es importante no confundir el diodo Schottky con el diodo Shockley. El diodo Shockley es un tipo de tiristor con dos estados estables (encendido y apagado), mientras que el diodo Schottky es un diodo rectificador simple.
Consideraciones para la Selección de un Diodo Schottky
Al seleccionar un diodo Schottky, es importante considerar las siguientes especificaciones:
- Tensión inversa máxima (VRRM): La tensión inversa máxima que el diodo puede soportar sin dañarse.
- Corriente directa máxima (IF): La corriente directa máxima que el diodo puede conducir sin sobrecalentarse.
- Caída de tensión directa (VF): La caída de tensión a través del diodo cuando conduce.
- Capacitancia de unión: Afecta el rendimiento a altas frecuencias.
- Temperatura de funcionamiento: La temperatura máxima a la cual el diodo puede operar.
Consultas Habituales sobre el Diodo Schottky
Algunas de las consultas más frecuentes sobre el diodo Schottky incluyen:
- ¿Qué es un diodo Schottky ?
- ¿Cuál es la diferencia entre un diodo Schottky y un diodo convencional?
- ¿Para qué sirve un diodo Schottky ?
- ¿Cómo identificar un diodo Schottky ?
- ¿Cuáles son las aplicaciones del diodo Schottky ?
- ¿Cómo se selecciona el diodo Schottky adecuado para una aplicación específica?
La comprensión de las características y aplicaciones del diodo Schottky es crucial para el diseño y la implementación de circuitos electrónicos eficientes y de alta velocidad.
