La representación gráfica de vectores es una herramienta fundamental en matemáticas, física e ingeniería. Un vector es una magnitud física que se caracteriza por tener tanto magnitud (tamaño) como dirección. A diferencia de un escalar, que solo tiene magnitud (por ejemplo, la temperatura o la masa), un vector necesita también una dirección para quedar completamente definido. Comprender cómo representar gráficamente los vectores es crucial para resolver una gran variedad de problemas.
¿Qué es un Vector?
Un vector se puede definir como un segmento de recta dirigido. Esto significa que tiene un punto inicial (origen) y un punto final (extremo). La longitud del segmento representa la magnitud del vector, mientras que la dirección de la flecha indica su orientación en el espacio. Los vectores se representan generalmente con una letra en negrita ( v ) o con una flecha encima de la letra (→v).
Ejemplos de Vectores
Para comprender mejor el concepto, consideremos algunos ejemplos:
- Velocidad: La velocidad de un coche no solo se define por su rapidez (magnitud), sino también por la dirección en la que se mueve. Un coche que viaja a 60 km/h hacia el este tiene un vector de velocidad diferente a un coche que viaja a 60 km/h hacia el norte.
- Fuerza: La fuerza aplicada sobre un objeto se representa mediante un vector. La magnitud de la fuerza indica su intensidad (medida en Newtons, por ejemplo), y la dirección indica hacia dónde se aplica la fuerza.
- Desplazamiento: Si una persona camina 5 metros hacia el norte, su desplazamiento se representa por un vector con magnitud 5 metros y dirección norte. Si luego camina 3 metros hacia el este, su desplazamiento total se representa por la suma vectorial de ambos desplazamientos.
Representación Gráfica de Vectores

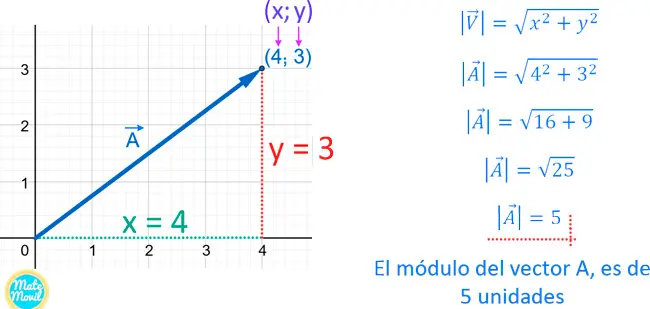

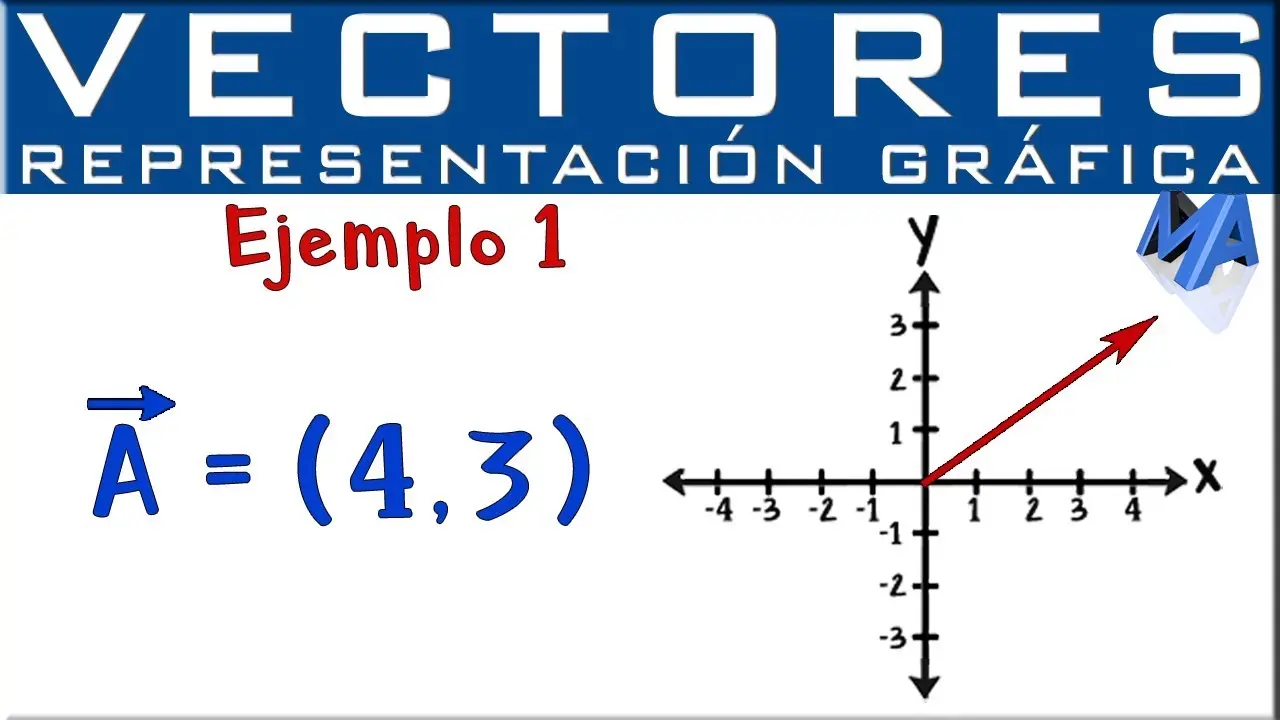

La representación gráfica de un vector se realiza mediante una flecha. La longitud de la flecha es proporcional a la magnitud del vector, y la dirección de la flecha indica la dirección del vector. Para representar vectores en un plano cartesiano (x, y), se utiliza un sistema de coordenadas. El origen del vector se coloca en el origen del sistema de coordenadas (0, 0), y el extremo del vector se coloca en las coordenadas correspondientes a sus componentes.
Componentes de un Vector
Un vector en un plano bidimensional se puede descomponer en dos componentes: una componente horizontal (x) y una componente vertical (y). Estas componentes representan la proyección del vector sobre los ejes x e y, respectivamente. En un espacio tridimensional, se añaden las componentes z.
Escalas y Unidades
Al representar gráficamente un vector, es crucial utilizar una escala adecuada para representar la magnitud del vector de manera precisa. Por ejemplo, se puede elegir una escala de 1 cm = 10 unidades de la magnitud del vector. Las unidades de la magnitud del vector deben indicarse claramente en el gráfico.
Ejercicios de Representación Gráfica
Para afianzar el conocimiento sobre vectores, practiquemos con algunos ejercicios:
Ejercicio 1: Representación de Vectores Individuales
Representar gráficamente los siguientes vectores en un plano cartesiano, utilizando una escala de 1 cm = 5 unidades:
- Vector A: Magnitud = 15 unidades, Dirección = 30° con respecto al eje x positivo.
- Vector B: Magnitud = 10 unidades, Dirección = 135° con respecto al eje x positivo.
- Vector C: Magnitud = 20 unidades, Dirección = 270° con respecto al eje x positivo.
Solución: Para cada vector, se debe dibujar una flecha con la longitud correspondiente a la magnitud del vector, según la escala. La dirección se mide con respecto al eje x positivo, utilizando un transportador.
Ejercicio 2: Suma de Vectores
Dados los vectores A y B del ejercicio anterior, representar gráficamente su suma (A + B) utilizando el método del paralelogramo y el método del triángulo.
Método del paralelogramo: Se dibujan los vectores A y B con origen común. Luego, se completa el paralelogramo formado por los vectores A y B. La diagonal del paralelogramo, desde el origen común hasta el vértice opuesto, representa la suma de los vectores.
Método del triángulo: Se dibuja el vector A. Desde el extremo del vector A, se dibuja el vector B. La suma de los vectores es el vector que une el origen del vector A con el extremo del vector B.
Ejercicio 3: Resta de Vectores
Dados los vectores A y B del ejercicio anterior, representar gráficamente su resta (A - B). Recuerda que la resta de vectores es equivalente a la suma del primer vector con el opuesto del segundo vector (A + (-B)). El vector opuesto (-B) tiene la misma magnitud que B, pero dirección opuesta.
Ejercicio 4: Vectores en Tres Dimensiones
Representar gráficamente el vector v = (3, 4, 5) en un sistema de coordenadas tridimensional. Recuerda que cada componente del vector representa la proyección del vector sobre cada uno de los ejes x, y, z.
Ejercicio 5: Aplicaciones de la Representación Gráfica de Vectores
Describir un ejemplo de una situación de la vida real donde la representación gráfica de vectores sea útil para resolver un problema. Por ejemplo, se puede considerar un problema de navegación, donde la suma de vectores de desplazamiento permite determinar la posición final.
Consultas Habituales
Aquí te presentamos algunas consultas habituales sobre la representación gráfica de vectores:
¿Cómo se representa un vector nulo?
Un vector nulo se representa como un punto. No tiene magnitud ni dirección.
¿Qué son vectores libres?
Los vectores libres son vectores que se pueden trasladar paralelamente a sí mismos sin alterar sus propiedades. Su representación gráfica se puede desplazar a cualquier lugar del plano, siempre y cuando se mantenga su magnitud y dirección.
¿Cómo se comparan dos vectores?
Dos vectores son iguales si tienen la misma magnitud y la misma dirección. Se pueden comparar gráficamente superponiéndolos.
Tabla Comparativa: Métodos para Sumar Vectores
| Método | Descripción | Ventajas | Desventajas |
|---|---|---|---|
| Método del Paralelogramo | Se completa un paralelogramo usando los vectores como lados adyacentes. La diagonal representa la suma. | Visualmente intuitivo para dos vectores. | Más complejo para sumar más de dos vectores. |
| Método del Triángulo (o método de la cola a la punta) | Se coloca la cola de un vector en la punta del otro y se une la cola del primero con la punta del último. | Fácil de extender a la suma de tres o más vectores. | Puede ser menos intuitivo para dos vectores. |
Conclusión
La representación gráfica de vectores es una herramienta esencial para visualizar y comprender conceptos relacionados con magnitudes físicas que poseen tanto magnitud como dirección. Dominar las técnicas de representación gráfica, incluyendo la suma y resta de vectores, es crucial para resolver problemas en diversas áreas, como la física, la ingeniería y las matemáticas. A través de la práctica constante de ejercicios, se puede afianzar el conocimiento y la habilidad para representar y manipular vectores de manera eficiente.
