El ensayo de flexión es una prueba fundamental en la ciencia de materiales, utilizada para determinar la resistencia y el comportamiento de diversos materiales bajo carga de flexión. Este ensayo proporciona información crucial sobre las propiedades mecánicas, permitiendo a ingenieros y científicos seleccionar los materiales adecuados para aplicaciones específicas. En esta tutorial, exploraremos a fondo el ensayo de flexión gráfica, sus diferentes métodos, la interpretación de los resultados y su importancia en diversas industrias.
¿Qué es un Ensayo de Flexión?

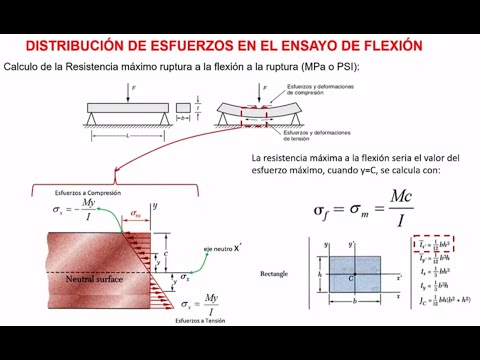

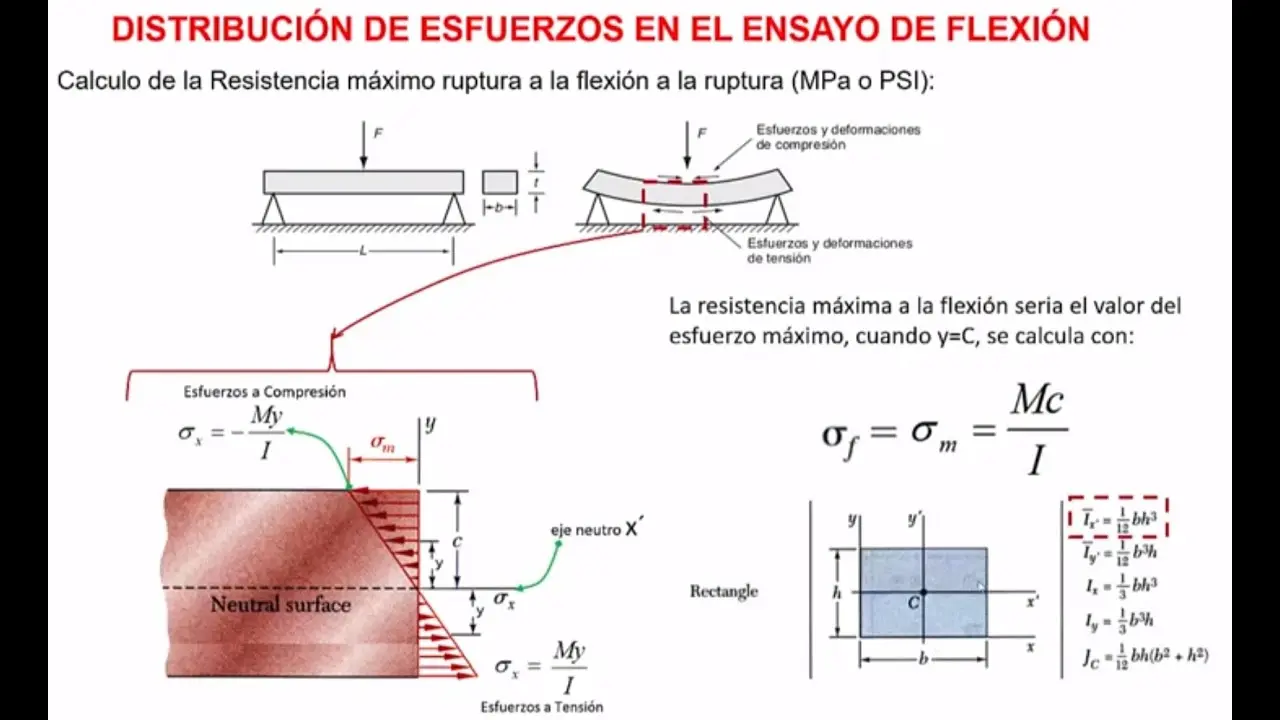

Un ensayo de flexión es un método de prueba mecánica que evalúa la resistencia de un material a deformarse o fracturarse cuando se le aplica una fuerza de flexión. A diferencia de los ensayos de tracción o compresión, la flexión somete al material a una combinación compleja de tensiones: tracción en la superficie convexa, compresión en la superficie cóncava y cizallamiento en la zona neutra. Esta combinación de tensiones proporciona una evaluación más realista del comportamiento del material en situaciones de carga reales.
Tipos de Ensayos de Flexión
Existen diferentes configuraciones para realizar ensayos de flexión, las más comunes son:

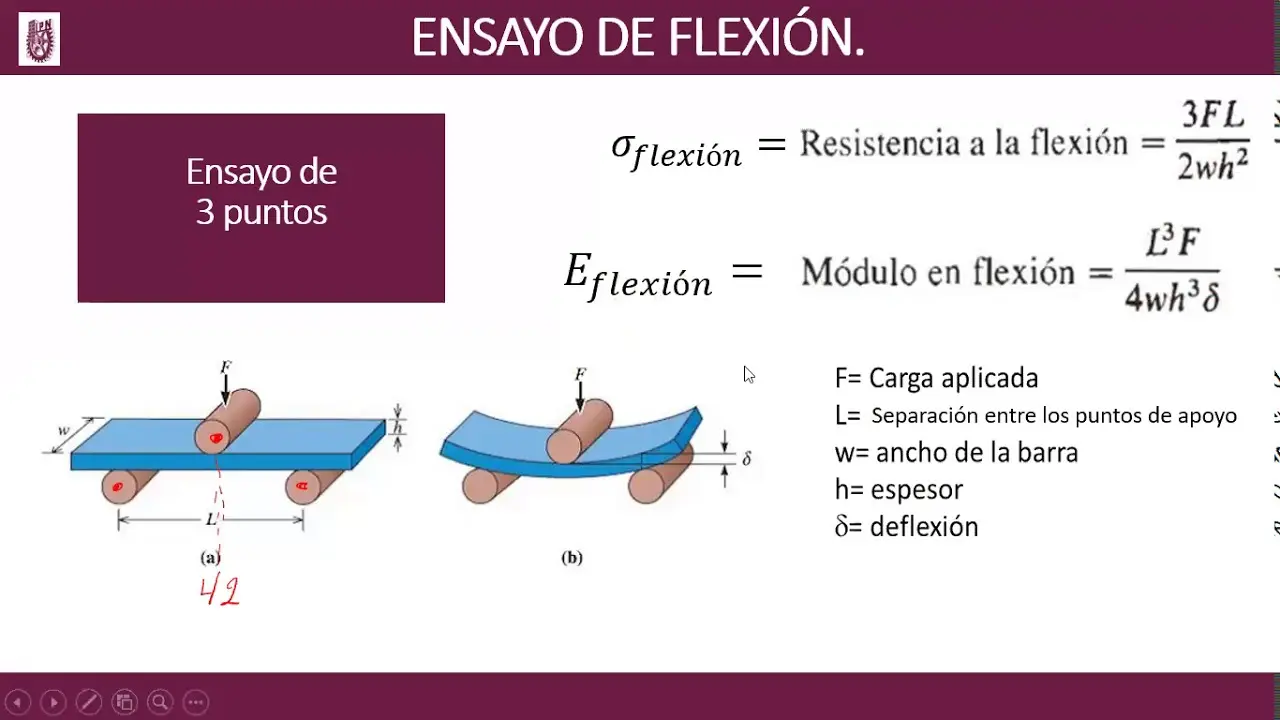

- Ensayo de flexión en 3 puntos: La muestra se apoya en dos puntos, y la fuerza se aplica en un tercer punto central. Este método es ampliamente utilizado por su simplicidad y reproducibilidad.
- Ensayo de flexión en 4 puntos: La muestra se apoya en dos puntos exteriores, y la fuerza se aplica en dos puntos interiores. Este método permite generar una región de flexión uniforme en la muestra.
- Ensayo de flexión en 2 puntos: La muestra se apoya en los extremos y la fuerza se aplica en el centro. Este método es menos común que los anteriores debido a la concentración de esfuerzos en los puntos de apoyo.
Cómo se Realiza un Ensayo de Flexión
El ensayo de flexión se realiza generalmente utilizando una máquina de ensayos universal. La muestra, con dimensiones y forma especificadas según la norma correspondiente, se coloca en los apoyos de la máquina. Se aplica una fuerza creciente de forma controlada, y se mide la deformación resultante. El proceso continúa hasta que la muestra se fractura o alcanza un nivel predefinido de deformación.
Equipo Utilizado
El equipo necesario para un ensayo de flexión incluye:
- Máquina de ensayos universal
- Celda de carga
- Apoyos de la muestra (según el tipo de ensayo)
- Extensómetro (opcional, para mediciones precisas de deformación)
- Software de adquisición de datos
Interpretación de los Resultados

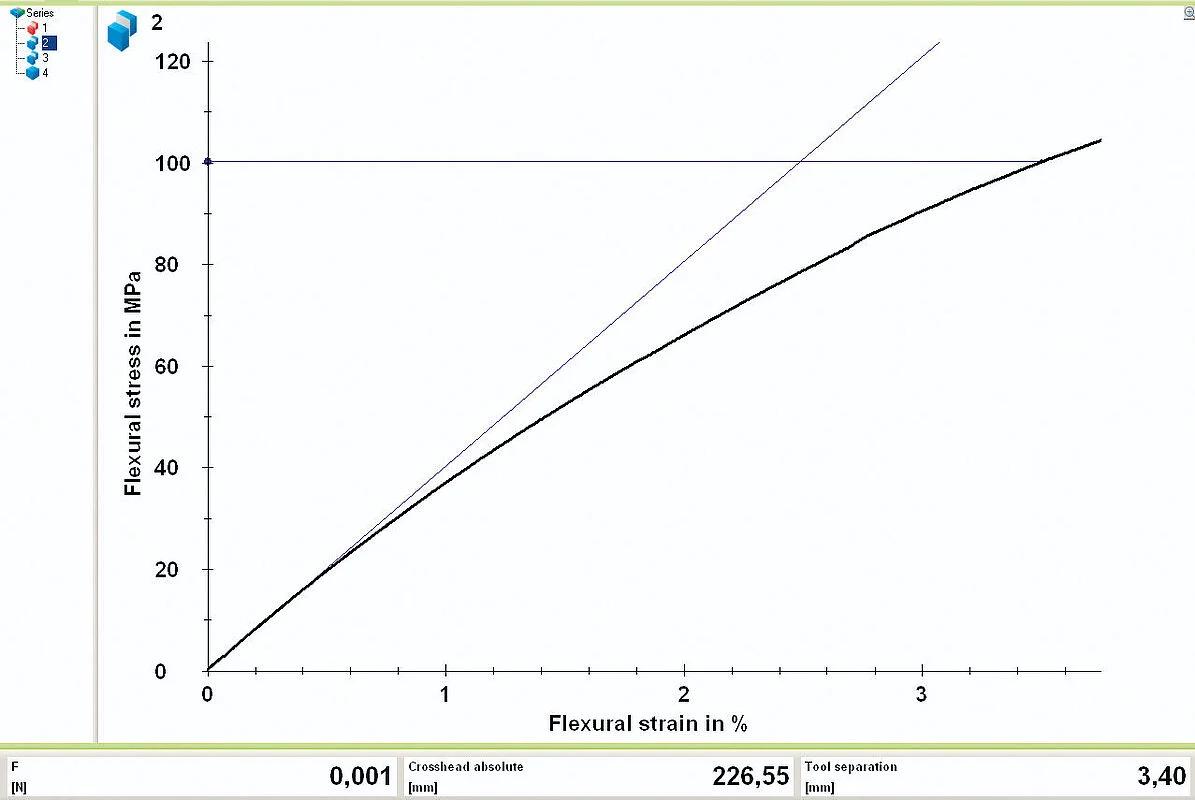

Los datos obtenidos durante un ensayo de flexión se representan gráficamente en una curva de tensión-deformación. Esta curva permite determinar importantes propiedades mecánicas del material, como:
- Resistencia a la flexión: La tensión máxima que soporta el material antes de la fractura.
- Módulo de elasticidad en flexión: Una medida de la rigidez del material en la zona elástica.
- Deformación a la rotura: La deformación que experimenta el material antes de la fractura.
- Límite de fluencia (para materiales dúctiles): La tensión a la que comienza la deformación plástica.
Tipos de Materiales Ensayados
Los ensayos de flexión se aplican a una amplia gama de materiales, incluyendo:
- Metales
- Polímeros
- Cerámicas
- Compuestos
- Madera
- Materiales biológicos
Aplicaciones Industriales
Los ensayos de flexión son cruciales en diversas industrias para garantizar la calidad y el rendimiento de los materiales. Algunas aplicaciones importantes incluyen:
- Control de calidad
- Investigación y desarrollo de nuevos materiales
- Ingeniería forense
- Diseño de estructuras
- Evaluación de soldaduras
Normas y Estándares
Las normas internacionales, como las emitidas por la ISO, establecen los procedimientos y los requisitos para realizar ensayos de flexión de forma estandarizada. El cumplimiento de estas normas es esencial para asegurar la comparabilidad y la confiabilidad de los resultados.
Tabla Comparativa de Ensayos de Flexión
| Tipo de Ensayo | Puntos de Apoyo | Puntos de Carga | Ventajas | Desventajas |
|---|---|---|---|---|
| 3 puntos | 2 | 1 | Simple, reproducible | Concentración de esfuerzos en el punto de carga |
| 4 puntos | 2 | 2 | Flexión uniforme | Más complejo de configurar |
| 2 puntos | 2 | 1 | Simple | Alta concentración de esfuerzos en los puntos de apoyo |
El ensayo de flexión es una técnica esencial para caracterizar las propiedades mecánicas de los materiales. La comprensión de los diferentes métodos de ensayo, la interpretación de los datos y el cumplimiento de las normas son cruciales para asegurar la calidad y la fiabilidad de los resultados. La curva de tensión-deformación obtenida proporciona información valiosa para el diseño, la fabricación y la selección de materiales en una amplia variedad de aplicaciones industriales.
