Equilibrio químico: gráficas y conceptos clave

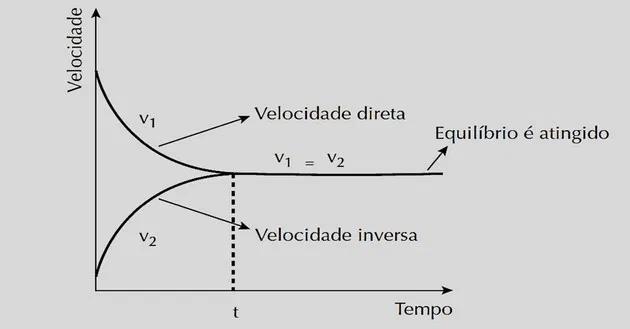

El equilibrio químico es un estado dinámico en el que las velocidades de la reacción directa e inversa son iguales. Esto significa que, aunque las reacciones siguen ocurriendo, las concentraciones de reactivos y productos permanecen constantes con el tiempo. Comprender este concepto es fundamental en química, y su representación gráfica ayuda a visualizar y analizar este importante fenómeno.

Representación Gráfica del Equilibrio Químico

La representación gráfica del equilibrio químico puede tomar diferentes formas dependiendo de la información que se quiera mostrar. Algunas de las representaciones más comunes incluyen:

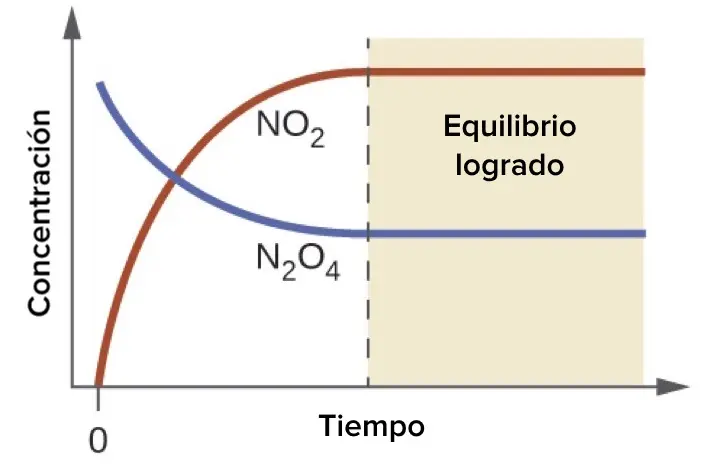

• Curvas de concentración vs. tiempo: Estas gráficas muestran cómo cambian las concentraciones de reactivos y productos a lo largo del tiempo. En el equilibrio, las curvas se vuelven horizontales, indicando que las concentraciones se mantienen constantes.
• Gráficas de energía libre de Gibbs vs. coordenada de reacción: Estas gráficas muestran el cambio de energía libre de Gibbs durante el curso de una reacción. El equilibrio se alcanza en el mínimo de la curva de energía libre de Gibbs.
• Diagramas de equilibrio: Estos diagramas, a menudo usados en sistemas complejos, representan las diferentes fases o estados de equilibrio en función de variables como la temperatura, la presión y la composición.

Interpretación de las Gráficas

La interpretación de las gráficas del equilibrio químico depende del tipo de gráfica utilizada. En general, se busca identificar:

• El punto de equilibrio: El punto en el que las concentraciones de reactivos y productos dejan de cambiar con el tiempo.
• Las velocidades de reacción: La pendiente de las curvas de concentración vs. tiempo en un punto dado indica la velocidad de reacción en ese punto.
• La constante de equilibrio (K): El valor de K se puede obtener a partir de las concentraciones de equilibrio de reactivos y productos. Una K grande indica que el equilibrio favorece la formación de productos, mientras que una K pequeña indica que el equilibrio favorece la formación de reactivos.

La Constante de Equilibrio (K)

La constante de equilibrio, K, es un valor numérico que describe la relación entre las concentraciones de reactivos y productos en el equilibrio. Su valor es una medida de la extensión en la que la reacción procede hacia la formación de productos. K se define como el cociente de las concentraciones de los productos elevadas a sus coeficientes estequiométricos, dividido por el producto de las concentraciones de los reactivos elevadas a sus coeficientes estequiométricos. Por ejemplo, para la reacción genérica:

aA + bB <=> cC + dD

La constante de equilibrio se expresa como:

K = [C] ^c [D] ^d /[A] ^a [B] ^b

donde [A], [B], [C] y [D] representan las concentraciones molares de equilibrio de A, B, C y D respectivamente, y a, b, c y d son los coeficientes estequiométricos.

Factores que Afectan el Equilibrio Químico

Varios factores pueden afectar el equilibrio químico, desplazando la posición del equilibrio hacia la formación de más reactivos o más productos. Estos factores son:

• Cambios en la concentración: Aumentar la concentración de un reactivo desplaza el equilibrio hacia la formación de productos; disminuir la concentración de un producto tiene el mismo efecto.
• Cambios en la presión: Un aumento en la presión favorece la formación de la fase con menor volumen, mientras que una disminución de presión favorece la fase con mayor volumen. Este efecto es especialmente importante en reacciones que involucran gases.
• Cambios en la temperatura: El efecto de un cambio de temperatura en el equilibrio depende de si la reacción es exotérmica o endotérmica. Un aumento de la temperatura favorece la reacción endotérmica (absorbe calor), mientras que una disminución de temperatura favorece la reacción exotérmica (libera calor).
• Adición de un catalizador: Un catalizador aumenta la velocidad de la reacción directa e inversa por igual, sin afectar la posición del equilibrio.

Aplicaciones del Equilibrio Químico

El equilibrio químico es un concepto fundamental con amplias aplicaciones en diversas áreas, incluyendo:

• Industria química: El diseño y optimización de procesos químicos industriales dependen en gran medida de la comprensión y control del equilibrio químico.
• Bioquímica: Muchos procesos biológicos, como la regulación enzimática y el transporte de oxígeno en la sangre, están gobernados por principios de equilibrio químico.
• Medio ambiente: El equilibrio químico juega un papel crucial en los procesos ambientales, como la solubilidad de los metales pesados en el agua y la acidificación de los océanos.

Consultas Habituales sobre Equilibrio Químico y sus Gráficas

Algunas de las consultas más frecuentes sobre equilibrio químico y su representación gráfica son:

• ¿Cómo se interpreta una gráfica de concentración vs. tiempo en una reacción en equilibrio?
• ¿Qué significa la constante de equilibrio K y cómo se calcula a partir de una gráfica?
• ¿Cómo afectan los cambios de temperatura, presión y concentración a la posición de equilibrio?
• ¿Qué es un diagrama de fases y cómo se relaciona con el equilibrio químico?
• ¿Cómo se puede determinar la velocidad de reacción a partir de una gráfica de concentración vs. tiempo?

Tabla Comparativa de Factores que Afectan el Equilibrio

Principio de Le Chatelier

El principio de Le Chatelier establece que si se aplica un cambio de condición a un sistema en equilibrio, el sistema se desplazará en una dirección que tienda a aliviar el estrés impuesto. Este principio explica cómo los cambios en la concentración, la presión y la temperatura afectan la posición del equilibrio químico.

Conclusión

El equilibrio químico es un concepto fundamental en química que se puede comprender mejor a través de su representación gráfica. Las diferentes formas de representación gráfica permiten visualizar y analizar los cambios en las concentraciones de reactivos y productos con el tiempo, así como los efectos de diferentes factores en la posición de equilibrio. El conocimiento del equilibrio químico es esencial en una amplia gama de aplicaciones, desde la industria química hasta la bioquímica y el medio ambiente.
