La escala gráfica es un elemento fundamental en cualquier mapa o plano. Nos permite comprender la relación entre las distancias representadas en el mapa y las distancias reales en el terreno. A diferencia de la escala numérica (como 1:50.000), la escala gráfica se representa visualmente mediante una línea dividida en segmentos que corresponden a distancias específicas en la realidad. En este artículo, exploraremos a fondo la escala gráfica, su funcionamiento, sus ventajas, desventajas y cómo interpretarla correctamente.
¿Qué es una escala gráfica?

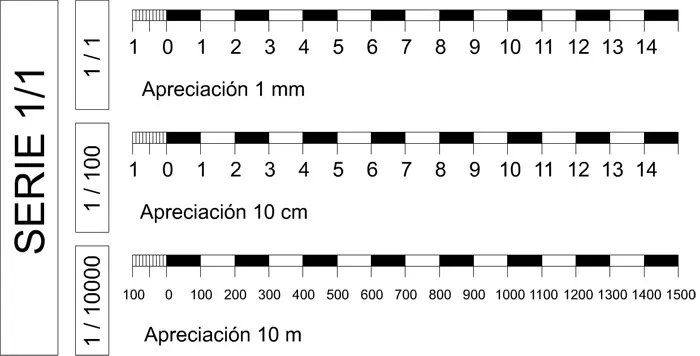

Una escala gráfica es una representación visual de la relación entre la distancia en el mapa y la distancia en el terreno. Se presenta como una línea recta dividida en segmentos, cada uno representando una determinada distancia real. Por ejemplo, una escala gráfica podría mostrar una línea de 10 cm dividida en segmentos de 1 cm, cada uno representando 1 kilómetro en el terreno. Esta representación visual facilita la medición de distancias directamente en el mapa utilizando una regla o un compás.
Tipos de escalas gráficas
Existen diferentes tipos de escalas gráficas, cada una con sus propias características:
- Escala gráfica simple: Muestra una línea recta dividida en segmentos iguales, representando distancias regulares.
- Escala gráfica compuesta: Consta de una escala principal y una o varias escalas auxiliares para mediciones más precisas, generalmente utilizada en mapas a gran escala.
- Escala gráfica transversal: La línea se extiende en forma transversal para facilitar la medición, especialmente útil para mediciones angulares o inclinadas.
Ventajas y desventajas de la escala gráfica
Ventajas:
- Fácil de usar: Su representación visual la hace intuitiva y fácil de entender, incluso para personas sin experiencia en cartografía.
- Independiente de las unidades: Se puede utilizar sin importar el sistema de unidades que se emplee (metros, kilómetros, pulgadas, etc.), siempre que la leyenda del mapa especifique las unidades correspondientes.
- Precisión en mapas a gran escala: En mapas con gran detalle, la escala gráfica permite mediciones más precisas que la escala numérica.
- Resistente a la reducción o ampliación: Si el mapa se reduce o amplía fotográficamente, la escala gráfica se adapta proporcionalmente, manteniendo su exactitud.
Desventajas:
- Limitada para mapas a pequeña escala: En mapas que cubren grandes áreas, la escala gráfica puede ser demasiado pequeña para mediciones precisas.
- Reproducción: La calidad de la reproducción gráfica puede afectar la precisión de las mediciones.
- Limitaciones espaciales: Puede ocupar espacio significativo en la leyenda del mapa, especialmente en escalas grandes o complejas.
Cómo leer una escala gráfica
Para leer una escala gráfica, solo necesitas una regla. Coloca la regla sobre la escala gráfica y mide la distancia entre dos puntos en el mapa. Luego, compara esa medición con la escala gráfica para determinar la distancia real en el terreno.
Ejemplo de lectura de escala gráfica
Imaginemos una escala gráfica que muestra una línea de 10 cm dividida en 5 segmentos de 2 cm cada uno. Si cada segmento representa 1 kilómetro, entonces 2 cm en el mapa equivalen a 1 kilómetro en la realidad. Si medimos una distancia de 6 cm en el mapa utilizando la escala gráfica, podemos calcular la distancia real multiplicando 6 cm por 1 km/2 cm = 3 kilómetros.
Comparación entre escala gráfica y escala numérica
A continuación, se presenta una tabla comparativa entre la escala gráfica y la escala numérica:
| Característica | Escala Gráfica | Escala Numérica |
|---|---|---|
| Representación | Visual (línea) | Numérica (ej: 1:50.000) |
| Fácil de entender | Alta | Media |
| Precisión | Alta en escalas grandes, baja en escalas pequeñas | Alta en escalas pequeñas, baja en escalas grandes |
| Adaptabilidad a cambios de tamaño | Alta | Baja |
| Uso | Mediciones directas en el mapa | Cálculos |
Consultas habituales sobre escala gráfica
A continuación, respondemos algunas de las preguntas más frecuentes sobre la escala gráfica :
¿Para qué se utiliza la escala gráfica?
La escala gráfica se utiliza para determinar las distancias reales en el terreno a partir de las distancias medidas en un mapa o plano.
¿Qué diferencia hay entre una escala gráfica y una numérica?
La escala gráfica es una representación visual, mientras que la escala numérica es una representación numérica (como una razón o proporción).
¿Cómo se construye una escala gráfica?
La construcción de una escala gráfica implica determinar la relación entre la distancia en el mapa y la distancia en el terreno y representar esta relación visualmente mediante una línea dividida en segmentos.
¿Es más precisa la escala gráfica o la numérica?
La precisión de la escala gráfica y la numérica depende de la escala del mapa. En mapas a gran escala, la gráfica suele ser más precisa, mientras que en mapas a pequeña escala, la numérica puede ser más precisa.
La escala gráfica es una herramienta esencial en cartografía que facilita la comprensión y la medición de distancias en los mapas. Su representación visual la convierte en una herramienta accesible e intuitiva, ideal para diversas aplicaciones, desde la planificación de rutas hasta la interpretación de estudios topográficos. Comprender su funcionamiento es fundamental para interpretar correctamente la información contenida en los mapas y planos.
