En el ámbito de la medición y la representación gráfica, la comprensión de la escala lineal es fundamental. Este tipo de escala se caracteriza por su simplicidad y precisión, permitiendo obtener mediciones exactas de diversas magnitudes como distancia, masa y volumen. En este artículo, exploraremos en detalle qué son las escalas lineales, cómo funcionan, sus aplicaciones y cómo calcular el factor de escala.

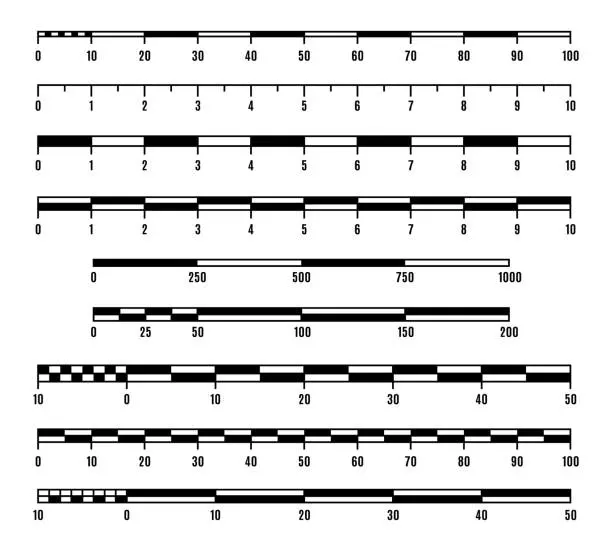

¿Qué es una Escala Lineal?
Una escala lineal es un sistema de medición que representa una relación proporcional entre una medida real y su representación gráfica. A diferencia de otras escalas, como las logarítmicas, la escala lineal mantiene una relación constante entre las unidades medidas y las unidades representadas. Esto significa que cada unidad en la escala gráfica representa la misma cantidad de la magnitud que se está midiendo. Su principal ventaja radica en su claridad y facilidad de interpretación.
Las escalas lineales se emplean en una gran variedad de campos, desde la cartografía y la arquitectura hasta la ingeniería y la manufactura. Su aplicación se extiende a la medición de distancias en mapas, la representación de datos en gráficos, el diseño de piezas mecánicas y la calibración de instrumentos de medición.
Ventajas de las Escalas Lineales
- Precisión: Permiten obtener mediciones exactas y precisas.
- Simplicidad: Su funcionamiento es sencillo e intuitivo, facilitando su comprensión e interpretación.
- Versatilidad: Se adaptan a una amplia gama de aplicaciones y magnitudes.
- Fácil lectura: La interpretación de los datos representados en una escala lineal es directa y sencilla.
Tipos de Escalas Lineales
Existen diferentes tipos de escalas lineales, dependiendo de la aplicación y la magnitud que se esté midiendo. Algunas de las más comunes son:
- Escalas de distancia: Utilizadas en mapas y planos para representar distancias reales en una escala reducida.
- Escalas de masa: Empleadas en balanzas y básculas para medir la masa de objetos.
- Escalas de volumen: Usadas en recipientes graduados y otros instrumentos para medir el volumen de líquidos o sólidos.
- Escalas de temperatura: Representan la temperatura en grados Celsius, Fahrenheit o Kelvin.
Aplicaciones de las Escalas Lineales
Las escalas lineales tienen un amplio rango de aplicaciones en diversos sectores:
Ingeniería y Manufactura
En la ingeniería y la manufactura, las escalas lineales son cruciales para el diseño y la fabricación de piezas mecánicas. Se utilizan en máquinas herramienta como fresadoras, taladradoras y mesas XY para controlar con precisión el movimiento de los componentes. Su robustez y resistencia a las vibraciones las convierten en una opción ideal para entornos industriales exigentes.
Las escalas lineales industriales suelen contar con características como:
- Construcción sólida: Garantizan durabilidad y resistencia al desgaste.
- Alta resistencia a la vibración: Aseguran mediciones precisas incluso en entornos vibratorios.
- Protección ambiental: Su diseño resguarda contra la entrada de contaminantes.
- Facilidad de uso: Su manejo es sencillo y eficiente.
Cartografía
En cartografía, las escalas lineales son esenciales para representar áreas geográficas en mapas. Permiten reducir la escala de un territorio real a una representación gráfica manejable, manteniendo la proporcionalidad entre las distancias en el mapa y las distancias reales.
Arquitectura
En arquitectura, las escalas lineales son herramientas fundamentales para el diseño de edificios y espacios. Permiten representar las dimensiones reales de los elementos arquitectónicos en planos a una escala reducida, facilitando la planificación y la construcción.
Cómo Calcular la Escala Lineal
El cálculo de la escala lineal es fundamental para la correcta interpretación de los datos representados. Se determina mediante una simple razón entre la longitud de la medida en la representación gráfica y la longitud real de la medida.
La fórmula para calcular el factor de escala lineal es:
Factor de escala = Longitud en la representación gráfica / Longitud real
Por ejemplo, si una línea de 10 cm en un mapa representa una distancia real de 1000 metros, el factor de escala sería:
Factor de escala = 10 cm / 100000 cm = 1:10000
Esto indica que 1 cm en el mapa representa 100 metros en la realidad.
Tabla Comparativa de Escalas
| Escala | Descripción | Aplicaciones |
|---|---|---|
| 1:1 | Escala real | Objetos pequeños, maquetas |
| 1:10 | Escala reducida | Diseños arquitectónicos, planos de casas |
| 1:100 | Escala reducida | Mapas urbanos, planos de ciudades |
| 1:1000 | Escala reducida | Mapas regionales, planos de grandes áreas |
| 1:10000 | Escala reducida | Mapas de países, regiones extensas |
Consideraciones Adicionales
Al trabajar con escalas lineales, tener en cuenta algunos aspectos adicionales:
- Precisión de la medición: La precisión de la escala lineal dependerá de la precisión de los instrumentos utilizados para realizar las mediciones.
- Unidad de medida: Es fundamental utilizar la misma unidad de medida tanto en la representación gráfica como en la medida real para evitar errores en el cálculo del factor de escala.
- Interpretación de los resultados: Es importante comprender correctamente la escala utilizada para interpretar correctamente los datos representados.
Las escalas lineales son herramientas esenciales para la medición precisa y la representación gráfica de diversas magnitudes. Su simplicidad, precisión y versatilidad las convierten en una herramienta indispensable en una gran variedad de campos, desde la ingeniería y la manufactura hasta la cartografía y la arquitectura.
