La representación visual de datos es fundamental en diversos campos, desde la cartografía hasta el diseño gráfico y la estadística. Para lograr una representación eficaz, se utilizan diferentes tipos de escalas que traducen información cuantitativa en representaciones visuales. En este artículo, exploraremos a fondo las diferencias y aplicaciones de las escalas numéricas, escalas gráficas y escalas cromáticas, ofreciendo una información para su comprensión y uso.
Escala Numérica: La Base Cuantitativa

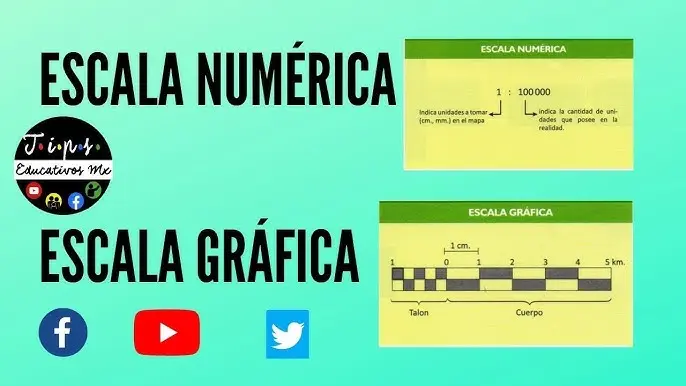

La escala numérica es la base fundamental para la representación de datos cuantitativos. Se expresa mediante una relación matemática entre la magnitud real y la magnitud representada. Por ejemplo, una escala numérica de 1:1000 indica que 1 unidad en el dibujo o mapa representa 1000 unidades en la realidad. Este tipo de escala es precisa y permite realizar cálculos directos a partir de las medidas representadas. Su claridad y simplicidad la convierten en una herramienta esencial en la ingeniería, la arquitectura y la cartografía.
Existen diferentes tipos de escalas numéricas, como las escalas de razón, las escalas de intervalo y las escalas nominales. Cada una tiene sus propias características y se adapta a diferentes tipos de datos. La elección de la escala numérica adecuada depende del tipo de información que se desea representar y del nivel de precisión requerido.
Ejemplos de Escala Numérica:
- 1:100 (Un centímetro en el plano representa 100 centímetros en la realidad)
- 1:100000 (Un centímetro en el mapa representa 100000 centímetros o 1 kilómetro en la realidad)
- 1:25000 (Un milímetro en el plano representa 25 metros en la realidad)
Escala Gráfica: La Representación Visual Directa
La escala gráfica ofrece una representación visual directa de la relación entre la medida del dibujo o mapa y la medida real. Se suele representar mediante una línea dividida en segmentos que indican la correspondencia entre la longitud del dibujo y la longitud real. A diferencia de la escala numérica, la escala gráfica no requiere cálculos matemáticos para determinar las medidas reales a partir de las representadas en el dibujo. Esto la hace especialmente útil cuando se necesita una rápida comprensión de las proporciones.
La escala gráfica es fácilmente comprensible, incluso para personas sin conocimientos técnicos avanzados. Su principal ventaja radica en su claridad y facilidad de uso. Sin embargo, su precisión puede ser menor que la de una escala numérica, especialmente en representaciones a pequeñas escalas.
Ventajas de la Escala Gráfica:
- Fácil comprensión
- Uso intuitivo
- Independencia de la unidad de medida
Desventajas de la Escala Gráfica:
- Menor precisión que la escala numérica
- Dificultad para representar escalas muy pequeñas o muy grandes
Escala Cromática: La Representación a través del Color
La escala cromática utiliza el color para representar datos cuantitativos o cualitativos. Se basa en la asociación de diferentes tonos, saturaciones o brillos de un color (o varios colores) a diferentes valores de la variable que se representa. Es una herramienta poderosa para visualizar patrones, tendencias y distribuciones de datos de manera intuitiva y atractiva.
Las escalas cromáticas son especialmente útiles para representar datos complejos o variables con muchos valores. Permiten identificar rápidamente áreas con valores altos o bajos, facilitando la interpretación de la información. En la cartografía, por ejemplo, se utilizan escalas cromáticas para representar la altitud, la temperatura o la densidad de población.
La elección de la escala cromática adecuada es crucial para evitar la creación de mapas o gráficos confusos o engañosos. Es importante considerar el tipo de datos, el público objetivo y el mensaje que se desea transmitir. Un mal uso de la escala cromática puede llevar a interpretaciones erróneas de la información.
Tipos de Escalas Cromáticas:
- Escala secuencial: Utiliza una gama de colores que varían gradualmente en intensidad, ideal para representar datos ordenados.
- Escala divergente: Utiliza dos gamas de colores que se extienden desde un punto central neutro, ideal para representar datos que se desvían de un valor medio.
- Escala cualitativa: Utiliza diferentes colores para representar categorías distintas, sin implicar un orden o jerarquía.
Tabla Comparativa de Escalas
| Característica | Escala Numérica | Escala Gráfica | Escala Cromática |
|---|---|---|---|
| Tipo de Datos | Cuantitativos | Cuantitativos | Cuantitativos o Cualitativos |
| Representación | Relación matemática | Línea dividida en segmentos | Color |
| Precisión | Alta | Media | Variable |
| Facilidad de Uso | Media | Alta | Media |
| Aplicaciones | Ingeniería, arquitectura, cartografía | Cartografía, diseño | Cartografía, estadística, diseño |
Consultas Habituales sobre Escalas
¿Cuál es la mejor escala para un mapa? La mejor escala depende del tamaño del área que se va a representar y del nivel de detalle requerido. Para áreas grandes, se utilizan escalas pequeñas (ej: 1:1000000), mientras que para áreas pequeñas se utilizan escalas grandes (ej: 1:1000).
¿Cómo se construye una escala gráfica? Se dibuja una línea recta y se divide en segmentos iguales, cada uno representando una unidad de medida en la realidad. Se añade una escala numérica para mayor claridad.
¿Qué considerar al elegir una escala cromática? Se debe considerar el tipo de datos, el rango de valores, el público objetivo y la percepción del color. Es importante evitar combinaciones de colores que puedan ser confusas o engañosas.
Las escalas numéricas, gráficas y cromáticas son herramientas esenciales para la representación visual de datos. Cada una tiene sus propias ventajas y desventajas, y la elección de la escala adecuada depende del contexto y los objetivos de la representación. Comprender las diferencias entre estas escalas permite una comunicación visual efectiva y una mejor interpretación de la información.
