Expresión gráfica en ingeniería: la clave para la comunicación técnica

La expresión gráfica en ingeniería es una herramienta fundamental para la comunicación efectiva de ideas, diseños y soluciones técnicas. Es el lenguaje visual que permite a los ingenieros plasmar sus conceptos, cálculos y especificaciones de manera clara, precisa y comprensible, tanto para otros profesionales como para clientes o trabajadores de la construcción. A través de diferentes técnicas y medios, la expresión gráfica facilita la comprensión de proyectos complejos, minimiza errores y permite una colaboración más eficiente entre los involucrados.

Importancia de la Expresión Gráfica en Ingeniería

En el campo de la ingeniería, la precisión es primordial. Un pequeño error en un plano o diagrama puede tener consecuencias significativas, desde retrasos en la ejecución de un proyecto hasta problemas de seguridad. La expresión gráfica permite:

• Comunicación precisa y concisa: Evita ambigüedades y malentendidos al representar información de manera visual.
• Visualización de ideas complejas: Facilita la comprensión de diseños tridimensionales y sistemas intrincados.
• Documentación detallada: Permite registrar y archivar información técnica de manera organizada y accesible.
• Colaboración eficiente: Facilita la comunicación y el trabajo en equipo entre ingenieros, arquitectos, constructores y otros profesionales.
• Reducción de errores: La representación gráfica permite detectar posibles problemas de diseño o construcción antes de su ejecución.
• Mejor gestión de proyectos: La claridad en la documentación gráfica facilita la planificación, el seguimiento y el control de los proyectos de ingeniería.

Técnicas de Expresión Gráfica en Ingeniería

Existen diversas técnicas de expresión gráfica utilizadas en ingeniería, cada una con sus propias características y aplicaciones. Algunas de las más comunes son:

Dibujo Técnico:

El dibujo técnico es la base de la expresión gráfica en ingeniería. Se basa en normas y convenciones que garantizan la precisión y la uniformidad en la representación de objetos y sistemas. Incluye técnicas como:

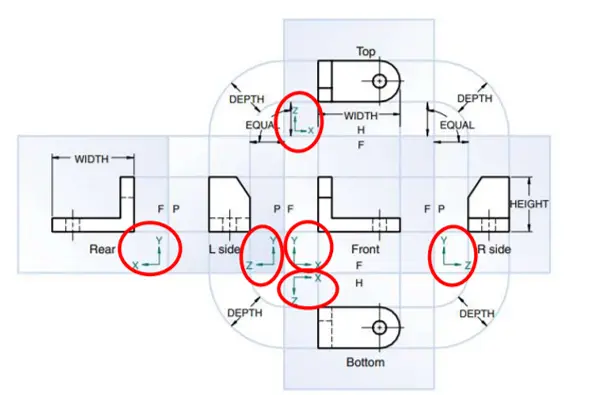

• Proyecciones ortogonales: Representan un objeto a través de vistas desde diferentes ángulos (alzado, planta, perfil).
• Perspectivas: Representan un objeto en tres dimensiones, creando una imagen más realista.
• Acotación: Indica las dimensiones de los elementos representados en el dibujo.
• Escalas: Permiten representar objetos a diferentes tamaños para su mejor visualización.

Dibujo Asistido por Computadora (CAD):

El CAD ha revolucionado la expresión gráfica en ingeniería, ofreciendo herramientas para crear y modificar dibujos de manera eficiente. Los programas CAD permiten:

• Mayor precisión: Elimina errores manuales y permite realizar modificaciones con facilidad.
• Creación de planos complejos: Facilita la representación de geometrías complejas y la generación de vistas automáticas.
• Gestión de proyectos: Permite la gestión de archivos, la colaboración en equipo y la creación de bases de datos.
• Simulaciones: Algunos programas CAD permiten realizar simulaciones para predecir el comportamiento de los diseños.

Modelado 3D:

El modelado 3D permite crear representaciones tridimensionales de objetos y sistemas, ofreciendo una visualización más realista e intuitiva. Se utiliza en:

• Diseño de producto: Para visualizar y analizar diseños antes de su fabricación.
• Simulación de procesos: Para predecir el comportamiento de sistemas en diferentes condiciones.
• Animaciones: Para mostrar el funcionamiento de mecanismos y procesos.

Infografías:

Las infografías son representaciones visuales que combinan texto, imágenes y gráficos para comunicar información de manera clara y atractiva. Se utilizan en:

• Presentaciones: Para explicar proyectos complejos de forma sencilla.
• Informes técnicos: Para complementar la información textual con datos visuales.

Software para la Expresión Gráfica en Ingeniería

El software juega un papel crucial en la expresión gráfica moderna. Algunos de los programas más utilizados son:

• AutoCAD: Un programa CAD ampliamente utilizado en diversas ramas de la ingeniería.
• Revit: Un software BIM (Building Information Modeling) utilizado para el diseño y la gestión de edificios.
• SolidWorks: Un programa de modelado 3D para el diseño de productos.
• SketchUp: Un programa de modelado 3D fácil de usar para la creación de modelos arquitectónicos y de diseño de productos.

Tipos de Dibujos en Ingeniería

La expresión gráfica en ingeniería abarca una amplia variedad de tipos de dibujos, cada uno con un propósito específico:

• Planos de construcción: Documentos que detallan las especificaciones para la construcción de una obra.
• Diagramas de flujo: Representan la secuencia de pasos en un proceso.
• Diagramas de circuitos: Muestran la conexión de componentes electrónicos.
• Croquis: Dibujos a mano alzada que sirven como bocetos iniciales.
• Esquemas: Representan de manera simplificada la estructura de un sistema.

Normas y Convenciones en la Expresión Gráfica

La uniformidad y la claridad en la expresión gráfica se logran mediante el cumplimiento de normas y convenciones establecidas. Estas normas garantizan la interpretación correcta de los dibujos y evitan ambigüedades. Entre las normas más importantes se encuentran las normas ISO (Organización Internacional de Normalización) y las normas nacionales de cada país.

La expresión gráfica es una herramienta esencial para los ingenieros, permitiendo una comunicación eficiente, precisa y efectiva. El dominio de las diferentes técnicas y el uso de software especializado son claves para el éxito en el desarrollo y la ejecución de proyectos de ingeniería. La constante evolución de las herramientas tecnológicas y la importancia de la precisión en la comunicación técnica hacen que la expresión gráfica en ingeniería sea un campo en constante desarrollo y adaptación a las nuevas necesidades.
