Escala gráfica

19/02/2010

Valoración: 4.47 (2986 votos)

La escala gráfica es una herramienta fundamental en cartografía y dibujo técnico que permite representar la relación entre las dimensiones de un objeto en un mapa o plano y sus dimensiones reales en el terreno. A diferencia de la escala numérica (ej: 1:50.000), que expresa esta relación mediante una fracción, la escala gráfica utiliza una línea dividida en segmentos que representan distancias reales. Su uso es crucial para la correcta interpretación de mapas y planos, facilitando la medición directa de distancias.

Índice
  1. Importancia de la Escala Gráfica
  2. Tipos de Escalas Gráficas
    1. Escala gráfica simple:
    2. Escala gráfica doble:
    3. Escala gráfica compuesta:
    4. Escala gráfica transversal:
  3. Cómo utilizar una Escala Gráfica
  4. Ejemplos de aplicación de la escala gráfica
  5. Comparativa entre Escala Numérica y Escala Gráfica
  6. Consultas Habituales sobre la Escala Gráfica
    1. ¿Qué significa una escala gráfica de 1 cm = 100 m?
    2. ¿Cómo se construye una escala gráfica?
    3. ¿Qué ventajas tiene la escala gráfica sobre la numérica?
    4. ¿Qué desventajas tiene la escala gráfica?

Importancia de la Escala Gráfica

La escala gráfica ofrece varias ventajas sobre la escala numérica, especialmente en situaciones donde se requiere una medición rápida y precisa de distancias. Algunas de sus principales ventajas incluyen:

  • Medición directa: Permite medir distancias directamente en el mapa con una regla, sin necesidad de realizar cálculos.
  • Precisión visual: Facilita la comprensión de la relación entre el mapa y la realidad, ofreciendo una representación visualmente intuitiva.
  • Compensación de errores: En caso de que el mapa se reduzca o amplíe ligeramente, la escala gráfica se ve afectada proporcionalmente, manteniendo la precisión de las mediciones.
  • Independencia de la unidad de medida: La escala gráfica puede representarse en diferentes unidades de medida (kilómetros, metros, centímetros, etc.) según la necesidad.

Tipos de Escalas Gráficas

Existen diversos tipos de escalas gráficas, cada una con sus propias características y aplicaciones. Algunos de los tipos más comunes son:

Escala gráfica simple:

Es la forma más básica, que consiste en una línea recta dividida en segmentos que representan unidades de medida. Es sencilla de utilizar y entender, ideal para mapas de pequeña escala.

Escala gráfica doble:

Presenta dos líneas paralelas con diferentes divisiones, lo que permite realizar mediciones en dos unidades diferentes simultáneamente (ej: kilómetros y millas). Resulta muy útil para mapas que necesitan ser interpretados por personas de diferentes contextos.

Escala gráfica compuesta:

Combina una escala principal con una escala secundaria que permite mediciones más precisas en una gama más pequeña de distancias. Ideal para mapas de mayor detalle.

Escala gráfica transversal:

La línea principal se divide en segmentos mayores, y cada uno de estos se subdivide en partes más pequeñas, facilitando la lectura de mediciones con gran precisión. Es una opción común en planos de ingeniería y arquitectura.

Cómo utilizar una Escala Gráfica

Utilizar una escala gráfica es relativamente sencillo. Se necesita una regla y el mapa con la escala gráfica correspondiente:

  1. Identificar la escala gráfica: Encontrar la escala gráfica en el mapa, usualmente ubicada en el margen o leyenda.
  2. Medir la distancia en el mapa: Utilizar la regla para medir la distancia entre dos puntos en el mapa.
  3. Transferir la medida a la escala gráfica: Comparar la medida obtenida en el mapa con la escala gráfica para determinar la distancia real.
  4. Interpretar el resultado: El segmento de la escala gráfica que coincide con la medida en el mapa indica la distancia real entre los dos puntos.

Ejemplos de aplicación de la escala gráfica

La escala gráfica tiene una amplia gama de aplicaciones en diferentes disciplinas. Algunos ejemplos incluyen:

  • Cartografía: Representación de territorios, ciudades, países y regiones geográficas.
  • Ingeniería: Diseño de planos de edificios, carreteras, puentes y otras infraestructuras.
  • Arquitectura: Elaboración de planos de viviendas, oficinas y otros espacios construidos.
  • Agrimensura: Levantamiento de terrenos y mediciones de superficies.
  • Urbanismo: Planificación y diseño de ciudades y espacios urbanos.

Comparativa entre Escala Numérica y Escala Gráfica

Característica Escala Numérica Escala Gráfica
Representación Fracción (ej: 1:50.000) Línea dividida en segmentos
Medición Requiere cálculos Medición directa
Precisión Alta precisión en cálculos Precisión visual, menos susceptible a errores de cálculo
Facilidad de uso Requiere conocimiento matemático Intuitiva y fácil de usar
Compensación de errores Afectada por errores de impresión Se ajusta proporcionalmente a los errores de impresión

Consultas Habituales sobre la Escala Gráfica

A continuación, se responden algunas de las consultas más habituales sobre la escala gráfica :

¿Qué significa una escala gráfica de 1 cm = 100 m?

Significa que cada centímetro en el mapa representa 100 metros en la realidad.

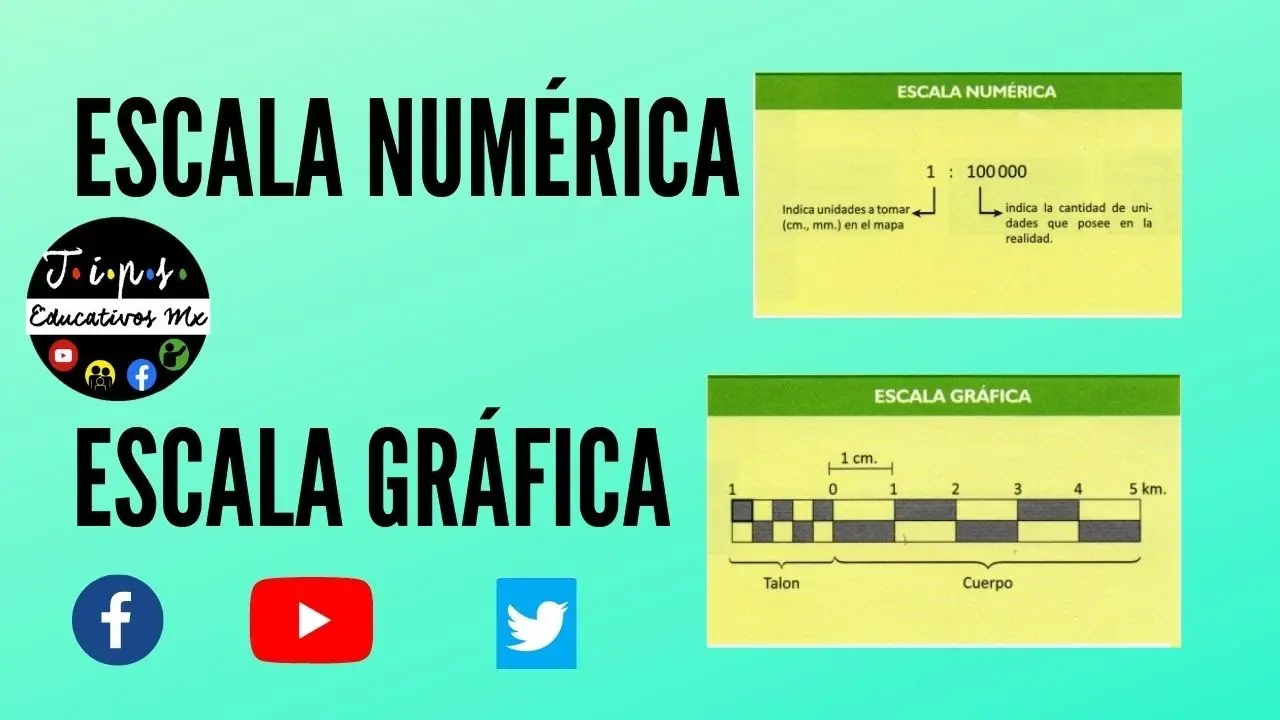

funcion de la escala grafica - Qué quieres decir con escala gráfica

¿Cómo se construye una escala gráfica?

La construcción de una escala gráfica implica determinar la relación entre la escala numérica y la longitud de la línea representativa. Se divide la línea en segmentos que representan unidades de medida convenientes, de acuerdo a la escala elegida.

¿Qué ventajas tiene la escala gráfica sobre la numérica?

Como se mencionó anteriormente, la escala gráfica permite mediciones directas, facilita la comprensión visual y es menos susceptible a errores de cálculo.

¿Qué desventajas tiene la escala gráfica?

La principal desventaja es la limitación en la precisión, especialmente en mapas de gran escala, donde la escala gráfica puede ser menos precisa que la escala numérica.

La escala gráfica es una herramienta esencial para la interpretación de mapas y planos. Su facilidad de uso, precisión visual y capacidad de medición directa la convierten en una herramienta indispensable en diversas disciplinas. Comprender su funcionamiento y las diferentes variantes disponibles es crucial para cualquier profesional que trabaje con mapas, planos o cualquier tipo de representación gráfica a escala.
