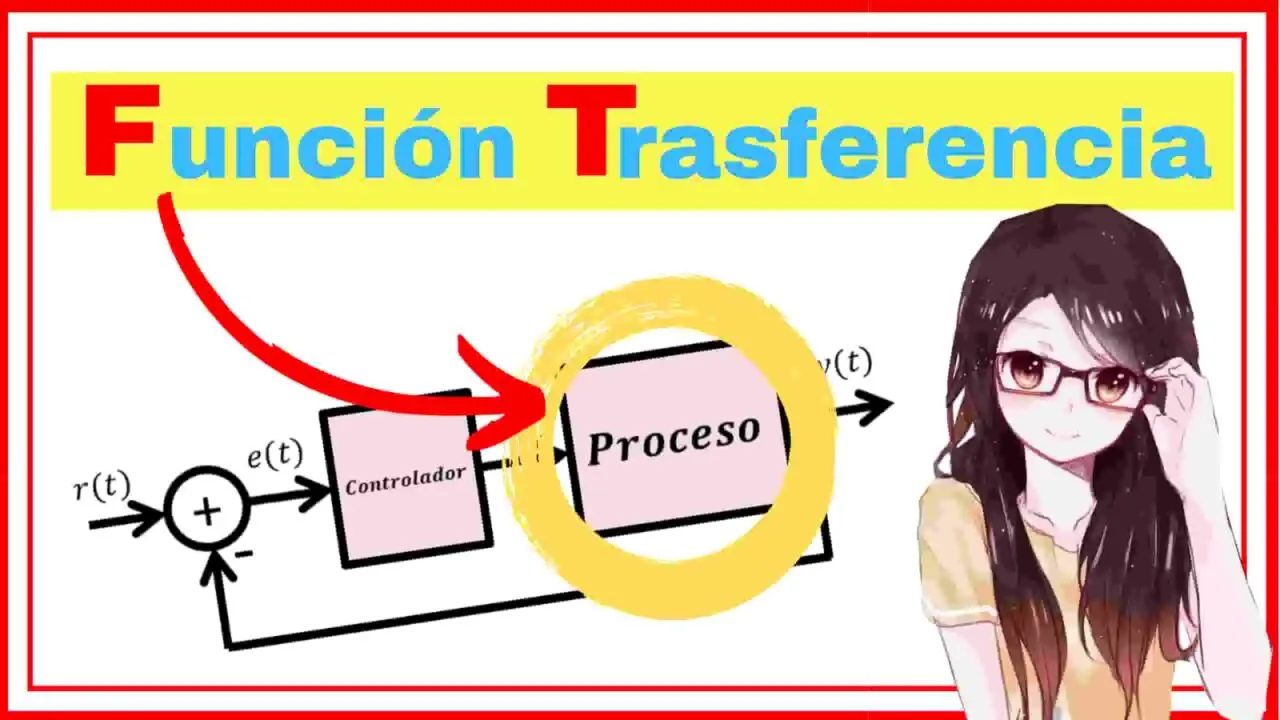

La función de transferencia es un concepto fundamental en la ingeniería de control y sistemas dinámicos. Representa matemáticamente la relación entre la entrada y la salida de un sistema lineal e invariante en el tiempo (LTI). Esta tutorial explorará en detalle qué es una función de transferencia, cómo se obtiene, cómo se interpreta gráficamente y sus aplicaciones.
¿Qué es una Función de Transferencia?
Una función de transferencia, a menudo denotada como G(s) o H(s), describe cómo un sistema responde a una señal de entrada. Se define como el cociente entre la transformada de Laplace de la salida Y(s) y la transformada de Laplace de la entrada X(s), asumiendo condiciones iniciales nulas:
G(s) = Y(s) / X(s)
Donde:
- G(s) es la función de transferencia.
- Y(s) es la transformada de Laplace de la señal de salida.
- X(s) es la transformada de Laplace de la señal de entrada.
- s es la variable compleja de la transformada de Laplace.
Esta representación en el dominio de la frecuencia ( s ) simplifica el análisis de sistemas complejos, permitiendo el estudio de su comportamiento dinámico sin la complejidad de las ecuaciones diferenciales en el dominio del tiempo.
Obtención de la Función de Transferencia
Existen dos métodos principales para obtener la función de transferencia de un sistema:
- A partir de la ecuación diferencial: Se obtiene la ecuación diferencial que describe el comportamiento del sistema. Luego, aplicando la transformada de Laplace a la ecuación diferencial, se obtiene la función de transferencia.
- Experimentalmente: Se aplica una señal de entrada conocida al sistema y se mide la señal de salida. Luego, se utilizan técnicas de identificación de sistemas para estimar la función de transferencia que mejor ajusta los datos experimentales. Este método es especialmente útil para sistemas complejos donde la modelación analítica es difícil.
Interpretación Gráfica de la Función de Transferencia
La representación gráfica de una función de transferencia proporciona una comprensión intuitiva del comportamiento del sistema. Las representaciones más comunes son:
- Diagrama de polos y ceros: Los polos y ceros de la función de transferencia se representan en el plano complejo s . La ubicación de los polos determina la estabilidad del sistema. Los polos en el semiplano izquierdo indican estabilidad, mientras que los polos en el semiplano derecho indican inestabilidad. Los ceros influyen en la forma de la respuesta del sistema.
- Diagrama de Bode: Muestra la magnitud y la fase de la función de transferencia en función de la frecuencia. Es útil para analizar la respuesta en frecuencia del sistema, identificar resonancias y determinar el margen de ganancia y el margen de fase, indicadores de la estabilidad del sistema.
- Lugar de las raíces: Muestra la trayectoria de los polos de la función de transferencia al variar un parámetro del sistema, como la ganancia de un controlador. Es útil para el diseño de controladores y para analizar la estabilidad del sistema.
- Respuesta al impulso: Representa la respuesta del sistema a un impulso unitario. Proporciona información sobre la velocidad de respuesta, el sobreimpulso y el tiempo de asentamiento del sistema.
- Respuesta escalón: Representa la respuesta del sistema a un escalón unitario. Similar a la respuesta al impulso, proporciona información sobre el tiempo de subida, el sobreimpulso y el tiempo de asentamiento.
Aplicaciones de la Función de Transferencia
La función de transferencia tiene amplias aplicaciones en diversas áreas de la ingeniería, incluyendo:
- Diseño de controladores: Es fundamental para el diseño de controladores PID y otros tipos de controladores para sistemas de control automático.
- Análisis de sistemas: Permite analizar la estabilidad, la respuesta en frecuencia y el comportamiento dinámico de los sistemas.
- Simulación de sistemas: Facilita la simulación del comportamiento de sistemas complejos mediante software como MATLAB o Simulink.
- Procesamiento de señales: Se utiliza para el diseño de filtros y otros sistemas de procesamiento de señales.
- Análisis de circuitos eléctricos: Se utiliza para analizar la respuesta de circuitos eléctricos a diferentes señales de entrada.
Ejemplos de Funciones de Transferencia
A continuación, se presentan algunos ejemplos de funciones de transferencia comunes:
| Sistema | Función de Transferencia |
|---|---|
| Sistema de primer orden | G(s) = K / (τs + 1) |
| Sistema de segundo orden | G(s) = ωn² / (s² + 2ζωns + ωn²) |
| Sistema con retardo de tiempo puro | G(s) = e -τs |
Donde:
- K: Ganancia estática
- τ: Constante de tiempo
- ζ: Factor de amortiguamiento
- ωn: Frecuencia natural
Estabilidad de un Sistema
La estabilidad de un sistema se determina a partir de la ubicación de los polos en el plano complejo s. Un sistema es estable si todos sus polos tienen parte real negativa. Si al menos un polo tiene parte real positiva, el sistema es inestable. Si hay polos sobre el eje imaginario, el sistema es marginalmente estable, lo que puede llevar a oscilaciones sostenidas.
Herramientas Computacionales
Software como MATLAB y Simulink son herramientas esenciales para el análisis y diseño de sistemas utilizando funciones de transferencia. Estos programas permiten la simulación, el análisis de estabilidad y el diseño de controladores de forma eficiente.
La función de transferencia es una herramienta poderosa para el análisis y diseño de sistemas lineales e invariantes en el tiempo. Su representación gráfica facilita la comprensión del comportamiento del sistema, permitiendo la toma de decisiones informadas en el diseño y control de sistemas.
