Girar ventanas gráficas en autocad

01/06/2016

Valoración: 4.36 (2821 votos)

AutoCAD ofrece una gran flexibilidad para manipular las ventanas gráficas, permitiendo a los usuarios organizar y visualizar sus diseños de manera eficiente. Una tarea común, aunque a veces confusa para principiantes, es la rotación de estas ventanas. Este artículo proporciona una tutorial exhaustiva sobre cómo girar el contenido de una ventana gráfica, así como otras operaciones relacionadas como moverlas o rotar la pantalla completa.

Índice
  1. Métodos para girar el contenido de una ventana gráfica
    1. Girar los objetos dentro de la ventana gráfica:
    2. Girar la vista de la ventana gráfica (Viewport):
  2. Mover ventanas gráficas en AutoCAD
  3. Girar la pantalla completa en AutoCAD
  4. Consultas habituales sobre la rotación de ventanas gráficas
    1. ¿Cómo puedo girar una ventana gráfica a 90 grados?
    2. ¿Puedo girar varias ventanas gráficas al mismo tiempo?
    3. ¿Cómo puedo restaurar la vista original de una ventana gráfica?
  5. Tabla comparativa de métodos para manipular ventanas gráficas
  6. Consejos adicionales

Métodos para girar el contenido de una ventana gráfica

No existe una función directa en AutoCAD para girar el contenido dentro de una ventana gráfica. Sin embargo, hay varias maneras de lograr el efecto deseado, dependiendo de lo que se quiera rotar y la versión de AutoCAD que se esté utilizando.

Girar los objetos dentro de la ventana gráfica:

La forma más habitual de obtener un giro es rotar los objetos que están dentro de la ventana gráfica individualmente. Esto se hace utilizando la herramienta ROTAR (o el comando ROTAR).

  1. Seleccionar los objetos: Selecciona los objetos que deseas rotar dentro de la ventana gráfica.
  2. Invocar el comando ROTAR: Escribe "ROTAR" en la línea de comandos o selecciona el icono de la herramienta ROTAR en la barra de herramientas.
  3. Especificar el punto base: Indica el punto alrededor del cual quieres rotar los objetos.
  4. Especificar el ángulo de rotación: Introduce el ángulo de rotación deseado en grados.

Recuerda que este método rota los objetos mismos, no la vista dentro de la ventana gráfica.

Girar la vista de la ventana gráfica (Viewport):

Si lo que se necesita es girar la vista en sí misma dentro de la ventana gráfica, sin modificar la orientación de los objetos, el proceso es diferente. Para conseguir esto, se deben usar las opciones de visualización en el espacio modelo. Es importante destacar que esta acción afecta solo a cómo se ve el modelo en la ventana gráfica, no a la orientación real de los objetos.

girar ventana grafica autocad - Cómo girar la pantalla en AutoCAD

  1. Seleccionar la ventana gráfica: Haz clic dentro de la ventana gráfica que deseas modificar.
  2. Utilizar las opciones de visualización: Puedes usar las opciones de zoom, pan y orbitar (ORBIT) para ajustar la vista. La herramienta ORBIT permite una rotación libre de la cámara alrededor del modelo. También puedes usar las herramientas de navegación 3D como 'Vista isométrica' o 'Vista superior'.

La herramienta ORBIT es clave para rotar la vista dentro de la ventana gráfica, ofreciendo una rotación interactiva y precisa. Experimenta con la herramienta hasta lograr la orientación deseada.

Mover ventanas gráficas en AutoCAD

Además de girar, es posible que necesites mover una ventana gráfica a una posición diferente en la hoja de dibujo. Esto se logra seleccionando la ventana gráfica y arrastrándola a su nueva ubicación.

  1. Seleccionar la ventana gráfica: Selecciona la ventana gráfica que deseas mover haciendo clic en su borde.
  2. Arrastrar la ventana gráfica: Mantén presionado el botón del ratón y arrastra la ventana gráfica a la posición deseada.

Recuerda que la posición de las ventanas gráficas afecta la disposición general de tu dibujo y su legibilidad. Una buena organización de las ventanas gráficas es crucial para una presentación profesional.

Girar la pantalla completa en AutoCAD

A veces, necesitas girar la pantalla completa de AutoCAD, cambiando la orientación del espacio de trabajo. Esto no rota los objetos en sí, sino que cambia la forma en que se visualiza la interfaz de usuario. Esta función es principalmente útil para mejorar la comodidad de visualización o para usuarios que prefieren una orientación diferente de la pantalla.

La manera de girar la pantalla completa depende de tu sistema operativo. Generalmente, esto se realiza a través de las opciones de configuración de pantalla de Windows o macOS.

Consultas habituales sobre la rotación de ventanas gráficas

A continuación, se responden algunas de las consultas más frecuentes sobre la rotación y manipulación de ventanas gráficas en AutoCAD:

girar ventana grafica autocad - Cómo rotar la ventana gráfica en autocad

¿Cómo puedo girar una ventana gráfica a 90 grados?

No hay una opción directa para girar una ventana gráfica a un ángulo específico. Sin embargo, puedes usar la herramienta ORBIT para rotar la vista de forma interactiva hasta llegar a los 90 grados, o puedes rotar los objetos dentro de la ventana gráfica utilizando el comando ROTAR y especificando un ángulo de 90 grados.

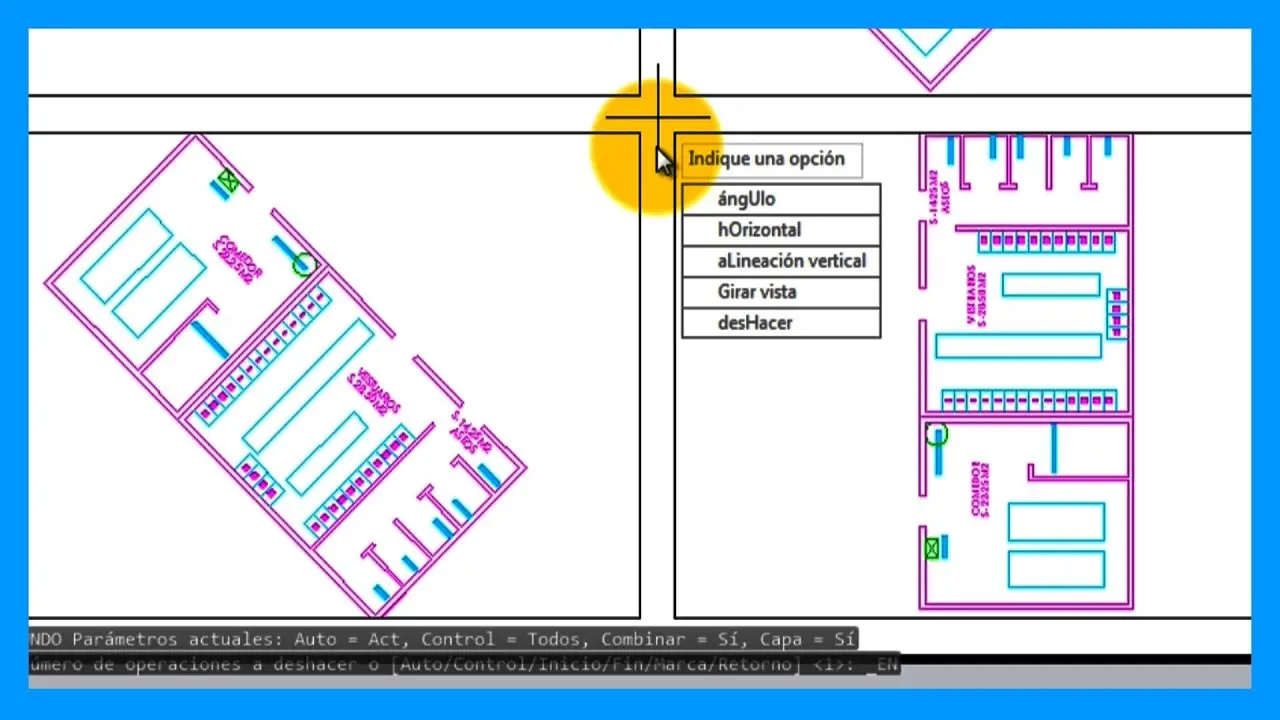

girar ventana grafica autocad - Cómo girar el contenido de una ventana gráfica en AutoCAD

¿Puedo girar varias ventanas gráficas al mismo tiempo?

No es posible girar varias ventanas gráficas simultáneamente usando una sola función. Debes girar cada ventana gráfica individualmente usando los métodos descritos anteriormente.

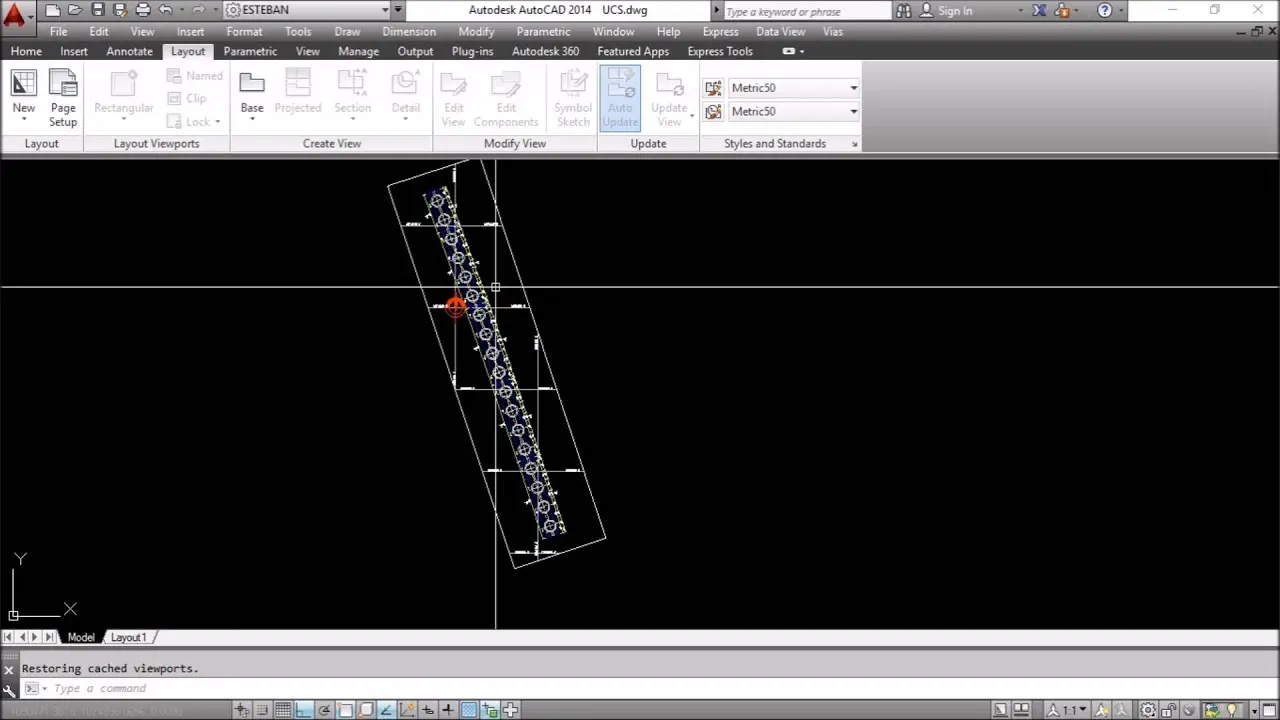

girar ventana grafica autocad - Cómo mover una ventana gráfica en AutoCAD

¿Cómo puedo restaurar la vista original de una ventana gráfica?

Si has rotado la vista de una ventana gráfica y deseas restaurarla a su orientación original, puedes usar el comando ZOOM EXTENTS para mostrar toda la extensión del dibujo en la ventana gráfica, lo que generalmente restaura la vista a su configuración predeterminada.

Tabla comparativa de métodos para manipular ventanas gráficas

Acción Método Afecta a
Girar contenido Rotar objetos Objetos dentro de la ventana gráfica
Girar vista Herramienta ORBIT Vista dentro de la ventana gráfica
Mover ventana gráfica Arrastrar Posición de la ventana gráfica
Girar pantalla completa Configuración del sistema operativo Interfaz de usuario de AutoCAD

Consejos adicionales

  • Guarda tus dibujos con frecuencia: Para evitar la pérdida de trabajo, guarda tu progreso con regularidad.
  • Experimenta con las herramientas: Familiarízate con las diferentes herramientas de visualización de AutoCAD para optimizar tu flujo de trabajo.
  • Utiliza los atajos de teclado: Aprender atajos de teclado puede aumentar significativamente tu eficiencia.
  • Consulta la ayuda de AutoCAD: La ayuda de AutoCAD contiene información detallada sobre todas sus funciones.

Con esta información, podrás girar ventanas gráficas en AutoCAD y realizar otras manipulaciones con confianza. Recuerda que la práctica es clave para dominar estas técnicas y mejorar tu productividad en el software.
