En termodinámica, un proceso adiabático se define como aquel que ocurre sin intercambio de calor entre el sistema y sus alrededores. Esto no significa que la temperatura del sistema permanezca constante; de hecho, la temperatura puede cambiar significativamente durante un proceso adiabático, dependiendo del trabajo realizado sobre o por el sistema. La comprensión de estos procesos es crucial en diversas áreas, desde la ingeniería mecánica hasta la meteorología, y su representación gráfica, la gráfica adiabática, es una herramienta esencial para su análisis.
Representación Gráfica: Adiabáticas en Diagramas P-V

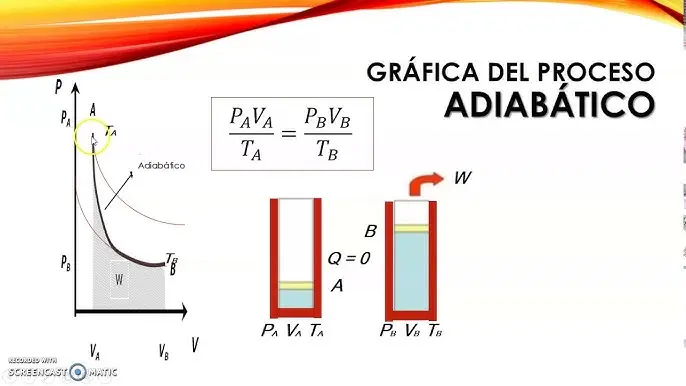

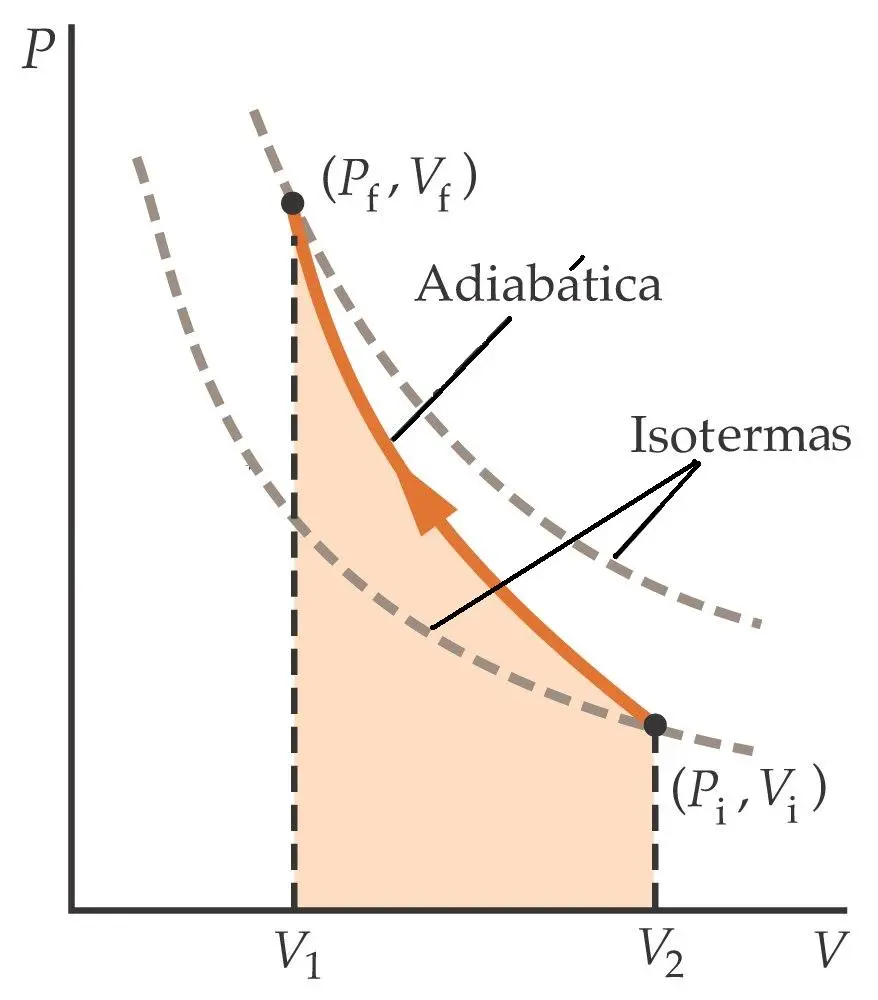

La forma más común de representar un proceso adiabático es mediante una gráfica adiabática en un diagrama presión-volumen (P-V). En este tipo de gráfico, la presión (P) se representa en el eje vertical y el volumen (V) en el eje horizontal. Una curva adiabática, a diferencia de una isoterma (curva de temperatura constante), es más pronunciada. Esto se debe a que en un proceso adiabático, el cambio de presión es más significativo para un cambio dado de volumen que en un proceso isotérmico. La ecuación que describe una curva adiabática en un diagrama P-V es:
PV γ= constante
Donde 'γ' (gamma) es el índice adiabático, que representa la relación entre el calor específico a presión constante (Cp) y el calor específico a volumen constante (Cv): γ = Cp/Cv. El valor de γ depende de la naturaleza del gas involucrado. Para un gas ideal monoatómico, γ = 5/3; para un gas ideal diatómico, γ = 7/
Comparación con Isotermas: Diferencias Clave en las Gráficas
| Característica | Isoterma | Adiabática |
|---|---|---|
| Intercambio de calor | Sí | No |
| Pendiente en el diagrama P-V | Menos pronunciada | Más pronunciada |
| Temperatura | Constante | Variable |
| Trabajo realizado | Depende de la variación de volumen y temperatura | Depende exclusivamente de la variación de volumen |
| Ecuación en el diagrama P-V | PV = constante | PV γ = constante |
Como se puede observar en la tabla, las diferencias entre una gráfica isoterma y una gráfica adiabática son significativas. La pendiente más pronunciada de la adiabática refleja el hecho de que, al no haber intercambio de calor, el cambio de presión es más drástico para un cambio de volumen dado.
Aplicaciones de las Gráficas Adiabáticas
La comprensión y el uso de gráficas adiabáticas son fundamentales en diversas aplicaciones:
- Motores de combustión interna: En los motores de combustión interna, la fase de compresión y expansión se aproximan a procesos adiabáticos. Las gráficas adiabáticas ayudan a modelar y optimizar el rendimiento del motor.
- Refrigeración y climatización: Muchos sistemas de refrigeración y climatización utilizan procesos adiabáticos para lograr la refrigeración o calefacción eficiente. El análisis de estos sistemas a menudo implica el uso de gráficas adiabáticas .
- Meteorología: Los procesos adiabáticos desempeñan un papel importante en la formación de nubes y precipitaciones. Las gráficas adiabáticas se utilizan para modelar la convección atmosférica y predecir las condiciones meteorológicas.
- Procesos industriales: En diversas industrias, se utilizan procesos adiabáticos para la expansión o compresión de gases, donde las gráficas adiabáticas ayudan a optimizar la eficiencia energética.
Ejemplos de Procesos Adiabáticos
Algunos ejemplos concretos de procesos que se aproximan a procesos adiabáticos incluyen:
- La expansión rápida de un gas: Si un gas se expande rápidamente, no hay tiempo suficiente para que ocurra un intercambio significativo de calor con el entorno.
- La compresión rápida de un gas: De manera similar, la compresión rápida de un gas puede considerarse adiabática si el proceso es lo suficientemente rápido.
- La propagación de ondas de sonido: Las ondas de sonido se propagan a través de un medio mediante compresiones y expansiones casi adiabáticas.
Consideraciones Adicionales
Es importante destacar que, en la práctica, es difícil lograr un proceso adiabático perfecto. Siempre existe algún grado de intercambio de calor, aunque sea mínimo. Sin embargo, el modelo adiabático proporciona una aproximación útil en muchas situaciones, especialmente cuando los procesos son rápidos.
El análisis de gráficas adiabáticas requiere una comprensión sólida de los conceptos termodinámicos, incluyendo el trabajo, el calor, la energía interna y el índice adiabático. Sin embargo, una vez que se comprenden estos conceptos, las gráficas adiabáticas se convierten en una herramienta valiosa para el análisis y la comprensión de una amplia gama de fenómenos físicos.
Consultas habituales relacionadas con gráficas adiabáticas:
- ¿Cómo se calcula el trabajo realizado en un proceso adiabático?
- ¿Cuál es la diferencia entre un proceso adiabático e isotérmico?
- ¿Cómo se representa una gráfica adiabática en un diagrama T-S (temperatura-entropía)?
- ¿Qué aplicaciones tienen las gráficas adiabáticas en la ingeniería?
- ¿Cómo afecta el índice adiabático a la forma de una gráfica adiabática?
La comprensión de las gráficas adiabáticas es fundamental para cualquier persona que trabaje en campos relacionados con la termodinámica, la física o la ingeniería.
