La gestión eficaz de proyectos es crucial para el éxito de cualquier empresa. Una herramienta fundamental para ello es el método del camino crítico ( CPM, por sus siglas en inglés), una técnica que permite identificar las tareas cruciales para la finalización del proyecto y optimizar la planificación.

En este artículo, exploraremos a fondo qué es la gráfica CPM, cómo se construye, sus ventajas y desventajas, y cómo se compara con otras metodologías de gestión de proyectos como PERT y los diagramas de Gantt. Aprenderás a identificar la ruta crítica, gestionar la holgura y optimizar el uso de recursos.

Índice
  1. ¿Qué es el Método de la Ruta Crítica (CPM)?
  2. ¿Por qué Usar el Método CPM?
  3. Cómo Encontrar la Ruta Crítica en una Gráfica CPM
  4. Holgura Total vs. Holgura Libre
  5. Utilizando la Gráfica CPM para la Gestión de Proyectos
  6. CPM vs. PERT
  7. CPM vs. Diagrama de Gantt

¿Qué es el Método de la Ruta Crítica (CPM)?

El método CPM es una técnica de gestión de proyectos que se centra en identificar las tareas críticas, es decir, aquellas que determinan la duración total del proyecto. Cualquier retraso en estas tareas retrasará inevitablemente la finalización del proyecto. Visualmente, se representa mediante una gráfica CPM o diagrama de red.

El objetivo principal del CPM es:

  • Identificar las tareas críticas.
  • Determinar la duración total del proyecto.
  • Analizar la holgura (tiempo disponible para posibles retrasos).
  • Optimizar la asignación de recursos.

El CPM se desarrolló en la década de 1950 como respuesta a la necesidad de reducir los costos y mejorar la eficiencia en la planificación de proyectos. Desde entonces, se ha convertido en una herramienta esencial para la gestión de proyectos de todo tipo y tamaño.

grafica cpm - Qué es CPM y un ejemplo

¿Por qué Usar el Método CPM?

Utilizar el método CPM ofrece múltiples ventajas:

  • Mejora la planificación futura: Al comparar las expectativas con el progreso real, se obtienen datos valiosos para la planificación de proyectos futuros.
  • Gestión más efectiva de recursos: La priorización de tareas permite una asignación más eficiente de recursos.
  • Evita obstáculos: La visualización de las dependencias entre tareas ayuda a anticipar y mitigar potenciales problemas.
  • Mayor control del proyecto: Permite un seguimiento preciso del progreso y la identificación temprana de posibles retrasos.

Cómo Encontrar la Ruta Crítica en una Gráfica CPM

Para construir una gráfica CPM y encontrar la ruta crítica, se siguen estos pasos:

grafica cpm - Qué significan CPM y PERT

  1. Enumera las tareas: Crea una lista exhaustiva de todas las tareas del proyecto, utilizando una estructura de desglose del trabajo (WBS).
  2. Identifica las dependencias: Determina qué tareas dependen de otras para poder empezar. Este es un paso crucial para la correcta construcción del diagrama de red.

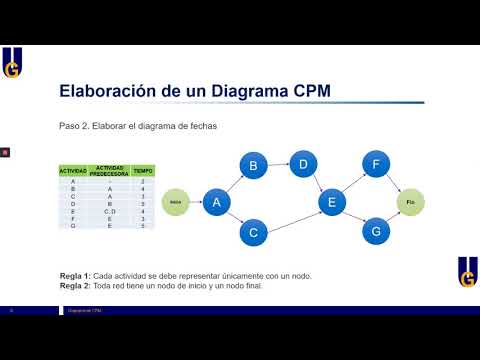

  3. Crea un diagrama de red: Representa las tareas y sus dependencias mediante un diagrama de flujo. Cada tarea se representa con un nodo y las flechas indican las relaciones de precedencia.
  4. Estima la duración de cada tarea: Asigna una duración estimada a cada tarea, basándote en experiencia previa, estimaciones del equipo o datos históricos.
  5. Calcula la ruta crítica: La ruta crítica es la secuencia de tareas con la duración total más larga. Cualquier retraso en estas tareas retrasará todo el proyecto. Se puede realizar un análisis hacia delante ( forward pass ) y hacia atrás ( backward pass ) para determinar las fechas tempranas y tardías de cada tarea y así identificar la ruta crítica.
  6. Calcula la holgura total: La holgura representa el tiempo adicional disponible para una tarea sin afectar la fecha de finalización del proyecto. La holgura ayuda a identificar tareas que pueden retrasarse sin afectar la ruta crítica.
  7. Calcula la holgura libre: La holgura libre es el tiempo que una tarea se puede retrasar sin afectar a la siguiente tarea en el diagrama.

Holgura Total vs. Holgura Libre

Es importante distinguir entre la holgura total y la holgura libre :

  • Holgura total: Es el tiempo que una actividad puede retrasarse sin retrasar la fecha de finalización del proyecto.
  • Holgura libre: Es el tiempo que una actividad puede retrasarse sin retrasar la siguiente actividad.

Utilizando la Gráfica CPM para la Gestión de Proyectos

La gráfica CPM no solo sirve para identificar la ruta crítica, sino que también es una herramienta poderosa para:

  • Compresión del cronograma: Si es necesario, se pueden utilizar técnicas como la ejecución rápida ( fast tracking ) o la intensificación ( crashing ) para acortar la duración del proyecto.
  • Resolver la falta de recursos: Se pueden utilizar técnicas de nivelación de recursos para ajustar las fechas de inicio y finalización de las tareas y optimizar el uso de los recursos disponibles.
  • Recopilación de información para su uso posterior: Comparar la ruta crítica planificada con la real permite aprender de experiencias pasadas y mejorar las estimaciones en proyectos futuros.

CPM vs. PERT

El método PERT (Técnica de Evaluación y Revisión de Programas) es similar al CPM, pero considera la incertidumbre en la duración de las tareas. Mientras que el CPM utiliza una única estimación de duración, PERT utiliza tres estimaciones (optimista, más probable y pesimista) para calcular una duración esperada ponderada. La elección entre CPM y PERT depende del nivel de incertidumbre en el proyecto.

CPM vs. Diagrama de Gantt

Los diagramas de Gantt son otra herramienta de gestión de proyectos que visualiza el progreso de las tareas a lo largo del tiempo. Si bien ambos muestran las dependencias entre tareas, el CPM se centra en la identificación de la ruta crítica, mientras que el diagrama de Gantt proporciona una visión general del cronograma.

Una combinación de ambas herramientas puede ser muy útil para una gestión de proyectos completa y eficaz.

La gráfica CPM y el método CPM son herramientas esenciales para la gestión de proyectos. Al comprender cómo construir una gráfica CPM, identificar la ruta crítica y analizar la holgura, puedes mejorar significativamente la planificación, ejecución y control de tus proyectos, optimizando el uso de recursos y reduciendo el riesgo de retrasos.

Recuerda que la clave del éxito reside en una planificación cuidadosa y un seguimiento constante del progreso del proyecto, utilizando las herramientas adecuadas para la gestión eficaz del tiempo y los recursos.

Característica CPM PERT Diagrama de Gantt
Naturaleza Determinista Probabilística Visual
Estimación de Duraciones Una estimación Tres estimaciones (optimista, más probable, pesimista) Visual
Incertidumbre No considera incertidumbre Considera incertidumbre No se centra en la incertidumbre
Ruta Crítica Identifica la ruta crítica Identifica la ruta crítica No se centra en la ruta crítica
Holgura Calcula la holgura Calcula la holgura No calcula la holgura explícitamente
